Постачальник високоякісних повітряних вимикачів
CDADAє професійним виробником електрообладнання в Китаї. Ми запрошуємо вас ознайомитися з нашим асортиментом повітряних автоматичних вимикачів, який має повний вибір технічних характеристик і відповідає міжнародним стандартам. Завдяки суворому контролю якості ми прагнемо надавати вам передові продукти та комплексні послуги.
Що таке повітряний вимикач?
Повітряний автоматичний вимикач (ACB) — це потужний комутаційний пристрій низької напруги, призначений для захисту систем розподілу електроенергії від перевантажень, коротких замикань і замикань на землю. Працюючи на рівнях напруги до 690 В змінного струму (50/60 Гц) з номіналом струму в діапазоні від 630 А до 6300 А, автоматичні вимикачі служать основними пристроями захисту в головних розподільних щитах, центрах розподілу електроенергії та критичній промисловій інфраструктурі.
На відміну відавтоматичні вимикачі в литому корпусі (MCCB)В автоматичних вимикачах використовується атмосферне повітря як середовище для гасіння дуги, використовуючи складні системи дугогасильних патронів і магнітні котушки для безпечного гасіння струмів пошкодження. Ця конструкція відкритої конструкції забезпечує повну видимість внутрішніх компонентів, забезпечуючи профілактичне технічне обслуговування та подовжуючи термін експлуатації до 15-20 років або більше за умови належного обслуговування.
Категорії та конфігурації продуктів ACB
| Класифікація | Тип | Діапазон струму | Ключові характеристики |
| Монтажна конфігурація | Фіксований тип | 630A – 4000A | Стаціонарне встановлення, економічна ефективність, компактність |
| Викатний тип | 630A – 6300A | Висувне шасі, легке в обслуговуванні, перевірка робочого положення | |
| Конфігурація стовпа | 3-полюсний | Всі рейтинги | Стандартне промислове застосування, трифазні системи |
| 4-полюсний | Всі рейтинги | Системи, що потребують захисту нейтралі, регульовані налаштування нейтралі (50-100% номінального струму) | |
| Робочий механізм | Інструкція | 630A – 3200A | Підпружинена ручка, підходить для нечастої роботи |
| Моторний | 800A – 6300A | Універсальний двигун AC/DC (110В/220В), можливість дистанційного керування, автоматичний заряд пружини | |
| Технологія розподільника | Термомагнітний | 630A – 1600A | Базовий захист, фіксовані налаштування, економний |
| Електронний LSIG | 800A – 6300A | На основі мікропроцесора регульовані криві L-S-I-G, зонно-селективне блокування, протоколи зв'язку |
Стандарти розміру рами:
Рама 1600A:630A – 1600A (компактний розподіл)
Рама 3200A: 800A – 3200A (промислова мережа)
Рама 6300A: 2000A – 6300A (Виробництво електроенергії, інфраструктура)
Основні функції та можливості захисту
| функція | опис | Технічні параметри |
| Захист від перевантаження (L) | Тривале відключення зворотної кривої | Регульований: 0,4–1,0 × дюйм, затримка часу: 1–1000 с |
| Затримка короткого замикання (S) | Селективний захист від короткого замикання | Регульований: 2–10 × Ir, затримка: 0,05–0,5 с |
| Миттєва подорож (I) | Швидке усунення несправностей | Фіксований або регульований: 5–20 × Ir, робота <50 мс |
| Замикання на землю (G) | Виявлення витоку на землю | 20% – 100% In, чутливий захист від замикання на землю |
| Розчіплювач мінімальної напруги | Автоматичне відключення при втраті напруги | 35% – 70% Un, регульована затримка часу |
| Захист від втрати фази | Виявлення дисбалансу трьох фаз | <80% напруги на будь-якій фазі викликає відключення |
Середовище застосування та випадки використання
| Сектор промисловості | Конкретне застосування | Типові технічні характеристики |
| Центри обробки даних | Основний вхід НН, байпас ДБЖ, шинний зв'язок | 3200A-6300A, 100kA Icu, електронний LSIG, з підтримкою зв'язку |
| Заклади охорони здоров'я | Головний розподіл лікарні, синхронізація генератора | 4-полюсний, 4000A, ізольована нейтраль, передача з двох джерел |
| Заводи-виробники | Центри керування двигунами, захист трансформаторів | 1600A-3200A, висока механічна міцність (10 000+ циклів) |
| Комерційні будівлі | Висотна роздача, торгові центри, аеропорти | 800A-2500A, висувний тип, компактна площа |
| Відновлювані джерела енергії | Колекція сонячних електростанцій, розподільні пристрої вітрових турбін | 1000 В змінного струму, розширений діапазон температур (від -25°C до +70°C) |
| Нафта і газ | Морські платформи, нафтопереробні заводи, нафтохімія | Тропікалізований (T2), стійкий до корозії, мінімум IP54 |
| Інфраструктура | Метро, залізнична тяга, водопідготовка | Висока стійкість до ударів/вібрації, електромагнітна сумісність |
Виробничий процес і робочий процес виробництва
Послідовність прецизійного виробництва
Вхідна перевірка сировини → Виготовлення контактної збірки → Конструкція дугового жолоба → Збірка механізму → Інтеграція розподільного блоку → Первинна збірка → Калібрування та випробування → Остаточна перевірка → Упаковка
Критичні етапи виробництва
| етап | Деталі процесу | Точки контролю якості |
| Виробництво системи Contact | Посріблені мідні контакти (AgNi 90/10 або AgCdO), оброблені на ЧПУ контактні плечі, пайка в контрольованій атмосфері | Випробування на твердість (HV 80-120), вимірювання товщини срібла (≥8 мкм), контактний опір <50 мкОм |
| Виготовлення дугового жолоба | Керамічні розділові пластини, сталеві дугові напрямні, деіонізуючі решітки, термостійка ізоляція | Випробування на діелектричну міцність (2,5 кВ/1 хв), допуск на розміри ±0,1 мм |
| Збірка механізму | Пружинні сталеві зарядні механізми, кулачкові системи приводу, протинакачні пристрої | Випробування на механічну міцність (10 000 операцій), перевірка крутного моменту |
| Інтеграція розподільника | Збірка друкованої плати, установка трансформатора струму, програмування прошивки, встановлення комунікаційного модуля | Функціональне тестування при номінальному струмі 0,5%, 5×, 10×, точність синхронізації ±5% |
| Фінальна збірка | Модульна конструкція, інтеграція висувного шасі, клемні з’єднання, монтаж корпусу | Діелектрична стійкість (3,5 кВ/1 хв), опір ізоляції (>100 МОм) |
Специфікації первинної сировини та компонентів
| компонент | Специфікація матеріалу | Стандарти постачальника | Ключові властивості |
| Основні контакти | Електролітична мідь (Cu-ETP) + сріблення (Ag 99,9%) | ASTM B152, IEC 60368 | Провідність ≥100% IACS, стійкість до окислення |
| Дугоподібні контакти | Мідно-вольфрамовий (CuW 80/20) або карбід срібла-вольфраму | ASTM B702 | Висока стійкість до дугової ерозії, низький контактний опір |
| Зверніться до Спрінгс | Берилієва мідь (CuBe2) або нержавіюча сталь 301 | ASTM B196 | Стійкість до втоми >50 000 циклів, стабільний контактний тиск |
| Пластини дугового жолоба | Холоднокатана сталь SPCC + керамічне покриття | JIS G 3141 | Термостійкість >1000°C, відхилення магнітної дуги |
| Ізоляційний корпус | BMC (Bulk Molding Compound) Скловолокно DMC або SMC | UL 94 V-0 | Індекс відстеження >600 В, вогнестійкий |
| Робочий механізм | Вуглецева сталь S45C, термічно оброблена | JIS G 4051 | Міцність на розрив ≥600 МПа, зносостійкий |
| Шинопроводи | Мідь T2 (чистота 99,9%) або алюміній 6061-T6 | ASTM B187 | Щільність струму 1,5-2,0 А/мм², лудіння за бажанням |
| Електронні компоненти | Промислові друковані плати, датчики Холла, процесори ARM | IEC 60721-3-3 | Робоча температура від -25°C до +70°C, відповідність ЕМС |
| Корпус | Сталевий лист CRCA (1,5-2,0 мм) + епоксидне порошкове покриття | JIS G 3141, ISO 12944 | Стійкість до корозії C3-C5, IP40-IP54 |
Відповідність стандартам і протоколи тестування
Основа міжнародних стандартів
| Стандартний | Область застосування | Відповідні рейтинги |
| IEC 60947-2 | Низьковольтні розподільні пристрої - Автоматичні вимикачі | Глобальна базова лінія для проектування, тестування, продуктивності ACB |
| EN 60947-2 | Європейська гармонізована версія IEC 60947-2 | Відповідність маркуванню CE, доступ до ринку ЄС |
| GB/T 14048.2 | Китайський національний стандарт еквівалентний IEC 60947-2 | Сертифікація CCC, ринок Китаю |
Обов'язкові типові випробування (IEC 60947-2)
| Категорія тесту | Специфічний тест | Критерії прийняття |
| Діелектричні характеристики | Витримка промислової частоти (2,5 кВ-3,5 кВ/1 хв) | Ні поломки, ні спалаху |
| Імпульсна стійка напруга (8 кВ-12 кВ 1,2/50 мкс) | Відсутність руйнівного розряду | |
| Підвищення температури | Постійний струм при номінальному In | Температура клеми ≤80K (посріблена), ≤65K (гола мідь) |
| Коротке замикання | Гранична відключаюча здатність (Icu) - 3 операції | Успішне переривання, без остаточних пошкоджень |
| Відключаюча здатність (Ic = 50%-100% Icu) | 3 операції, продовження працездатності | |
| Короткочасна витримка | Icw протягом 1 або 3 секунд (теплова та динамічна напруга) | Відсутність деформації, контактного зварювання та пошкодження ізоляції |
| Механічна витривалість | Роботи без навантаження (зазвичай 10 000-20 000 циклів) | <5% дрейф параметра, без механічних пошкоджень |
| Електрична витривалість | Операції навантаження при номінальному струмі (зазвичай 2000-6000 циклів) | Знос контакту <50%, стабільні характеристики спрацьовування |
| Точність блоку відключення | Перевірка кривих L-S-I-G | ±10% точність струму, ±20% точність часу |
| Екологічний | Вологе тепло (IEC 60068-2-30), холод, сухе тепло | Працездатний після кондиціонування, без корозії |
Заводський контроль якості та стандарти перевірки
Вхідний матеріал QC (IQC)
| матеріал | Предмети перевірки | План вибірки | Обладнання |
| Мідні контакти | Хімічний склад, електропровідність, допуск на розміри | AQL 0,65, ISO 2859 | Спектрометр, кондуктометр, ШМ |
| Посріблення | Товщина (XRF), адгезія (тест стрічкою), пористість | 100% візуальний, 5% перевірка товщини | Рентгенівський флуоресцентний, металургійний мікроскоп |
| Сталеві компоненти | Твердість, міцність на розрив, обробка поверхні | AQL 1.0 | Твердомір по Роквеллу, машина для розтягування |
| Електронні компоненти | Функціональний тест, перевірка параметрів, здатність до пайки | 100% AOI, 5% функціональний | LCR метр, осцилограф, рентген |
Внутрішній контроль якості (IPQC)
| Станція | Параметри контролю | Частота | метод |
| Контактна збірка | Контактний зазор, тиск, центрування | Кожні 100 одиниць | Силомір, щуп, оптичний компаратор |
| Збірка дугового жолоба | Розгалужувальна пластина, цілісність магнітного контуру | Кожні 50 одиниць | Вимірювальні прилади Go/no-go, вимірювач щільності потоку |
| Калібрування механізму | Час зарядки пружини, сила спрацьовування, швидкість закриття | Кожна одиниця | Автоматизований випробувальний стенд, реєстрація даних |
| Програмування розподільника | Перевірка кривої, перевірка зв'язку | 100% | Тестовий набір первинної ін'єкції, аналізатор протоколу |
Остаточний контроль якості (FQC) і вихідний контроль якості (OQC)
| Тестовий елемент | Стандартний | Розмір вибірки |
| Діелектрична витримувана напруга | 3,5 кВ змінного струму/1 хв | 100% |
| Опір ізоляції | >100 МОм при 500 В постійного струму | 100% |
| Контактний опір | <50 мкОм на полюс | 100% |
| Хронометражні характеристики | Час закриття/відключення, синхронізація між полюсами | 100% |
| Перевірка відключення по струму | 3×In (миттєво), 1,05×In (перевантаження) | 100% |
| Механічна робота | 5 циклів закриття-розкриття | 100% |
| Візуальна перевірка розмірів | Відсутність дефектів на критичних розмірах | 100% |
| Цілісність упаковки | Тест на падіння, тест на вібрацію (ISTA 3A) | AQL 1,0 за партію |
Виробнича інфраструктура та виробничі можливості
Сучасне виробниче обладнання
| Категорія обладнання | Специфікація машини | функція | Ємність |
| Обробний центр з ЧПУ | 5-осьовий вертикальний обробний центр (Mazak/Haas) | Прецизійна контактна обробка, складні геометрії | 5000 наборів контактів/міс |
| Штампування та формування | 200-тонний прогресивний прес (Bruderer) | Формування мідних шин, виготовлення контактних пружин | 10 000 компонентів/день |
| Обробка поверхні | Автоматизована лінія сріблення (бочка/стійка) | Товщина контактного покриття 8-20 мкм | 2000 кг/добу |
| Пластмасове лиття | Машина для лиття під тиском BMC (300 тонн) | Корпуси дугогасильної камери, ізоляційні компоненти | 5000 штук/день |
| Автоматизація монтажу | Роботизовані складальні комірки (ABB/Fanuc) | Збірка механізму, узгодженість відповідальних операцій | 500 одиниць/день на лінію |
| Тестове обладнання | Тестовий набір первинного впорскування (ємність 10 000 A) | Перевірка відключення високого струму | 200 одиниць/день |
| Тестер високої напруги (5 кВ змінного струму) | Діелектричні випробування | 300 одиниць/день | |
| Стенд для випробувань на механічну міцність | 20 000 циклів автоматизованого тестування | 50 одиниць одночасно |
Виробнича потужність і терміни виконання
| Категорія товару | Місячна ємність | Стандартний час виконання | Можливість термінового замовлення |
| ACB фіксованого типу (630A-1600A) | 3000 одиниць | 2-3 тижні | 5 днів (складські компоненти) |
| Фіксований тип ACB (2000A-4000A) | 1500 одиниць | 3-4 тижні | 7 днів |
| Викатний тип ACB (800A-3200A) | 2000 одиниць | 3-4 тижні | 10 днів |
| Викатний тип ACB (4000A-6300A) | 800 одиниць | 4-6 тижнів | 14 днів |
| Спеціальні конфігурації | Основа проекту | 6-8 тижнів | 4 тижні |
Інженерно-технічна структура команди
| відділ | Персонал | Експертиза | Обов'язки |
| R&D Engineering | 5 інженерів | Системи живлення, електромагнітне проектування, вбудоване програмне забезпечення | Розробка нових продуктів, кастомізація, портфоліо патентів |
| Інженерія процесів | 15 інженерів | Виробничі процеси, автоматизація, системи якості | Оптимізація виробничої лінії, SOP документація, підвищення врожайності |
| Тестування та перевірка | 12 інженерів | Випробування високої потужності, симуляція середовища, розробка надійності | Координація типових випробувань, аналіз відмов, управління сертифікацією |
| Розробка додатків | 10 інженерів | Захист енергосистеми, вибіркова координація, пусконалагоджувальні роботи | Технічна підтримка замовника, проектування схем, введення сайту в експлуатацію |
| Гарантія якості | 20 техніків | ISO 9001, статистичне управління процесом | Аудит постачальника, аудит процесу, управління коригувальними діями |
Сертифікати та документація про відповідність
| Атестація | Орган видачі | Область застосування | Термін дії |
| ISO 9001:2015 | ZHONGDA/SGS | Система управління якістю | Щорічний нагляд |
| Випробування типу IEC 60947-2 | Інтертек | Безпека та ефективність продукту | За серію продукту |
| Маркування CE | Нотифікований орган (Intertek) | Доступ до ринку ЄС | Залежить від дизайну |
| CCC (Китай) | CQC | Китайська обов'язкова сертифікація | Термін дії 5 років |
Чому наше виробництво ACB виділяється
Наше виробництво представляєдва десятиліття спеціалізаціїв низьковольтному обладнанні для розподілу електроенергії, постачаючи повітряні автоматичні вимикачі, які перевищують галузеві стандарти завдяки:
Вертикальна інтеграція: власне покриття контактів, точна обробка та програмування електронних розчіплювачів забезпечують повний контроль якості
Тестування інвестицій: понад 2 мільйони доларів у потужних випробувальних лабораторіях, здатних перевірити коротке замикання 150 кА
Цифрове виробництво: інтегровані в MES виробничі лінії з повною можливістю відстеження (записи партій, серіалізація компонентів)
Можливість налаштування: від спеціалізованих тропічних покриттів до власних протоколів зв’язку, ми розробляємо специфікації
Глобальна відповідність: Багатостандартна стратегія сертифікації, що забезпечує безперешкодний вихід на ринок у понад 80 країнах
Щодо технічних специфікацій, вибіркових координаційних досліджень або планування заводських перевірок наша команда інженерів надає прямі консультації, щоб переконатися, що ваша архітектура захисту живлення відповідає як поточним вимогам, так і майбутнім вимогам щодо розширення.
- View as
Повітряний автоматичний вимикач 1600A
CDADA є надійним виробником повітряного автоматичного вимикача 1600A, сертифікованого CB з інтелектуальним захистом, створеного для важких потреб промислового розподілу електроенергії. Виготовлений з високоякісних компонентів і міцної конструкції, цей повітряний автоматичний вимикач простий в експлуатації та обслуговуванні, ідеально вписується в промислові енергетичні системи. Це найкращий вибір для оптових закупівель і закупівель OEM, що забезпечує стабільну та надійну продуктивність для всіх промислових вимог захисту електроенергії.
Повітряний вимикач 2000A
Повітряний вимикач 2000A — продукт фабрики CDADA, він ідеально підходить для оптових і масових закупівель, має сертифікат IEC/GB. Продукт пропонує варіанти висувного або фіксованого типу, ідеальні для промислового розподілу електроенергії. Ми вітаємо замовлення OEM, як надійний постачальник ACB з відкритим комунікаційним інтерфейсом, який легко розгортати в енергосистемах.
Повітряний автоматичний вимикач 3200A
CDADA є професійним виробником і постачальником ACB у Китаї. Цей повітряний автоматичний вимикач 3200A (серія DAA2-3200) ідеально підходить для оптових закупівель, підходить для мереж змінного струму 50 Гц, 690 В. Він може похвалитися інтелектуальним захистом і точним селективним відключенням з опціями висунення/фіксації. Це надійний вимикач низької напруги для оптових покупців, яким потрібна стабільна продуктивність розподілу електроенергії.
Повітряний вимикач 4000A
Повітряний вимикач 4000A пропонує надійний виробник CDADA. Це найкращий вибір для масових закупівель, розроблений для важких систем живлення змінного струму 50 Гц, 690 В. Цей автоматичний вимикач має інтелектуальний захист і точне селективне відключення з гнучким витягом і фіксованою конфігурацією. Ідеально підходить для налаштувань розподільних пристроїв, ми вітаємо оптові замовлення та проекти OEM для цього ACB високої потужності.
Повітряний автоматичний вимикач 6300A
Виберіть CDADA як свого постачальника, наш повітряний автоматичний вимикач 6300A є найкращим вибором для оптових закупівель, сертифікований IEC/GB блок високої потужності, створений для електростанцій і важкого промислового використання. Він буває висувного та фіксованого типів, розроблений для надійного захисту від низької напруги. Ми є надійним виробником, який приймає проекти OEM і масові замовлення ACB для глобальних промислових покупців.

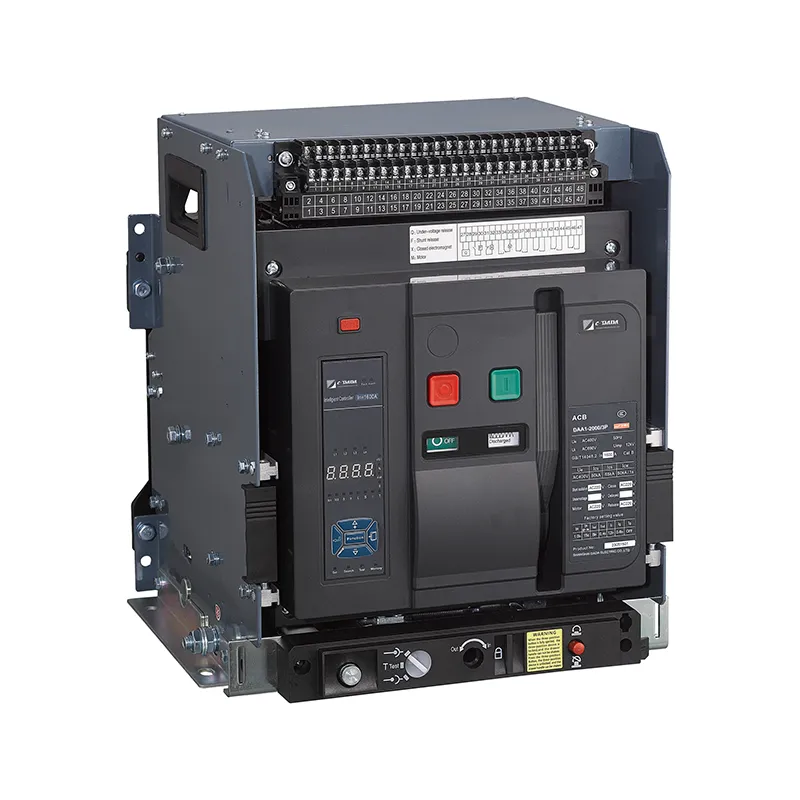

3-фазний повітряний вимикач
CDADA є виробником 3-фазного повітряного автоматичного вимикача, цей продукт ідеально підходить для оптових закупівель, універсальне рішення, створене для промислових мереж розподілу електроенергії з рейтингом 400A-6300A. Він оснащений інтелектуальним захистом і точним вибірковим відключенням, сумісним із GB14048.2 і IEC60947-2. Це ідеальний 3P ACB для виробників комплектного обладнання та дистриб’юторів, яким потрібен міцний, надійний низьковольтний розподільний пристрій для глобальних проектів.
CDADA є Повітряний вимикач виробником і постачальником у Китаї. Наша фабрика обслуговує різні галузі промисловості, такі як енергетичні системи, автоматизація будівель і промислове виробництво, пропонуючи гнучкі рішення OEM/ODM.
