Індивідуальний завод реле теплового перевантаження

CDADA, виробник і постачальник із Китаю, пропонує широкий асортимент низьковольтного електричного обладнання, включаючи теплові реле перевантаження. Наша технічна команда надає комплексні послуги з налаштування OEM, а також технічну підтримку після продажу. Ми раді вашим запитам.

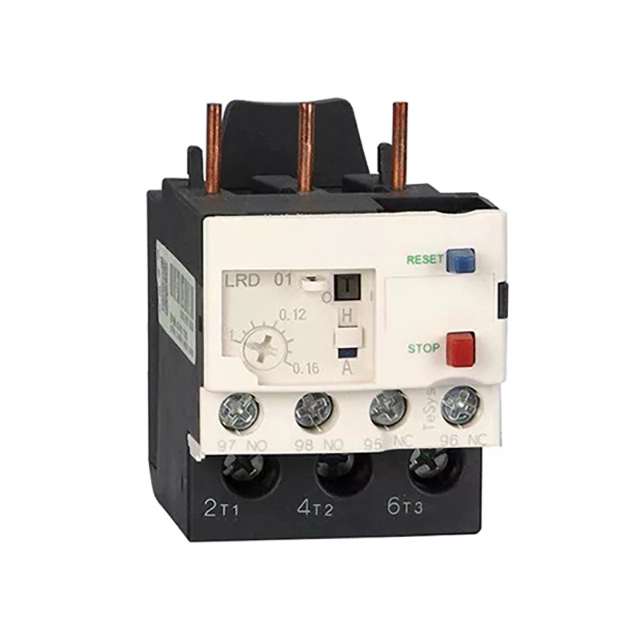

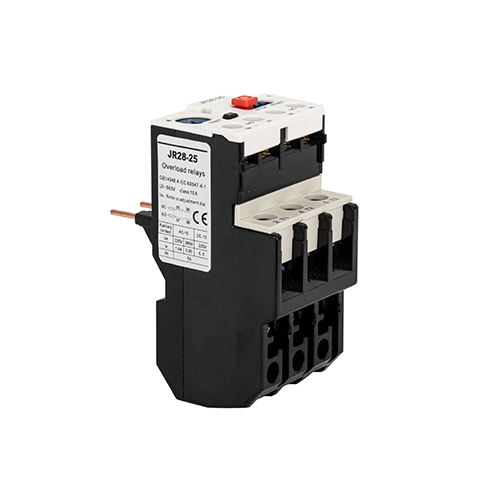

Що таке реле теплового перевантаження?

Теплове реле перевантаження – це захисний пристрій, призначений для відключення електродвигуна, коли він споживає занадто великий струм протягом тривалого періоду, що спричиняє його перегрів. На відміну від запобіжника або стандартногоавтоматичний вимикачякий реагує на миттєвий високий струм (коротке замикання), TOR використовує характеристику оберненого часу. Це означає, що час відключення зменшується зі збільшенням струму, що ідеально відображає теплову потужність обмоток двигуна.

В основі нашої технології лежить принцип біметалічної стрічки: два метали з різними коефіцієнтами теплового розширення, з’єднані разом. При нагріванні струмом двигуна стрічка згинається. Якщо струм перевищує безпечне налаштування протягом певного часу, смуга згинається настільки, щоб механічно відключити допоміжні контакти, припиняючи живлення котушки стартера двигуна.

Типи та класифікації

Наші виробничі можливості охоплюють повний спектр технологій захисту від перевантаження, розроблених для різноманітних промислових потреб.

Тип	Ключові характеристики	Типове застосування
Біметалічні реле	Прямий або непрямий нагрів за допомогою нагрівачів. Міцний, простий і економічний.	Захист двигунів загального призначення (насоси, вентилятори, конвеєри).
Електронне реле	Твердотільний, без рухомих частин. Має точне вимірювання струму, визначення втрати фази та захист від замикання на землю.	Критичні процеси, високоінерційні навантаження та шкідливі середовища.
Твердотільний (SSR)	Використовує трансформатори струму та мікропроцесори. Не потребує обслуговування, надзвичайно швидка реакція.	Високопродуктивні серводвигуни та прецизійне обладнання.
Ручне/автоматичне скидання	Вручну: для перезапуску потрібне втручання оператора (безпека). Авто: автоматично скидається після охолодження (системи без нагляду).	Вручну: машини, де несподіваний перезапуск небезпечний. Авто: HVAC, насоси у віддалених місцях.

Основні функції та інтелектуальний захист

Наші теплові реле перевантаження - це не просто перемикачі; вони розумні охоронці двигуна.

● Захист від перевантаження: основна функція. Інтегруючи силу струму в часі (I2tI2t), реле захищає ізоляцію двигуна від теплової деградації. Він дозволяє створювати тимчасові пускові струми (запуск двигуна) без неприємного відключення, але рішуче реагує на тривалі перевантаження.

● Захист від збою фази (однофазний): У трифазній системі, якщо втрачається одна фаза, двигун споживає надмірний струм на двох інших фазах, щоб підтримувати крутний момент. Наші реле мають диференціальний механізм (або електронний датчик), який виявляє цей дисбаланс і миттєво спрацьовує, запобігаючи перегоранню двигуна.

● Температурна компенсація: важлива функція для промислових середовищ. Наші реле оснащені компенсуючою біметалічною стрічкою, яка протидіє впливу змін температури навколишнього середовища. Це гарантує, що точка спрацьовування залишається точною, незалежно від того, чи знаходиться панель на морозильному складі чи на гарячому заводі (від -20°C до +60°C).

Вибір класу поїздки

Ми виготовляємо реле, що відповідають стандартним класам спрацьовування:

◆ Клас 10: Для двигунів з низькою тепловою потужністю (наприклад, занурювальні насоси).

◆ Клас 10A/20: Стандарт для загальних промислових двигунів.

◆ Клас 30: для навантажень з високою інерцією (наприклад, великі вентилятори, центрифуги), для запуску яких потрібно більше часу.

◆ Основні програми та випадки використання

◆ Промислове виробництво: Захист конвеєрних стрічок, робототехнічних рук і шпинделів верстатів з ЧПК від заклинювання або перевантаження.

◆ Системи HVAC: Захист великих відцентрових вентиляторів і двигунів компресорів у комерційних будівлях.

◆ Водопідготовка: необхідна для захисту занурювальних насосів і аераторів від сухої роботи або засмічення.

◆ OEM Machinery: інтегровано в панелі керування для пакувальних машин, текстильних верстатів і харчового обладнання.

Точне виробництво

Наш виробничий процес — це майстер-клас з теплотехніки та механічної точності.

1. Основна сировина:

◆ Біметалічні стрічки: серце пристрою. Ми використовуємо високоякісні сплави (наприклад, нікель-залізо/марганець-мідь) з точно розрахованими коефіцієнтами розширення для забезпечення постійного вигину за певних температур.

◆ Нагрівальні елементи: прецизійно намотаний резистивний дріт (ніхром) або міцні мідні шини, які генерують тепло, пропорційне квадрату сили струму ( I2RI2R ).

◆ Контакти: срібло-нікель (AgNi) або срібло-кадмій-оксид (AgCdO) для допоміжних контактів (NC/NO), що забезпечує надійну передачу сигналів до ПЛК або контактора.

◆ Корпус: високоміцний, вогнестійкий поліамід (PA66) або бакеліт, розроблений, щоб витримувати високі термічні навантаження.

2. Робочий процес виробництва та обробки:

◆ Виготовлення компонентів: Точне штампування біметалевих смуг і котушок нагрівача.

◆ Калібрування: найважливіший крок. Реле пропускають через сильнострумовий калібрувальний тунель. Техніки регулюють «диск налаштування струму», щоб попередньо механічно напружити біметалеву стрічку, забезпечуючи її спрацьовування при точній силі струму (наприклад, 10 A, 16 A).

◆ Збірка: біметалева смуга, нагрівач і механізм відключення (включаючи диференціальний важіль для захисту від втрати фази) збираються з мікроскопічними допусками.

◆ Герметика (додатково): для суворих умов внутрішній механізм залито в епоксидну смолу для запобігання корозії та пошкодженню вібрацією.

◆ Суворий контроль якості та стандарти тестування

Ми дотримуємося стандартів IEC/EN 60947-4-1 та GB/T 14048.4. Наші протоколи забезпечення якості розроблені для того, щоб гарантувати, що реле ідеально імітує теплову криву двигуна.

Стандартні тестові елементи та критерії фабричної перевірки:

Тестовий елемент	Стандартна довідка	Наш заводський стандарт і метод
Перевірка класу поїздки	Перевіряє криву час-струм.	Перевірено при 7,2-кратному номінальному струмі. Клас 10 повинен спрацьовувати за < 10 с; 20 клас за < 20 с.
Калібрування холодного стану	Перевіряє точність від холодного запуску.	Струм підвищений до 1,05 x налаштування. НЕ слід подорожувати менше ніж за 2 години. Потім збільшили до 1,2 x Setting. Дорога повинна тривати менше 2 годин.
Тест на збій фази	Перевіряє однофазний захист.	Струм однієї фази встановлено на 0, інші – на номінальний струм. Реле має спрацювати протягом певного часу (наприклад, < 2 хв).
Компенсація температури навколишнього середовища	Перевіряє стабільність у спеку/холод.	Випробувано в кліматичній камері при -20°C і +60°C. Варіація точки спрацьовування має бути < ±5%.
Механічне життя	Перевіряє довговічність.	Від 1000 до 10 000 циклів ручного скидання та відключення без механічної несправності.

Наша виробнича майстерність

Наше підприємство оснащено делікатною фізикою управління температурою.

◆ Виробнича лінія: ми використовуємо напівавтоматичні складальні лінії, спеціально розроблені для чутливого поводження з біметалевими стрічками, запобігаючи механічним навантаженням, які можуть змінити їхні термічні властивості.

Передове обладнання:

◆ Сильнострумні калібрувальні стенди: здатні подавати струм до 1000 А для імітації сильних перевантажень і перевірки часу відключення з точністю до мілісекунди.

◆ Кліматичні камери навколишнього середовища: використовуються для перевірки механізму температурної компенсації в повному діапазоні промислових температур.

◆ Лазерні зварювальні станції: для створення міцних з’єднань із низьким опором між нагрівальними елементами та клемами.

Команда експертів:

◆ Інженери-теплотехніки: фахівці з теплопередачі та матеріалознавства, які розробляють біметалеву геометрію.

◆ Техніки з калібрування: висококваліфікований персонал, який точно налаштовує механізми відключення, щоб забезпечити відповідність кожного реле суворим стандартам класу 10A/20/30.

◆ Гарантія якості: аналіз узгодженості «кривої відключення» для запобігання неприємним відключенням у польових умовах.

Виберіть наші теплові реле перевантаження. Ми не просто виробляємо компоненти; ми розробляємо надійність, яка забезпечує роботу ваших двигунів і рух виробничих ліній.

CDADA є Теплове реле перевантаження виробником і постачальником у Китаї. Наша фабрика обслуговує різні галузі промисловості, такі як енергетичні системи, автоматизація будівель і промислове виробництво, пропонуючи гнучкі рішення OEM/ODM.
