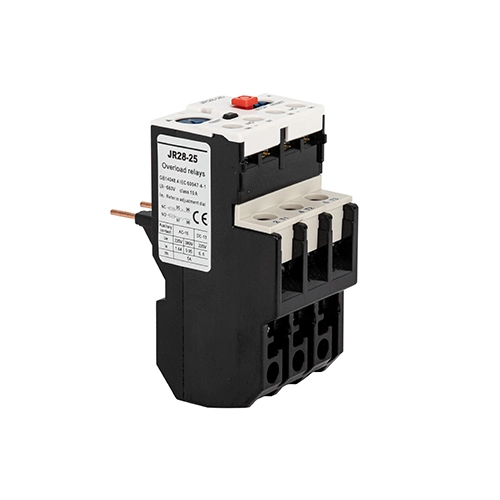

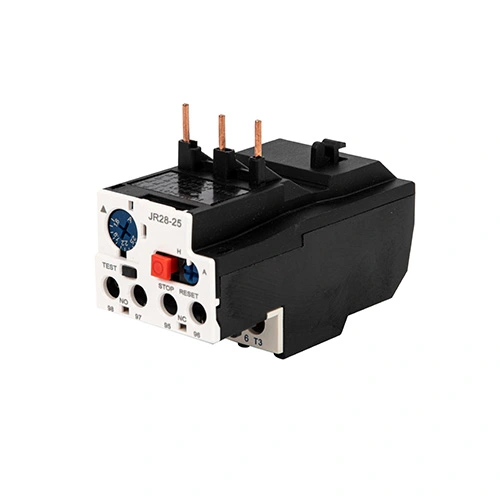

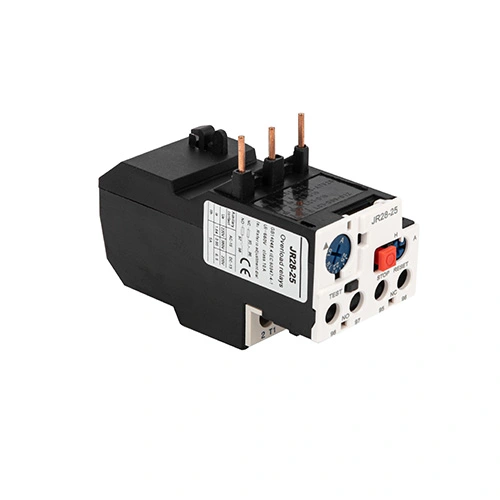

Теплове реле перевантаження JR28

Захистіть свої двигуни за допомогою теплового реле перевантаження JR28, надійного та інтелектуального рішення захисту, розробленого CDADA, надійним виробником у Китаї. Реле JR28, розроблене для повної інтеграції з контакторами CDADA D-серії (від D9 до D150), забезпечує повний захист від:

● Перевантаження

● Обрив фази (втрата однієї фази)

● Надто довгий час запуску двигуна

● Тривале зупинення ротора

Завдяки широкому регульованому діапазону струму від 0,1 А до 140 А, серія JR28 охоплює застосування від малих вентиляторів до великих промислових насосів і компресорів. Він має тестову кнопку для перевірки ланцюга керування, чіткий індикатор відключення, вибір ручного або автоматичного скидання та кришку, що закривається, щоб запобігти несанкціонованим налаштуванням. Створений на основі перевіреної біметалічної термічної технології та сумісний із IEC 60947-4-1, CDADA JR28 забезпечує надійний захист двигуна, який не потребує обслуговування, у складних умовах по всьому світу.

Основні характеристики

Серія: JR28 Теплове реле перевантаження

Бренд: CDADA | Виробник: Shanghai DADA Electric CO., LTD

Сумісність: розроблено для контакторів D9, D12, D18 … до D150 (серія LC1-D/F)

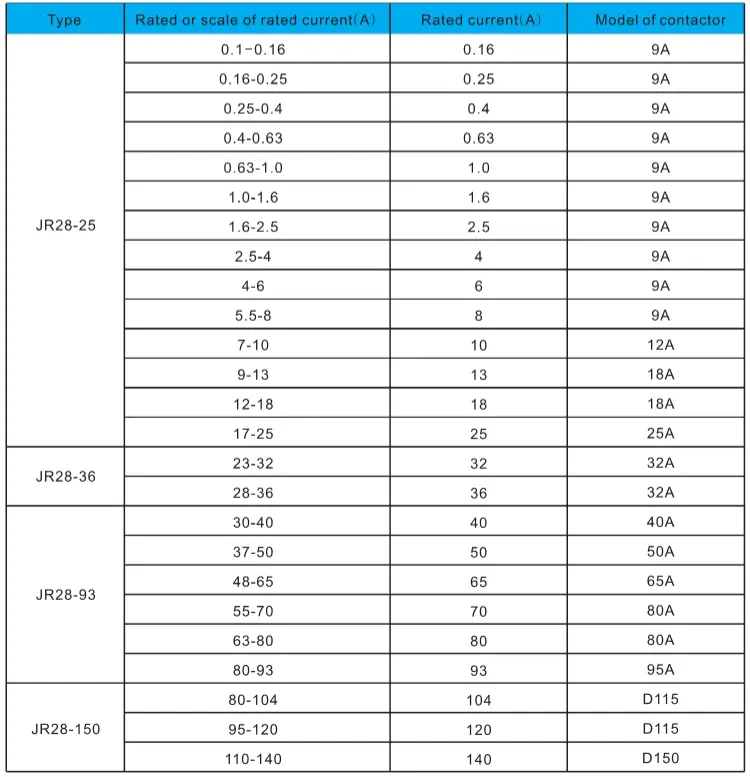

Діапазон номінального струму: 0,1 A – 140 A (кілька моделей: JR28-25, JR28-36, JR28-93, JR28-150 тощо)

Полюси: 3-полюсний (контролює дисбаланс усіх фаз)

Функції захисту:

★ Теплове перевантаження

★ Виявлення збою фази

★ Тривалий моніторинг часу запуску

★ Захист ротора від зупинки

Режим скидання: ручний або автоматичний (через перемикач)

Кнопка перевірки: імітує відключення — активує допоміжні контакти як НО, так і NC

Кнопка зупинки: розмикає лише NC контакт (для аварійної сигналізації)

Індикатор відключення: візуальний прапорець показує стан відключення

Блокування налаштувань: кришку можна закрити для захисту від несанкціонованого доступу

Допоміжні контакти: стандартний 1НО + 1НЗ (для сигналізації, зворотного зв'язку ПЛК або блокування)

Монтаж: конструкція із замиканням безпосередньо на сумісні контактори CDADA

Сертифікація: відповідає стандарту IEC/EN 60947-4-1 (доступна документація CE)

Чому варто обрати теплове реле перевантаження CDADA JR28?

★  Широке покриття струму

Від 0,1 A до 140 A — підтримує все, від дробових двигунів HP до промислових приводів потужністю 110 кВт+.

★ Повна сумісність з контакторами серії D

Розроблено для D9–D150 — забезпечує ідеальну механічну та термічну координацію.

★ Розширені діагностичні функції

★ Кнопка TEST перевіряє проводку керування без переривання живлення

★ Кнопка STOP вмикає зовнішню сигналізацію

★ Індикатор поїздки прискорює пошук несправностей

★ Надійність промислового рівня

Справжній біметалічний тепловий механізм (не електронний) — стійкий до електромагнітних перешкод, стрибків напруги та програмних збоїв.

★ Готовність до безпеки та відповідності

Кришка, що закривається, відповідає вимогам ISO, CE і вимогам заводського аудиту для заблокованих налаштувань.

★ Рентабельний захист

Запобігає перегоранню двигуна, скорочує час простою та подовжує термін служби обладнання — ідеальний варіант для виробників комплектного обладнання та системних інтеграторів.

★ Деталі упаковки залежать від продукту. Ми надаємо цю інформацію в наших пропозиціях і пакувальних листах. Стандартні коробки для експорту розроблені для оптимального палетування та завантаження контейнерів.

Типові програми

★ Стартерні вузли двигуна: в парі з контакторами для насосів, вентиляторів, конвеєрів

★ Системи опалення, вентиляції та кондиціонування повітря: чиллери, градирні, повітряні обробники

★ Вода та каналізація: занурювальні та відцентрові насоси

★ Виробництво: міксери, екструдери, пакувальні лінії

★ Гірнича справа та будівництво: дробарки, підйомники, вентилятори

Часті запитання

Q1: Яка різниця між серією JR28 і LRD?

A1: Обидва є тепловими реле перевантаження від CDADA. Серія JR28 підтримує вищі струми (до 140 A) і розроблена для більших контакторів (до D150), тоді як LRD зазвичай охоплює нижчі діапазони (до ~104 A). Функціонально вони пропонують аналогічний захист, але JR28 оптимізовано для промислового використання у важких умовах.

Q2: Чи можу я використовувати теплове реле перевантаження JR28 з контакторами, що не є CDADA?

A2: Хоча це можливо в деяких випадках, оптимальна продуктивність і гарантійна підтримка вимагають сполучення з контакторами CDADA серії D (D9–D150). Криві механічного пристосування, розсіювання тепла та координації перевіряються як система.

Q3: Як працює захист від збою фази в JR28?

A3: Якщо одна фаза втрачена, інші два провідники несуть незбалансований струм, викликаючи асиметричне нагрівання в біметалевих стрічках. JR28 виявляє цей дисбаланс і спрацьовує швидше, ніж при звичайному перевантаженні, запобігаючи пошкодженню обмотки двигуна.

Q4: Чи безпечніше ручне скидання, ніж автоматичне?

A4: Так — для критично важливих систем. Ручне скидання змушує оператора перевірити та усунути несправність перед повторним запуском. Автоматичне скидання підходить для автоматичного або віддаленого обладнання, де безперебійність має пріоритет (наприклад, насоси охолодження).

Q5: Чому варто вибрати CDADA JR28 замість світових брендів?

A5: CDADA пропонує:

● Справжній тепловий диференціальний механізм з високою точністю

● Повна сумісність з контакторами D9–D150 — надійність підключи та працюй

● Функції перевірки, зупинки, скидання та герметизації в одному компактному пристрої

● Конкурентоспроможні ціни та якість, що відповідає вимогам CE

● Швидка технічна підтримка та документація англійською для клієнтів у всьому світі
