Пряма заводська ціна на автоматичний вимикач залишкового струму

CDADAбула заснована в 2004 році, хоча наше походження сягає 1980-х років. Спираючись на десятиліття спеціалізованого досвіду, ми перетворилися на зрілого та професійного виробника та постачальника автоматичних вимикачів захисного відключення. Ми запрошуємо вас до співпраці з нами, щоб скористатися надійними послугами технічної підтримки та ціноутворенням безпосередньо з заводу.

Що таке автоматичний вимикач залишкового струму (RCCB)?

Автоматичний автоматичний вимикач — це спеціальний електрозахисний пристрій, призначений для відключення ланцюга, коли він виявляє дисбаланс струму між живим (фазним) і нейтральним провідниками. Цей дисбаланс, відомий як залишковий струм або струм витоку, вказує на те, що електрика тече ненавмисним шляхом — можливо, через тіло людини чи погіршену ізоляцію.

На відміну від anMCBабоMCCB, дистанційний вимикач не забезпечує захист від перевантаження або короткого замикання сам по собі (якщо не об’єднано з ними в RCBO). Його єдина мета – безпека життя та запобігання пожежі. Він працює на основі поточного закону Кірхгофа, згідно з яким сума струмів, що входять у спай, має дорівнювати сумі струмів, що виходять з нього. Якщо «вхідний» і «вихідний» струми відрізняються більше, ніж чутливість пристрою (наприклад, 30 мА), спрацьовує автоматичний автомат.

Типи та класифікації

Наше виробниче портфоліо охоплює широкий спектр типів RCCB для різноманітних електричних середовищ, від однофазних будинків до складних трифазних промислових мереж.

Основні функції та інтелектуальний захист

Серцем нашого RCCB є трансформатор струму нульової послідовності (тороїд). Цей компонент постійно контролює магнітне поле, яке створюється струмом.

Виявлення витоку: За нормальних умов магнітні поля живого та нейтрального струмів компенсують одне одного. Якщо відбувається шлях витоку на землю (наприклад, людина торкається дроту під напругою), баланс порушується.

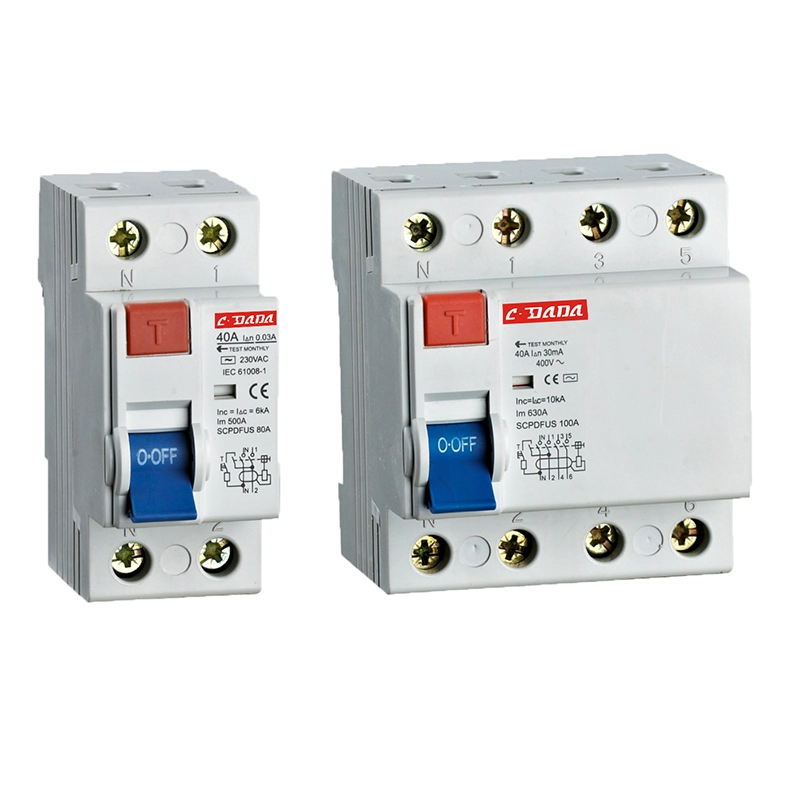

Швидке відключення: Трансформатор виявляє цей «залишковий» потік і індукує напругу у своїй вторинній обмотці. Цей сигнал посилюється (в електронних типах) або безпосередньо активує чутливе реле (в електромагнітних типах), змушуючи механічний фіксатор відпускати та розмикати контакти.

Оцінки чутливості:

Висока чутливість (10 мА - 30 мА): Для захисту від прямого контакту (безпека людини). Обов’язковий для ванних кімнат, розеток і зовнішніх схем.

Середня чутливість (100 мА - 300 мА): Для захисту від непрямого контакту та запобігання пожежі. Використовується в головних розподільних щитах для захисту кабелів від дефектів ізоляції.

Основні програми та випадки використання

Безпека проживання: Обов’язкове встановлення у ванних кімнатах, на кухнях і зовнішніх розетках, щоб запобігти смертельним ударам від приладів, таких як фени чи електроінструменти.

Промислове обладнання: Захист операторів від ураження електричним струмом під час роботи з обладнанням у металевому корпусі або переносними інструментами.

Заклади охорони здоров'я: Забезпечення безпеки пацієнтів у лікарнях, де навіть незначні струми витоку можуть бути фатальними (за допомогою типу B або спеціалізованих медичних ІТ-систем).

Відновлювані джерела енергії: Захист сторін постійного та змінного струму сонячних фотоелектричних систем і зарядних станцій для електромобілів від замикань на землю.

Точне виробництво: від сировини до готового продукту

Наш виробничий процес — це симфонія точної магнетики та машинобудування.

1. Основна сировина:

Сердечник трансформатора нульової послідовності: Виготовлений із високопроникного пермалою (сплав нікель-залізо) або нанокристалічних смужок. Цей матеріал має вирішальне значення для виявлення найменших струмів витоку без насичення.

Реле відключення/соленоїд: високочутливе поляризоване реле, яке перетворює електричний сигнал від трансформатора в механічний рух.

житло: Вогнестійкий полікарбонат (PC) або нейлон (PA66), розроблений як непровідний та ударостійкий.

Контакти: Оксид срібла-кадмію (AgCdO) або срібло-нікель (AgNi) для надійного перемикання та низького опору.

2. Робочий процес виробництва та обробки:

Тороїдна обмотка: Прецизійний сердечник трансформатора намотаний тисячами витків ультратонкого мідного дроту. Робити це потрібно дуже обережно, щоб уникнути замикання витків.

Інкапсуляція ядра: Магнітний сердечник інкапсульовано в епоксидну смолу для захисту від вібрації та вологи, що забезпечує тривалу стабільність.

Збірка: Тороїд розміщується навколо шляху провідника (або провідники проходять через нього). Механізм спрацьовування з'єднаний з головним контактним фіксатором.

Калібрування (налаштування чутливості): Це найважливіший крок. Ми використовуємо прецизійні джерела струму для введення струму витоку (наприклад, 30 мА). Котушка відключення механічно регулюється, поки вона не активується точно на порозі.

Суворий контроль якості та стандарти тестування

Ми дотримуємося стандартів IEC/EN 62423 та IEC/EN 61008. Наш режим тестування розроблено для того, щоб переконатися, що пристрій спрацьовує, тільки коли потрібно, і завжди, коли це необхідно.

Стандартні тестові елементи та критерії фабричної перевірки:

Наша виробнича майстерність: лінія, обладнання та команда

Наше підприємство обладнано для роботи з делікатною природою магнітних датчиків.

Виробнича лінія: Ми використовуємо автоматичні тороїдальні верстати для намотування, які забезпечують постійну кількість обертів і напругу, що є життєво важливим для точного вимірювання струму.

Передове обладнання:

Прецизійні калібратори струму витоку: Високоточні прилади, здатні генерувати струми витоку з роздільною здатністю 0,1 мА для точного налаштування параметрів відключення.

Камери магнітного екранування: Використовується під час збирання, щоб запобігти впливу зовнішніх магнітних полів на чутливий процес калібрування.

Автоматичні випробувальні стенди: 100% одиниць проходять функціональний тест перед упаковкою.

Команда експертів:

Інженери-магнетики: Фахівці з розробки геометрії трансформатора нульової послідовності для максимізації чутливості.

Техніки з калібрування: Висококваліфікований персонал, який вручну перевіряє пороги спрацювання чутливих моделей.

Гарантія якості: Призначений для аналізу режимів відмов і забезпечення надійності механізму відключення.

Виберіть наші автоматичні вимикачі залишкового струму. Ми не просто виробляємо перемикачі; ми створюємо душевний спокій, який приходить від знання, що ваша схема стежить за вашою спиною.
