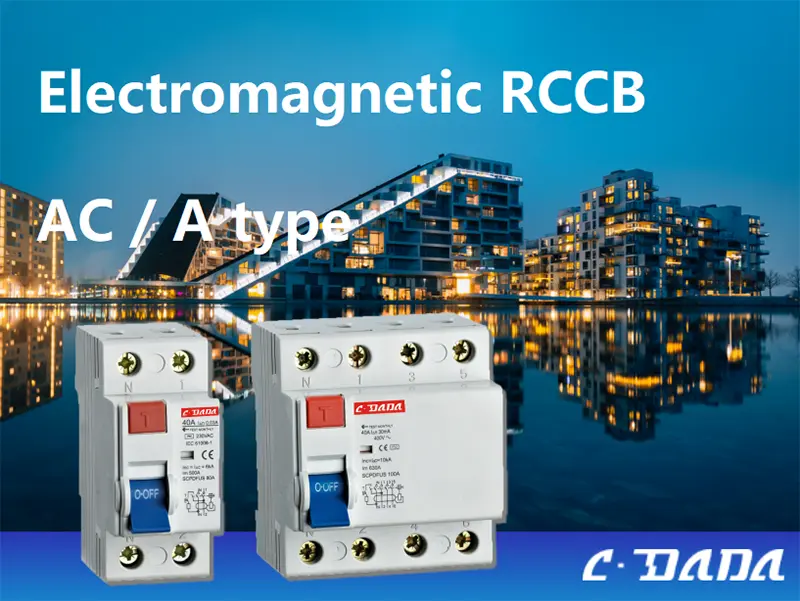

Електромагнітний автоматичний вимикач залишкового струму

Для критично важливої ​​безпеки, де надійність не залежить від зовнішнього джерела живлення, виберіть електромагнітний автомат дифференційного струму CDADA (RCCB). Розроблений компанією Shanghai DADA Electric CO., LTD відповідно до стандартів IEC 61008-1, цей суто електромагнітний ВЗВ працює без будь-яких електронних схем чи допоміжної напруги, що робить його стійким до коливань напруги, стрибків напруги або втрати нейтралі.

Доступний у конфігураціях 2P (1+N) і 4P (3+N) з номінальним струмом від 16A до 100A і чутливістю 10mA, 30mA або 100mA, він забезпечує безвідмовний захист від замикання на землю в забрудненому, високовологому або нестабільному середовищі мережі.

Завдяки умовному номіналу короткого замикання 6 кА, вогнестійкому імпортному корпусу та індикатору положення контакту, електромагнітний RCCB CDADA користується довірою в промислових об’єктах, сільській інфраструктурі та експортних панелях, де абсолютна механічна надійність має найбільше значення.

Основні характеристики

Тип: Електромагнітний RCCB (без електроніки, допоміжне живлення не потрібне)

Стандарт: IEC 61008-1

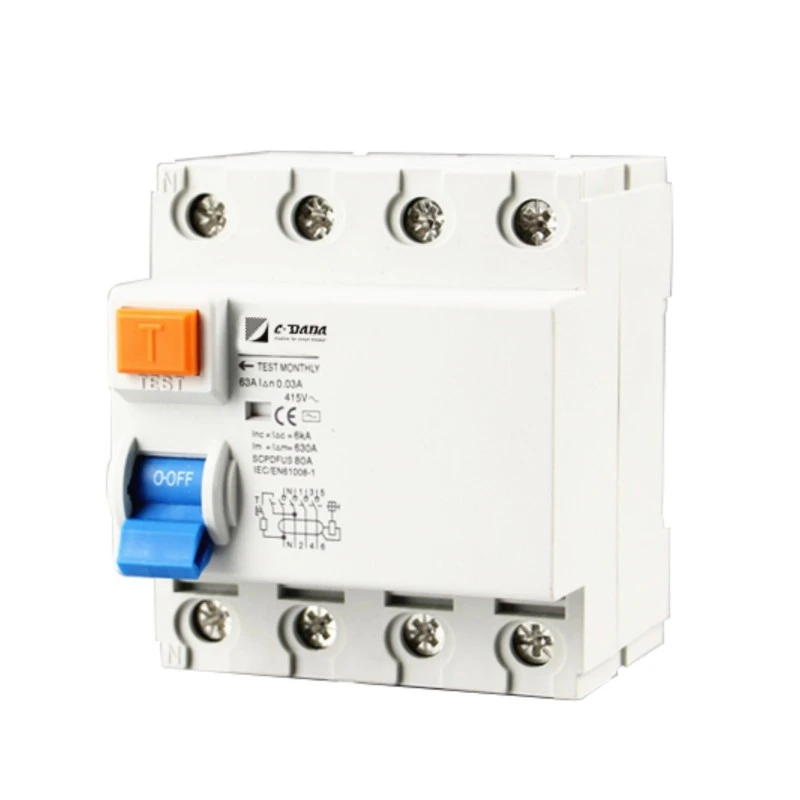

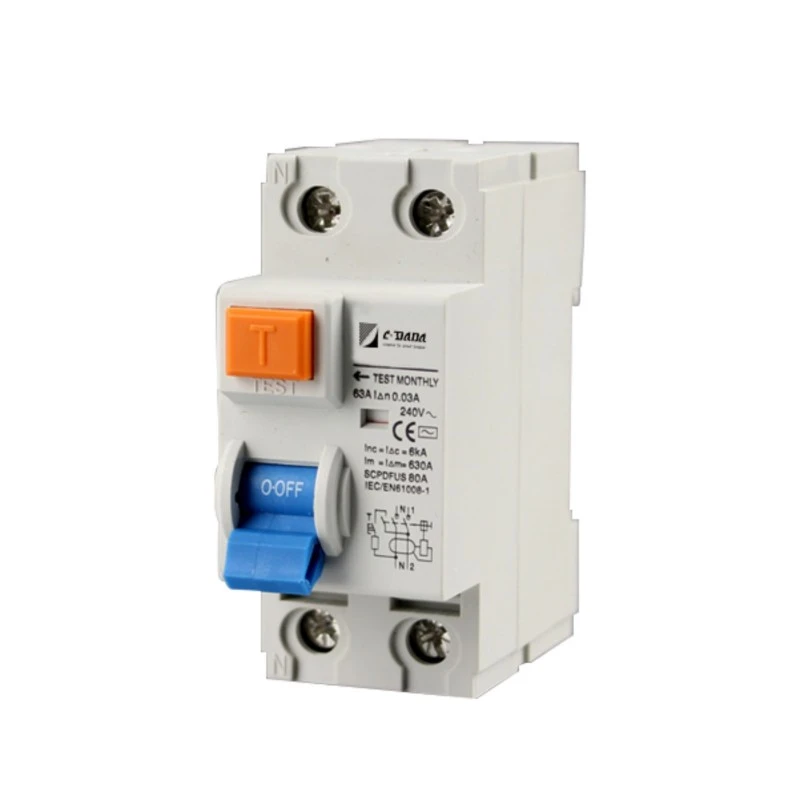

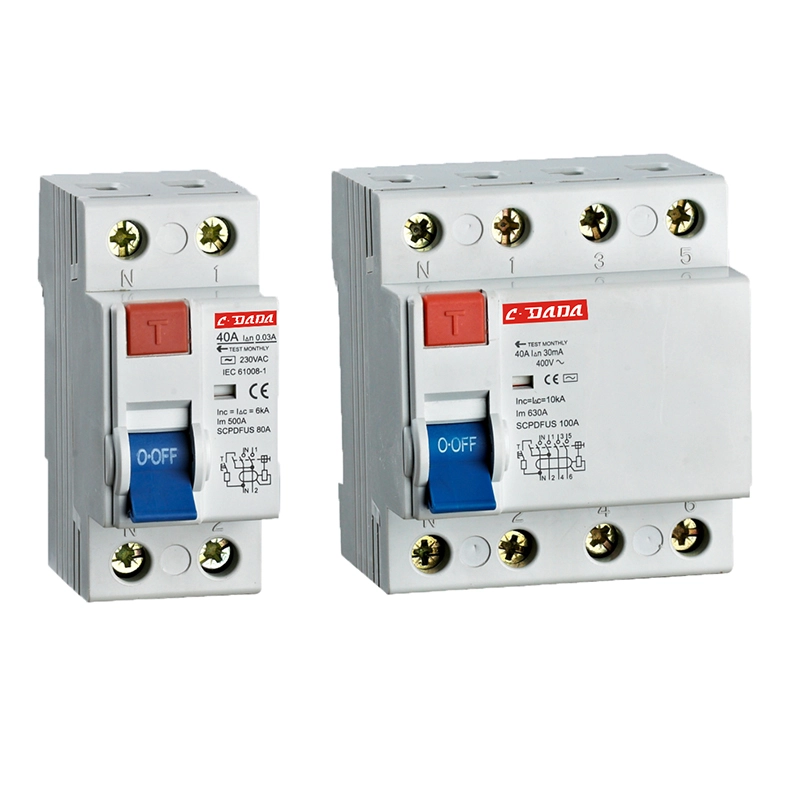

Полюси: 2P (1+N) або 4P (3+N)

Номінальний струм (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Номінальна напруга:

2P: 240 В змінного струму

4P: 240/415 В змінного струму

Чутливість (I△n): 10 мА, 30 мА, 100 мА

Струм без відключення: 0,5 × I△n

Час поїздки при I△n: ≤ 0,1 секунди

Вмикаюча та розривна здатність (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Умовний струм короткого замикання (вкл.): 6 кА

Імпульсна витримувана напруга (Uimp): 6000 В

Ступінь захисту: IP20

Кріплення: DIN-рейка 35 мм, ширина 45 мм

Клеми: контактного типу, підтримують кабелі до 35 мм²

Корпус: вогнестійкий, термостійкий, ударостійкий імпортний пластик

Робоча температура: підходить для забрудненого/суворого середовища

Візуальний індикатор: індикатор стану контактора (показує стан ON/OFF)

Механізм відключення: чистий електромагнітний розчіплювач – працює навіть без напруги в мережі

Чому варто вибрати електромагнітний RCCB CDADA?

★ Нульова залежність від напруги живлення

На відміну від електронних автоматичних автоматичних вимикачів, електромагнітний автомат диференційного струму не потребує додаткового джерела живлення — надійно спрацьовує навіть у разі розриву нейтралі, падіння напруги або під час відключення електроенергії.

★ Неперевершена надійність у суворих умовах

Спеціальна конструкція терміналу та високоякісні матеріали забезпечують стабільну роботу в запиленому, вологому або корозійному середовищі — ідеально підходить для ферм, тунелів і відкритих шаф.

★ За своєю суттю відмовостійкий дизайн

Немає напівпровідників = немає старіння, немає програмних збоїв, немає чутливості до електромагнітних перешкод. Просто механічно-магнітна фізика — перевірена десятиліттями.

★ Відповідність глобальним стандартам

Повністю відповідає IEC 61008-1, підходить для міжнародних проектів, які вимагають надійного захисту, що не потребує обслуговування.

★ Чіткий оперативний відгук

Вбудований індикатор положення контакту забезпечує миттєве візуальне підтвердження, що має вирішальне значення для перевірок безпеки та технічного обслуговування.

★ Поважаючи конфіденційність клієнтів, ми обслуговуємо численних дистриб’юторів і OEM-партнерів по всьому світу, які постачають продукцію для великих проектів і місцевих ринків.

★ Наші відділи продажів і інженерів намагаються відповідати на всі технічні запити протягом 24 робочих годин.

Типові програми

Електрифікація сільської місцевості: райони з нестабільною або слабкою мережею

Промислові підприємства: середовища з високим рівнем електромагнітних перешкод (зварювальні апарати, двигуни)

Тунелі та шахти: вологі, забруднені умови

Системи резервного копіювання: де неможливо гарантувати нейтральну цілісність

Експортні панелі: для ринків, де потрібна суто електромагнітна надійність (наприклад, частини Африки, Близького Сходу, Південно-Східної Азії)

Часті запитання (FAQ)

Q1: Яка різниця між УЗО типу A та типу AC? A1:

● Тип AC: Виявляє лише плавний синусоїдальний витік змінного струму (наприклад, через несправність нагрівача).

● Тип A: Виявляє витік змінного струму + пульсуючого постійного струму (наприклад, із зарядних пристроїв для телефонів, світлодіодних драйверів, пральних машин). → Тип A необхідний у сучасних установках з електронними навантаженнями. CDADA пропонує обидва типи — підтвердьте потреби своєї програми.

Q2: Яка різниця між електронними та електромагнітними RCCB?

Особливість	Електронний ВЗВ	Електромагнітний ВЗВ
Потрібне живлення	Так (потрібна мережева напруга)	Ні – працює при 0В
Нейтральна залежність	Виходить з ладу, якщо ламається нейтраль	Все ще працює без нейтралі
Чутливість до електромагнітних перешкод	Можливе помилкове спрацьовування поблизу двигунів/VFD	Імунітет до EMI
Вартість	Нижній	Трохи вище
Випадок використання	Стабільні міські мережі	Суворі, сільські або критичні системи

Q3: Чи підтримує цей електромагнітний RCCB індивідуальний захист 30 мА?

A3: Так, він доступний у 10 мА, 30 мА та 100 мА. Версія на 30 мА відповідає вимогам IEC щодо захисту від ударів, що рятує життя.

Q4: Чи можна використовувати його в системах заземлення TT?

A4: Абсолютно. Насправді електромагнітні ВЗВ є кращими в системах TT, оскільки вони не покладаються на стабільний нейтральний опорний сигнал, який може бути відсутнім або мати високий імпеданс у установках TT.

Q5: Чому варто вибрати CDADA для електромагнітного вимикача залишкового струму?

A5: CDADA забезпечує:

● Справжня електромагнітна конструкція, сумісна зі стандартом IEC 61008-1

● Жодної прихованої електроніки — чисто магнітна робота

● Високоякісний вогнестійкий корпус для безпеки

● Перевірена надійність у забрудненому середовищі

● Підтримка OEM: масове ціноутворення, сертифікаційні документи, швидка вибірка
