Що таке MCCB?

MCCB —автоматичний вимикач у литому корпусі— is a low-voltage protective device that automatically disconnects a circuit when it detects overload or short-circuit conditions. Unlike a fuse, it can be reset and reused after a trip. Усередині литого корпусу термомагнітний механізм відключення виконує дві функції: тепловий елемент реагує на тривале перевантаження, а магнітний елемент миттєво реагує на несправності короткого замикання. The result is protection that matches the way real electrical loads behave.

Коли вибрати MCCB: головні вхідні фідери, трифазні розподільні панелі, великі електродвигуни або будь-яка точка, де очікуваний струм короткого замикання перевищує те, що може перервати автоматичний вимикач.

Коли достатньо MCB: кінцеві підсхеми з помірними навантаженнями та низьким рівнем пошкоджень — житлові щити, освітлення та розетки.

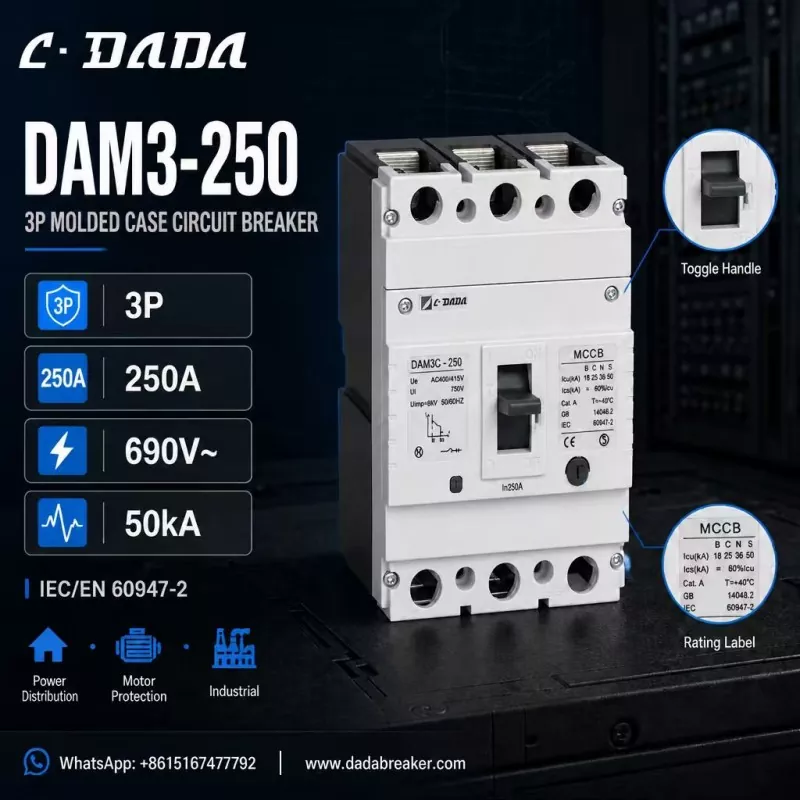

250A three-pole MCCB

Як правильно вибрати MCCB

Номінальний струм (In)

1. — відповідати постійному навантаженню та залишати запас для пускових струмів двигунів.

Розривна здатність (Icu / Ics)

2. — має бути вищим за очікуваний струм короткого замикання в точці встановлення. Чим вищий рівень несправності, тим вищий Icu вам потрібен.

поляків

3. — 3P для трифазних систем, 4P, де нейтраль також потребує відключення.

Номінальна напруга

4. — перевірити номінальну робочу напругу (Ue), напругу ізоляції (Ui) та стійкість до імпульсу (Uimp) у порівнянні з системою.

Стандарти та сертифікація

5. — Відповідність IEC/EN 60947-2 і маркування CE є основою для міжнародних проектів.

застосування

6. — для захисту електродвигуна, розподілу електроенергії та промислових установок можуть знадобитися інші номінальні параметри та характеристики відключення.

Як виглядає автоматичний автоматичний вимикач 250A:

Щоб зробити це конкретним, розглянемо DAM3-250 від C·DADA Electric — триполюсний автоматичний автоматичний автоматичний автоматичний автомат на 250 А, який ілюструє, на що слід звернути увагу в цьому класі пристроїв:

Конфігурація 3P

● з номінальним струмом 250 А (In), підходить для трифазних розподільних щитів

Номінальна напруга:

● 690В~; Ue AC400/415V, Ui 750V, Uimp 8kV

Розривна здатність до 50кА

● — Icu 18 / 25 / 36 / 50 кА в варіантах B / C / N / S, щоб інсталятори могли порівнювати рівні несправностей у різних точках мережі

Відповідність IEC/EN 60947-2 і GB 14048.2

● Маркування CE, з чіткою ручкою перемикання ON/OFF для видимого робочого стану

● Створено для розподілу електроенергії, захисту двигуна та промислових застосувань

Логіка, що лежить в основі цієї специфікації: 3-полюсна рама на 250 А з відключаючою здатністю класу 50 кА задовольняє більшість потреб виробників панелей і підрядників — від головних розподільних щитів до ланцюгів живлення двигуна — тоді як кілька варіантів Icu дають вам правильний розмір вартості порівняно з фактичним рівнем несправностей.

Часті запитання

Q: Що таке MCCB?

A: Aавтоматичний вимикач у литому корпусіце низьковольтний захисний пристрій із можливістю скидання, який відключає ланцюг у разі перевантаження або короткого замикання, розроблений для вищих струмів і рівнів несправності, ніж мініатюрний автоматичний вимикач.

Q: Що означає Icu на MCCB?

A: Icu — це максимальна вимикаюча здатність короткого замикання — максимальний струм замикання, який може перервати вимикач. Ics — це відключаюча здатність служби, рівень, який вона може неодноразово переривати та залишатися в робочому стані.

Питання: Як вибрати відключаючу здатність для свого MCCB?

A: Виберіть номінал Icu, вищий за очікуваний струм короткого замикання в точці встановлення. Розподільні щити з високою трансформаторною потужністю або довгими промисловими фідерами зазвичай потребують пристроїв класу 36–50 кА.

Q: Що таке DAM3-250 MCCB?

В: DAM3-250 — це триполюсний автоматичний вимикач у литому корпусі на 250 А від C·DADA Electric, розрахований на напругу до 690 В з відключаючою здатністю до 50 кА, для розподілу електроенергії, захисту двигуна та промислових застосувань.
