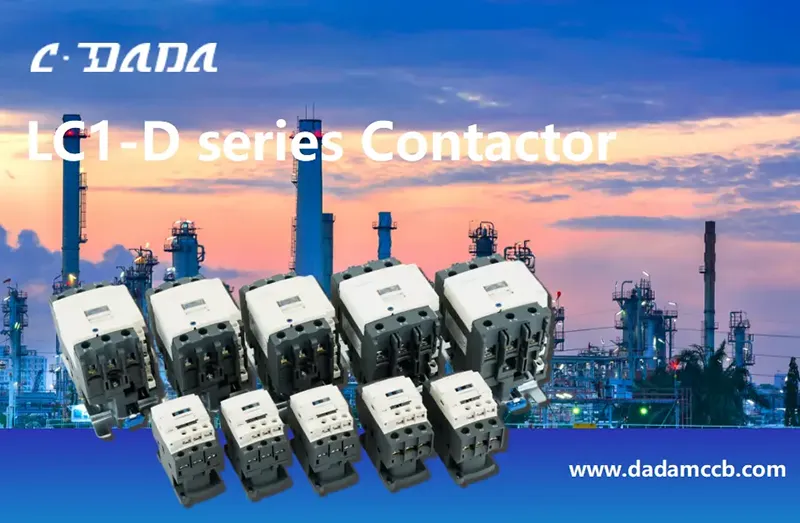

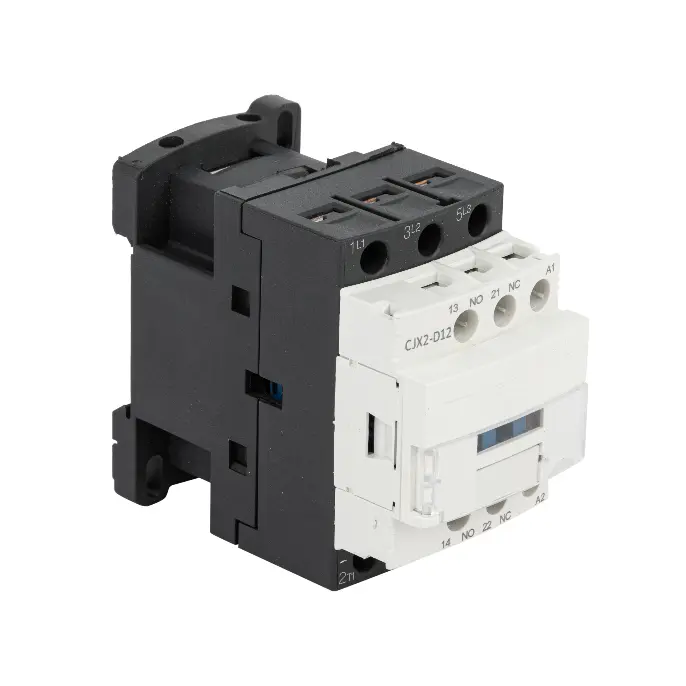

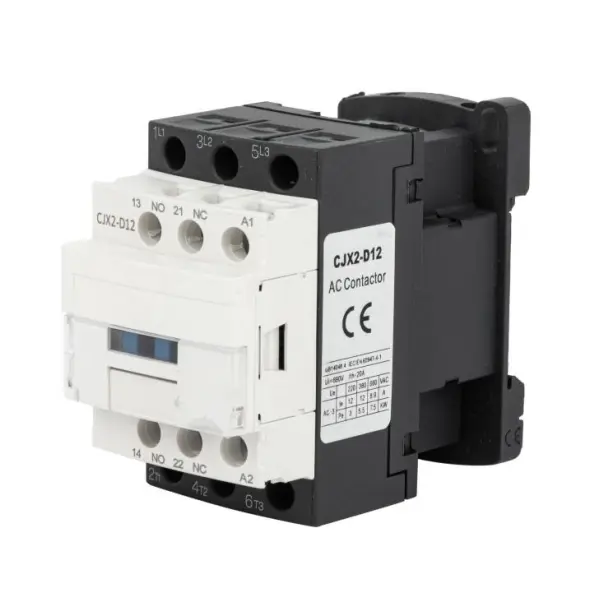

D Контактор
Model:LC1-D Series
Shanghai DADA Electric є надійним виробником і має власні торгові марки CDADA. Наш контактор D (серія LC1-D) сертифікований IEC 60947-4-1, 3P/4P, до 620A, AC-3/AC-4. Широкі варіанти напруги котушки. Ми рекомендуємо цей продукт для керування двигунами та промислової автоматизації, зв’яжіться з нами, щоб отримати ціну.
Надійне керування двигуном і перемикання живлення за допомогою контактора CDADA LC1-D Series D — високопродуктивного контактора змінного струму, розробленого компанією Shanghai DADA Electric CO., LTD відповідно до стандартів IEC/EN 60947-4-1. Створена для промислових, комерційних та інфраструктурних застосувань, серія LC1-D підтримує 3-полюсні або 4-полюсні конфігурації з номінальним струмом від 9 A до 95 A (до 620 A у важких варіантах) і керує 3-фазними двигунами з короткозамкненим ротором до 45 кВт (при 380–415 В, AC-3).
Оснащений стандартними допоміжними контактами 1НО+1НЗ, він легко інтегрується з тепловими реле перевантаження для повного захисту двигуна. З котушками змінного або постійного струму (24 В–600 В), категоріями використання AC-3 і AC-4, а також надійною конструкцією, розрахованою на ізоляцію 690 В, контактор CDADA D забезпечує надійну роботу в частих циклах пуск-зупинка, конвеєрних системах, насосах, компресорах і установках HVAC — навіть у складних середовищах з температурою навколишнього середовища до 40 °C і на висоті 2000 м.
Основні характеристики
Серія: D Контактор
Бренд: CDADA | Виробник: Shanghai DADA Electric CO., LTD
Стандарт: IEC/EN 60947-4-1
Сертифікація: CE
Полюси: 3P або 4P (на вибір)
Номінальний робочий струм (AC-3): 9A – 95A (до 620A у розширеному діапазоні)
Контроль потужності двигуна (AC-3):
380/415 В: 4 кВт – 45 кВт
660/690 В: до 45 кВт
Категорії використання: AC-3 (двигуни з короткозамкненим ротором), AC-4 (заглушка та інжування)
Номінальна напруга ізоляції: 690 В змінного струму
Температура навколишнього середовища: від –5°C до +40°C
Висота: ≤ 2000м
Монтаж: вертикальна площина ±5°, категорія монтажу III
Допоміжні контакти: 1НО + 1НЗ (стандарт для всіх моделей)
Опції котушки:
Котушки змінного струму: 24 В, 36 В, 48 В, 110 В, 127 В, 220 В, 240 В, 380 В, 415 В, 440 В, 480 В, 500 В, 600 В
Котушки постійного струму: 24 В, 36 В, 48 В, 110 В, 220 В
Технічний паспорт
|
Предмети |
Модель |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
поляк |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Допоміжний контакт |
1НО+1НЗ |
1НО+1НЗ |
1НО+1НЗ |
1НО+1НЗ |
1НО+1НЗ |
||
|
Номінальний умовний струм нагріву (А) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
Номінальна працездатність струм (A) |
380/400В |
АС-1 АС-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690В |
АС-3 АС-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
Номінальна напруга ізоляції (В змінного струму) |
690 |
690 |
690 |
690 |
690 |
||
|
Потужність контрольованого 3-фазний короткозамковий двигун (AC-3) |
кВт |
220/230 В змінного струму 380/415 В змінного струму 660/690 В змінного струму |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
Котушка змінного струму (V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
Котушка постійного струму (V) |
24，36，48，110，220 |
||||||
|
Предмети |
Модель |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
поляк |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Допоміжний ланцюг Cat:AC-15,Ue=4 15V le=0,95A Ith=10A |
1НО+1НЗ |
1НО+1НЗ |
1НО+1НЗ |
1НО+1НЗ |
1НО+1НЗ |
||
|
Номінальний умовний струм нагріву (А) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
Номінальна працездатність струм (A) |
380/400В |
АС-3 АС-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690В |
АС-3 АС-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
Номінальна напруга ізоляції (В змінного струму) |
690 |
690 |
690 |
690 |
690 |
||
|
Потужність контрольованого 3-фазний короткозамковий двигун (AC-3) |
кВт |
220/230 В змінного струму 380/415 В змінного струму 660/690 В змінного струму |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
Котушка змінного струму (V) |
24，36，48，110，127，220，240，380，415，440，480，500，600 |
||||||
|
Котушка постійного струму (V) |
24，36，48，110，220 |
||||||
|
Предмети |
Модель |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
поляк |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
Номінальний умовний струм нагріву (А) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
Номінальна працездатність струм (A) |
380/400В |
АС-3 АС-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690В |
АС-3 АС-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
Номінальна напруга ізоляції (В змінного струму) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
Потужність контрольованого 3-фазний короткозамковий двигун (AC-3) |
кВт |
380/415 В змінного струму 660/690 В змінного струму |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
Котушка змінного струму (V) |
110，127，220，240，380，415，440，480，500，600 |
||||||||||||
|
Предмети |
Модель |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
поляк |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
Номінальний умовний струм нагріву (А) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
Номінальна працездатність струм (A) |
380/400В |
АС-3 АС-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690В |
АС-3 АС-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
Номінальна напруга ізоляції (В змінного струму) |
690 |
690 |
690 |
690 |
|||||||||
|
Потужність регульована 3-фаз короткозамковий двигун (AC-3) |
кВт |
380/415 В змінного струму 660/690 В змінного струму |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
Котушка змінного струму (V) |
110, 127，220，240，380，415，440，480，500，600 |
||||||||||||

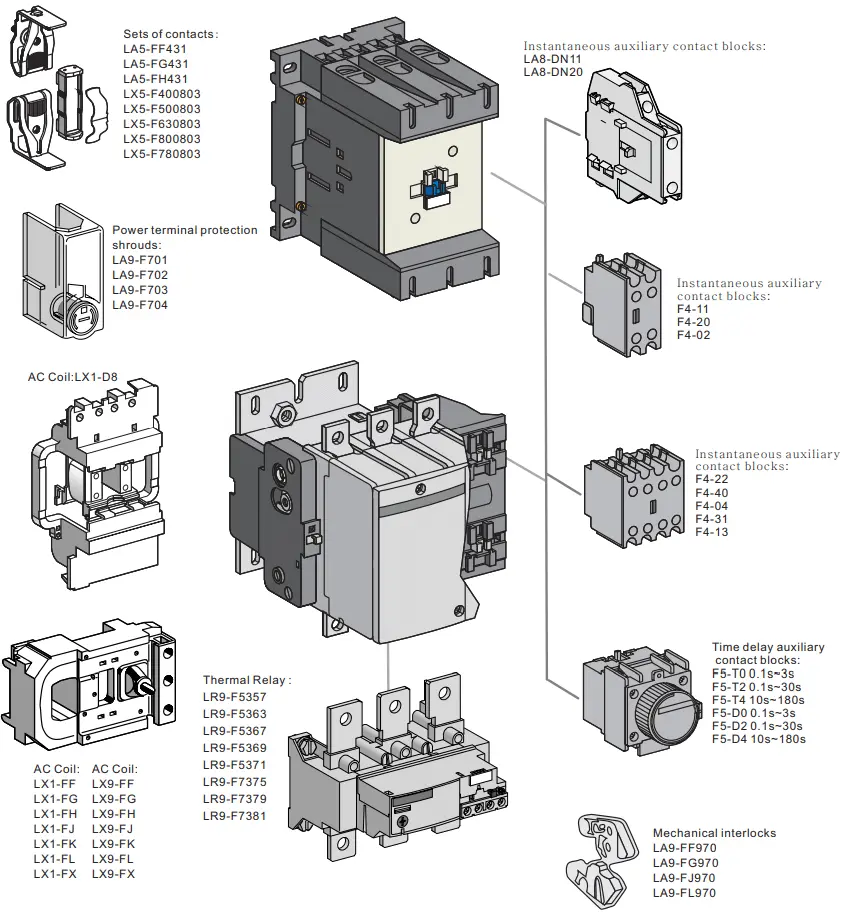

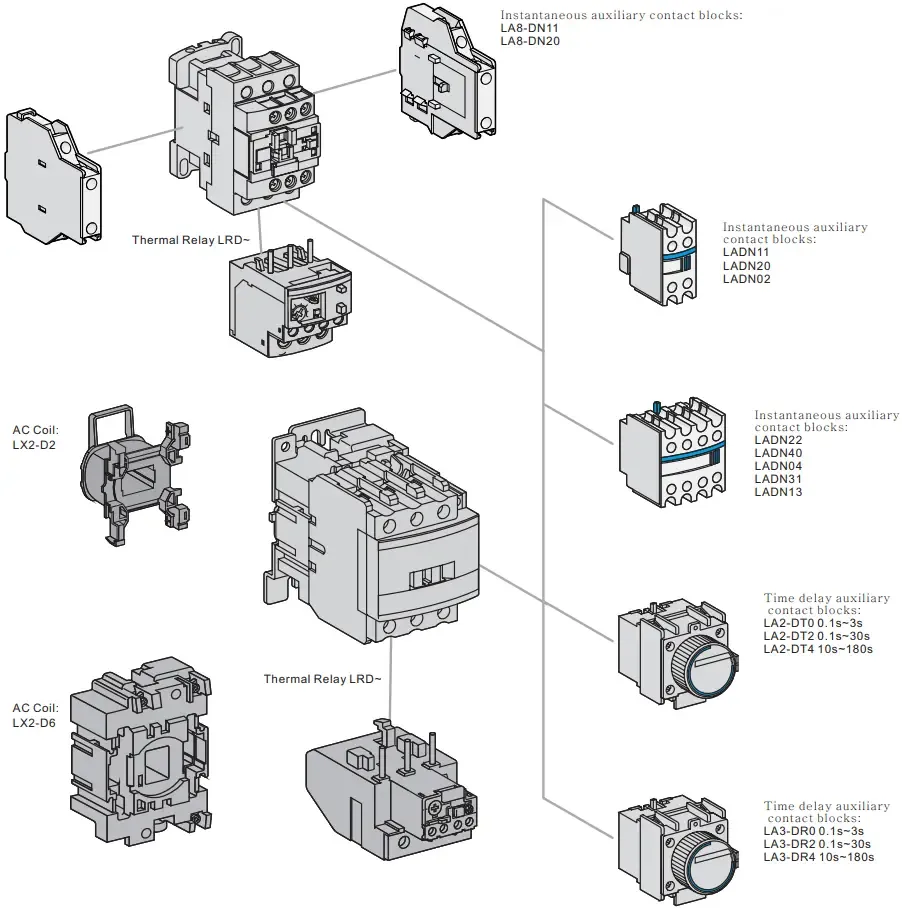

Аксесуари
Чому варто обрати контактор CDADA D?
★ Справжня відповідність IEC
Розроблено та перевірено відповідно до стандарту IEC/EN 60947-4-1, що забезпечує глобальне визнання та сумісність.★ Рішення для повного контролю двигуна
З’єднайте з тепловими реле перевантаження CDADA для повних вузлів пускача двигуна — перевантаження + коротке замикання + ізоляція.★ Широка гнучкість напруги
Виберіть одну з 13 напруг змінного струму та 5 напруг постійного струму — ідеально підходить для глобальних проектів або панелей зі змішаною напругою.★ Міцний для важких умов експлуатації
Підтримує роботу AC-4 (часте реверсування/підключення)—ідеально підходить для кранів, ліфтів і конвеєрів.★ Інтеграція Plug-and-Play
Стандартні допоміжні контакти 1НО+1НЗ забезпечують просте блокування, сигналізацію або зворотний зв'язок ПЛК.★ Надійність промислового рівня
Випробувано на високу електричну міцність, низький контактний опір і стабільне дугогасіння, що мінімізує час простою.★ Нашими ключовими перевагами є: 1) повна міжнародна сертифікація, 2) сильні можливості OEM/ODM, 3) високе співвідношення ціни та ефективності, 4) надійні потужності великого виробництва, 5) великий досвід експорту.
★ Наша продукція успішно експортується в Південно-Східну Азію, Близький Схід, Південну Америку, Африку, Європу та країни СНД, приділяючи значну увагу ринкам «Один пояс, один шлях».
Типові програми
Пускачі двигунів: Насоси, вентилятори, компресори, змішувачі
Системи опалення, вентиляції, вентиляції та кондиціонування повітря: керування холодильною машиною та вентилятором
Промислова автоматизація: конвеєрні лінії, пакувальні машини
Управління будинком: управління ліфтом, освітленням
Енергія та вода: очищення стічних вод, іригаційні системи
Часті запитання
Q1: Що означає «D контактор»?
A1: «D» означає позначення серії (LC1-D), що використовується у всьому світі для цієї модульної стандартизованої платформи контактора змінного струму. Це не технічна класифікація, але широко визнана в щитовому будівництві через сумісність із аксесуарами, такими як реле перевантаження та механічні блокування.
Q2: Яка різниця між обов’язком AC-3 і AC-4?
A2:● AC-3: нормальний запуск/зупинка двигунів з короткозамкненим ротором (наприклад, насосів, вентиляторів). Зменшити стрес.
● AC-4: Часте замикання, переміщення або реверсування (наприклад, крани, підйомники). Вища електрична напруга → вимагає міцніших контактів. → CDADA LC1-D оцінюється для обох, що робить його універсальним.
Q3: Чи можу я використовувати цей контактор без реле перевантаження?
A3: Не рекомендується для навантажень двигуна. Контактор тільки перемикає живлення - він не захищає від перевантажень. Завжди поєднуйте з тепловим або електронним реле перевантаження для безпеки двигуна.
Q4: Чи доступні 4-полюсні версії?
A4: Так! Усі моделі LC1-D підтримують конфігурації 3P або 4P — ідеальні для додатків із комутацією нейтралі або 4-провідних систем.
Q5: Чому варто вибрати CDADA замість інших контакторів серії D?
A5: CDADA пропонує:● Справжня відповідність IEC 60947-4-1 звітам про випробування
● Більш широкий діапазон напруги котушки (включаючи 415 В, 480 В, 600 В для експорту)
● Незмінна якість завдяки контактам зі срібного сплаву та дугогасителем
● Зручне ціноутворення для OEM і швидке виконання зразків
● Глобальні сертифікати (CE) та документація англійською мовою
