На додаток до нашого широкого асортиментуАвтоматичні вимикачі в литому корпусі (MCCB), CDADA також пропонує повний вибір супутніх аксесуарів MCCB. Доступні як внутрішні, так і зовнішні аксесуари; зв’яжіться з нами, якщо вам потрібна допомога з вибором продукту або технічна підтримка.
Аксесуари для MCCB це додаткові пристрої, призначені для покращення функціональності, захисту та можливостей керування автоматичними вимикачами в литому корпусі (MCCB). Ці аксесуари перетворюють базовий автоматичний вимикач на інтелектуальний інтегрований компонент сучасних систем розподілу електроенергії та керування. Оперуючи підIEC 60947-2 (автоматичні вимикачі) іIEC 60947-4-1 (контактори та пускачі двигунів), аксесуари MCCB забезпечують дистанційне керування, моніторинг стану, захисне блокування та бездоганну інтеграцію з системами управління будівлями та промисловою автоматизацією.
Аксесуари MCCB поділяються на дві основні категорії:
Внутрішні аксесуари: Встановлюється всередині порожнини вимикача (шунтові розмикачі, розчіплювачі мінімальної напруги,допоміжні контакти, контакти сигналізації)
Зовнішні аксесуари: Встановлюється на зовнішній частині вимикача або корпусі (поворотні ручки, блокування дверей, кришки клем, подовжені вали)
Глобальний ринок аксесуарів для автоматичних вимикачів переживає значне зростання завдяки застосуванню інтелектуальних електромереж, промисловій автоматизації та інтеграції відновлюваних джерел енергії. Такі виробники, як Schneider Electric, ABB, Eaton і Chint, пропонують повний асортимент приладдя, сумісного з усіма асортиментами автоматичних вимикачів.
|
Категорія |
Тип аксесуара |
функція |
Технічні характеристики |
|
Дистанційне керування |
Шунтування (MX) |
Дистанційне відключення через зовнішній сигнал напруги |
Змінний струм: 24 В, 48 В, 110 В, 230 В, 400 В; Постійний струм: 12 В, 24 В, 48 В, 110 В; Пускова напруга 200 ВА (змінний струм)/200 Вт (постійний струм), герметичний 20 ВА (змінний струм)/20 Вт (постійний струм); Час відключення <50 мс |
|
Розчіплювач мінімальної напруги (MN/UVR) |
Автоматичне відключення, коли напруга падає нижче порогу |
Знімач: 0,85×Un; Випадання: 0,35-0,7×Un; Час затримки: 0.1s-3s (регулюється); Безперервне чергування |
|
|
Моторист (МО) |
Електричний заряд і робота механізму вимикача |
Живлення змінного/постійного струму, час роботи 3-5 с, ручне перевизначення, зворотний зв'язок положення |
|
|
Сигналізація стану |
Допоміжні контакти (AX) |
Індикація положення вимикача (ON/OFF) |
1НО+1НЗ або 2НО+2НЗ, 10А при 230В змінного струму, контакти зі срібного сплаву, миттєва дія |
|
Контакти сигналізації (AL) |
Сигнальний вимикач спрацював через несправність |
1НО+1НЗ, працює лише при відключенні (не вручну ВИМК.), на відміну від допоміжного |
|
|
Контакти сигналу несправності |
Вкажіть конкретні типи несправностей (перевантаження, коротке замикання, замикання на землю) |
На основі мікроперемикача, інтегрованого з електронними розчіплювачами |
|
|
Безпека та блокування |
Поворотна ручка |
Зовнішнє управління через двері/панель |
Прямий або розширений, навісний замок, IP65, блокування дверей |
|
Блокування дверей |
Запобігайте відкриванню дверей, коли вимикач увімкнено |
Механічне з’єднання, яке можна відключити для аварійного доступу |
|
|
Блокування клавіш |
Обмежити роботу лише уповноваженого персоналу |
Кілька типів замків (Ronis, Profalux), ключ знімається у ON або OFF |
|
|
Механічне блокування |
Запобігайте одночасному замиканню двох вимикачів |
Тросовий або стрижневий, для перемикання |
|
|
Захист і моніторинг |
Кришки клем |
Уникайте випадкового дотику до струмоведучих частин |
IP20 до IP40, фазні бар'єри, розширені для підключення шин |
|
Фазові бар'єри |
Збільшити зазор між фазами |
Ізоляційний матеріал, номінальна напруга 400-690 В, модульна конструкція |
|
|
Пристрій захисту від перенапруг (SPD) |
Захистіть вимикач від грозових перенапруг |
Тип 1+II, імпульсний струм 12,5-15 кА, інтегрований монтаж |
|
|
Комунікація та розумність |
Бездротовий допоміжний контакт |
Віддалений моніторинг стану через Bluetooth/WiFi |
Сумісний із додатком Tuya, ширина 45 мм, акумулятор або автономне живлення |
|
Модуль зв'язку Modbus |
Інтеграція з системами BMS/SCADA |
Інтерфейс RS485, дані в реальному часі, можливість дистанційного керування |
|
|
Датчик енергії PowerTag |
Бездротовий моніторинг енергії |
Точність 1%, дані за 15 хвилин, підключення до хмари |
|
Розмір рами MCCB |
Шунтовий шлях |
УФР |
Допоміжний |
Моторист |
Поворотна ручка |
|
100А-250А |
внутрішній |
внутрішній |
Внутрішній/Зовнішній |
зовнішній |
зовнішній |
|
250A-630A |
внутрішній |
внутрішній |
Внутрішній/Зовнішній |
Внутрішній/Зовнішній |
зовнішній |
|
630A-1600A |
внутрішній |
внутрішній |
внутрішній |
внутрішній |
Зовнішній/розширений |
|
1600A-2000A |
зовнішній |
зовнішній |
зовнішній |
зовнішній |
Розширений/потужний |
|
компонент |
функція |
Технічні деталі |
|

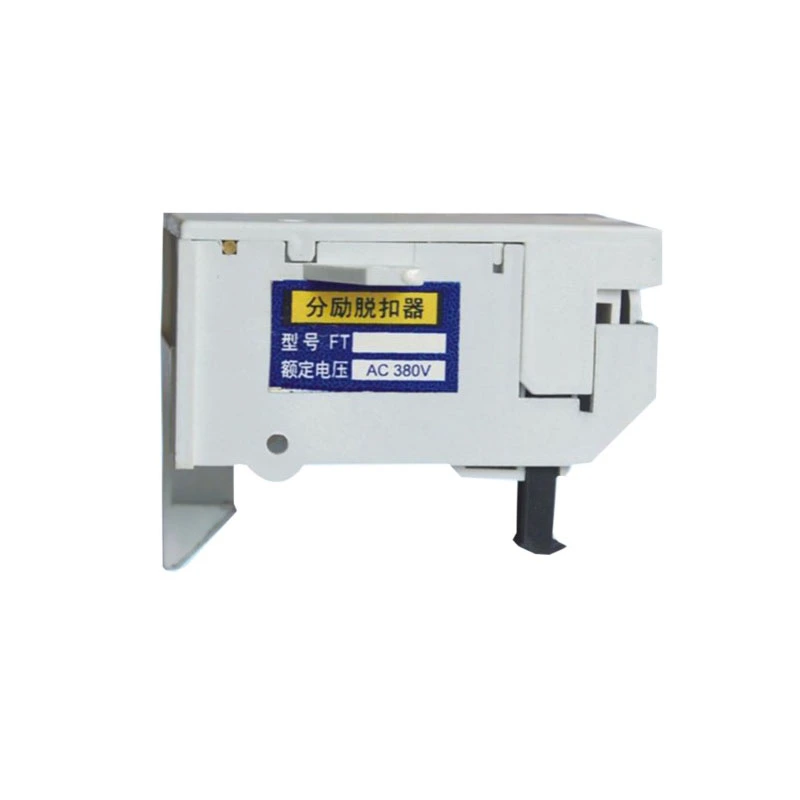

Електромагнітна котушка |
Створює магнітне поле під час напруги |
Змінний струм: пусковий 200 ВА, герметичний 20 ВА; Постійний струм: пусковий 200 Вт, герметичний 20 Вт; Клас ізоляції F (155°C) |
|
Плунжерний механізм |
Натискає на планку, щоб розблокувати механізм |
Загартована сталь, пружинно-поворотна, хід 5-10 мм |
|
Контактна система |
Ізольовано від ланцюгів головного вимикача |
Посилена ізоляція, витримує імпульси 4кВ |
|
Монтаж |
Замикається або кріпиться гвинтом у порожнині вимикача |
Встановлення без інструментів на більшість сучасних автоматичних автоматичних вимикачів |
Керуюча напруга, що подається на клеми шунтового відключення (зазвичай 110-240 В змінного струму або 24 В постійного струму)
Котушка подає напругу, створюючи магнітне поле
Поршень б’є по планці розриву із силою 2–5 Н
Механізм розмикається, головні контакти розмикаються
Поршень повертається через пружину після зняття напруги
Вимикач вимагає ручного скидання (повторного вмикання)
Системи аварійної зупинки (кнопки E-stop)
Інтеграція системи пожежної сигналізації (автоматичне відключення)
Дистанційне відключення навантаження (реакція на попит)
Схеми передачі генератора (синхронне відкриття)
|
Параметр |
Специфікація |
Функція безпеки |
|
Напруга підйому |
0,85 × Un (вимикач можна замкнути) |
Запобігає замиканню при низькій напрузі |
|
Випадання напруги |
0,35-0,7 × Un (регульований) |
Автоматичне відключення при зниженні напруги |
|
Затримка часу |
0,1 с-3 с (електронні типи) |
Запобігає випадковому відключенню через перепади напруги |
|
Безперервне чергування |
100% номінальна напруга |
Котушка безперервно живиться під час нормальної роботи |
Принцип роботи: Котушка UVR постійно живиться під час нормальної роботи, утримуючи механічну засувку закритою. Коли напруга падає нижче порогового значення для встановленого часу затримки, засув відпускається, і вимикач спрацьовує автоматично. Це запобігає:
Пошкодження двигуна від запуску з низької напруги (великий струм, перегрів)
Неконтрольований перезапуск після відновлення живлення (загроза безпеці)
Робота обладнання в умовах небезпечної напруги
|
Тип контакту |
Операція |
застосування |
|
Допоміжний контакт (AX) |
Змінює стан головними контактами вимикача |
Індикація стану (ON/OFF), блокування, схеми керування |
|
Контакт сигналізації (AL) |
Працює лише при автоматичному відключенні (перевантаження/коротке замикання) |
Індикація несправностей, панелі сигналізації, сповіщення про технічне обслуговування |
|
Сигналізація короткого замикання |
Специфічний для роботи магнітного відключення |
Вибіркова індикація несправностей |
|
Сигналізація перевантаження |
Специфічний для роботи термічного відключення |
Тригер профілактичного обслуговування |
Оцінки контактів (типові):
АС-15: 10 А при 230 В змінного струму (індуктивні навантаження)
DC-13: 2 А при 110 В постійного струму (індуктивні навантаження)
Мінімальне навантаження: 10 мА при 5 В (сумісність з ПЛК)
Механічне життя: 10 000-100 000 операцій
Електричний ресурс:5000-50000 операцій (при номінальному навантаженні)
|
застосування |
Конфігурація аксесуара |
Технічні вимоги |
Інтеграція |
|
Промислова автоматизація |
Маневровий розчіпник + 2 × Допоміжний + Моторний оператор |
Керування 24 В постійного струму, швидка робота (<50 мс), зворотний зв'язок по положенню |
Інтеграція PLC/DCS, дистанційне керування HMI |
|
Комерційні будівлі |
UVR + допоміжна + поворотна ручка |
230 В змінного струму, блокування дверей, закривається на навісний замок |
Інтеграція BMS, інтерфейс пожежної сигналізації |
|
Центри обробки даних |
Розчіплювач + Сигналізація + Модуль зв'язку |
48 В постійного струму, резервна сигналізація, Modbus/BACnet |
Програмне забезпечення DCIM, автоматичне розвантаження |
|
Заклади охорони здоров'я |
UVR + 2×Auxiliary + Ключовий замок |
Медичний рівень, висока надійність, обмежений доступ |
Основне управління живленням, ізоляційні панелі |
|
Відновлювані джерела енергії |
Шунтовий розчіпник + Захист від перенапруги + Бездротовий зв'язок |
Можливість 1000 В постійного струму, зовнішній рейтинг, дистанційний моніторинг |
Сонячна SCADA, системи енергоменеджменту |
|
Нафта і газ |
Вибухозахищена фурнітура + УФО + Шунт |
Сертифікований ATEX/IECEx, стійкий до корозії, тропічний |
Системи аварійного відключення (ESD) |
|
Морський/офшорний |
Тропічне ультрафіолетове випромінювання + механічне блокування |
55°C навколишнього середовища, стійкий до соляних бризок, резервний |
Суднова автоматика, синхронізація генераторів |
|
Інфраструктура |
Моторний привод + Подовжений поворотний + Позиційний перемикач |
400 В змінного струму, важкий, термін служби 50 000 циклів |
SCADA системи, центри дистанційного керування |
Приклад інтеграції Smart Building: Сучасні аксесуари MCCB забезпечують комплексне управління енергією:
Бездротові датчики PowerTag контролювати струм, напругу, коефіцієнт потужності на вимикач
Бездротові допоміжні контакти передавати стан вимикача в центральну систему
Маневрові поїздки увімкнути автоматичне відключення навантаження під час пікового навантаження
Модулі Modbus інтеграція з автоматизацією будівлі для прогнозного обслуговування
Сировина IQC → Намотування електромагнітної котушки → Обробка плунжера/якоря → Виготовлення контактної системи → Лиття під тиском → Збірка → Калібрування та випробування → Остаточна інтеграція → Упаковка
|
етап |
Деталі процесу |
Точки контролю якості |
|
Обмотка котушки |
Дріт мідний емальований (0,1-0,5мм), автоматична намотка з контролем натягу, вакуумне просочення лаком |
Кількість витків ±1%, опір постійному струму ±5%, діелектрична міцність 2 кВ/1 хв, опір ізоляції >100 МОм |
|
Обробка плунжера/якоря |
Порошкова металургія холоднокатаної сталі або заліза, точне шліфування, загартування (HRC 45-55), обробка поверхні |
Допуск розмірів ±0,02 мм, обробка поверхні Ra 0,8, магнітна проникність >5000 |
|
Зв'яжіться з виробником |
Срібно-нікелевий (AgNi 90/10) або срібно-кадмієвий оксид (AgCdO), штампування, заклепки або зварювання до мідних носіїв |
Твердість HV 80-120, контактний опір <50 мОм, міцність пайки >50 МПа |
|
Лиття корпусу |
PA66 GF30 або PBT GF30, 280-320°C ін'єкції, модульність 17,5 мм для сумісності з DIN-рейкою |
Допуск на розміри ±0,1 мм, індекс відстеження >600 В, UL 94 V-0 |
|
Виготовлення пружин |
Загартована в маслі вуглецева сталь SWOSC-V або нержавіюча сталь 301, намотування з ЧПУ, термообробка |
Витривалість >100 000 циклів, швидкість пружини ±10%, релаксація <5% |
|
Вузол |
Інтеграція котушки-поршень-контакт, регулювання ходу, тестування механізму замикання |
Робоча напруга 0,85-1,1×Un, сила спрацьовування 2-5Н, час відгуку <50 мс |
|
Остаточне калібрування |
Перевірка напруги підйому/спаду (UVR), вимірювання часу роботи (шунтовий розрив), опір контакту |
100% автоматизоване тестування, реєстрація даних, відстеження QR-кодування |
|
компонент |
Специфікація матеріалу |
Стандарти постачальника |
Ключові властивості |
|
Котушка дроту |
Емальований мідний дріт класу F (155°C) або класу H (180°C) |
IEC 60317, NEMA MW 35 |
Напруга пробою >2 кВ, паюваність 390°C/2 с, гнучкість |
|
Магнітний сердечник |
Пластини з кремнієвої сталі (0,35-0,5 мм) або тверде залізо |
IEC 60404-8, JIS C 2552 |
Висока проникність, низька коерцитивна сила, стабільні магнітні властивості |
|
Плунжер/Арматура |
Холоднокатана сталь SPCC або залізний порошок (Fe-99%) |
JIS G 3141, стандарт MPIF 35 |
HRC 45-55, обробка поверхні Ra 0,8, стійкість до корозії |
|
Контакти |
Срібно-нікелевий (AgNi 90/10) або AgCdO |
ASTM B152, IEC 60368 |
Провідність >90% IACS, стійкість до дугової ерозії, захист від зварювання |
|
Зверніться до Спрінгс |
Берилієва мідь (CuBe2 C17200) або нержавіюча сталь 301 |
ASTM B196 |
Витривалість >100 000 циклів, постійний тиск, стійкість до корозії |
|
житло |
PA66 GF30 або PBT GF30, вогнестійкий |
IEC 60664-1, UL 94 V-0 |
Індекс відстеження >600 В, термостійкість 160 °C, ударна міцність >7 кДж/м² |
|
Термінали |
Латунь C36000 або мідь C11000 з лудженим покриттям |
ASTM B16/B187 |
Щільність струму 1,0-1,5 А/мм², стійкість до крутного моменту 1,5-2,5 Нм |
|
Затискач для DIN-рейки |
Пружинна сталь 65Mn або нержавіюча сталь 304 |
GB/T 1222, ISO 3506 |
Сила затиску 50-100 Н, втома 10 000 циклів, стійкість до корозії |
|
Стандартний |
Область застосування |
Застосовні вимоги |
|
IEC 60947-2 |
Низьковольтні розподільні пристрої - Автоматичні вимикачі |
Сумісність аксесуарів, координація з вимикачем, стійкість до короткого замикання |
|
IEC 60947-4-1 |
Контактори та пускачі двигунів |
Продуктивність двигуна, вимоги до схеми керування |
|
IEC 60947-5-1 |
Пристрої схем керування та комутаційні елементи |
Номінальні характеристики допоміжних контактів, електрична витривалість, маркування клем |
|
RoHS/REACH |
Екологічність |
Обмеження щодо небезпечних речовин, декларації матеріалів |
|
Категорія тесту |
Специфічний тест |
Критерії прийняття |
|
Електрична витривалість |
10 000 операцій при номінальному струмі (AC-15/DC-13) |
Знос контактів <50%, без зварювання, стабільна робота |
|
Механічна витривалість |
100 000 операцій без навантаження |
<5% дрейф параметра, без механічних пошкоджень |
|
Діелектричні властивості |
2 кВ змінного струму/1 хв (ланцюги керування), 4 кВ імпульс |
Ні поломки, ні спалаху |
|
Підвищення температури |
Безперервна робота при номінальній напрузі/струмі |
Котушка ≤85K (клас F), клеми ≤80K |
|
Удари та вібрація |
IEC 60068-2-27 (удар), IEC 60068-2-6 (вібрація) |
Без помилкових спрацьовувань, без пошкоджень, функціональний після перевірки |
|
Екологічний |
Вологе тепло (IEC 60068-2-30), холод, сухе тепло |
Працездатний після кондиціонування, без корозії |
|
ЕМС |
Стійкість до провідних/випромінюваних перешкод |
Без зайвих зусиль, EN 60947-2 Додаток F |
|
матеріал |
Предмети перевірки |
План вибірки |
Обладнання |
|
Емальований дріт |
Діаметр, пробивна напруга, подовження, паюваність |
AQL 0,65 |
Мікрометр, діелектричний тестер, машина для розтягування |
|
Магнітна сталь |
Проникність, втрати в сердечнику, ізоляційне покриття |
За партію |
Рамка Епштейна, тестер для одного аркуша |
|
Срібні контакти |
Чистота, твердість, щільність, допуск на розміри |
За партію |
Спектрометр, твердомір, ШМ |
|
Пластикові гранули |
Скломіст, в'язкість, вологість, горючість |
За партію |
Індекс течії розплаву, DSC, апарат UL 94 |
|
Ресорна сталь |
Межа міцності, опір втомі, формування |
За партію |
Машина для розтягування, випробування на втому |
|
Станція |
Параметри контролю |
Частота |
метод |
|
Намотування котушки |
Підрахунок витків, напруга, опір, ізоляція |
Кожна одиниця |
Автоматична обмотка зі зворотним зв'язком, омметр |
|
Плунжерна обробка |
Допуск на розміри, обробка поверхні, твердість |
Кожні 100 одиниць |
ШМ, профілометр, твердомір |
|
Контактна збірка |
Вирівнювання, тиск, стійкість, якість пайки |
Кожні 100 одиниць |
Силомір, мікроомметр, XRF |
|
Лиття корпусу |
Температура, тиск, точність розмірів |
Кожен цикл |
SCADA моніторинг, SPC схеми |
|
Вузол |
Робоча напруга, хід, час відгуку |
Кожна одиниця |
Автоматизований випробувальний стенд, реєстрація даних |
|
Тестовий елемент |
Стандартний |
Розмір вибірки |
|
Діапазон робочої напруги |
0,85-1,1×Un (пікап), >0,2×Un (випадання для UVR) |
100% |
|
Час відгуку (розрив) |
<50 мс при номінальній напрузі |
100% |
|
Контактний опір |
<50 мОм (допоміжний), <100 мОм (сигналізація) |
100% |
|
Діелектрична витримувана напруга |
2 кВ змінного струму/1 хв |
100% |
|
Опір ізоляції |
>100 МОм при 500 В постійного струму |
100% |
|
Механічна робота |
10 циклів, гладка, без прилипань |
100% |
|
Сумісність із фіксацією |
Сполучення з призначеною рамою MCCB |
100% |
|
Візуальна перевірка розмірів |
Позначення постійності, модульності |
100% |
|
Відбір проб на електричну витривалість |
1000 операцій при номінальному навантаженні |
AQL 1.0 |
|
Цілісність упаковки |
Тест на падіння, вібрація (ISTA 3A) |
За партію |
|
Категорія обладнання |
Специфікація машини |
функція |
Ємність |
|
Обмотка котушки |
Намотувальні машини з ЧПУ (Nittoku/Marsilli) з контролем натягу |
Прецизійне виробництво котушок |
20 000 котушок/день |
|
Штампування та формування |
60-тонний прогресивний прес (Bruderer) |
Контактне штампування, пружинне формування |
30 000 компонентів/день |
|
Лиття під тиском |
Термопластичний прес 80 тонн (Арбург) |
Корпус, корпуси, затискачі для DIN-рейки |
10 000 корпусів/день |
|
Збірка |
Трудове зібрання |
Збірка, калібрування, тестування |
5000 аксесуарів/день на лінію |
|
Тестове обладнання |
Автоматизований випробувальний стенд аксесуарів |
Експлуатаційні характеристики, терміни, довговічність |
1000 одиниць/год |
|
Тестер на механічну витривалість |
Перевірка 100 000 циклів |
200 одиниць одночасно |
|
|
ЕМС випробувальна камера |
Випробування на стійкість/випромінювання |
100 одиниць/добу |
|
Категорія товару |
Місячна ємність |
Стандартний час виконання |
Можливість термінового замовлення |
|
Шунтові відключення (усі напруги) |
300 000 одиниць |
4-5 тижнів |
3 дні |
|
Розчіплювачі мінімальної напруги |
200 000 одиниць |
4-5 тижнів |
3 дні |
|
Допоміжні контакти |
500 000 одиниць |
4-5 тижнів |
3 дні |
|
Мотооператори |
50 000 одиниць |
4-5 тижнів |
5 днів |
|
Комунікаційні модулі |
30 000 одиниць |
4-5 тижнів |
5 днів |
|
відділ |
Персонал |
Експертиза |
Обов'язки |
|
R&D Engineering |
5 інженерів |
Електромагнітне проектування, контактна фізика, вбудовані системи, бездротовий зв'язок |
Нова розробка аксесуарів, розумні функції, патентне портфоліо (30+ патентів) |
|
Інженерія процесів |
15 інженерів |
Автоматизація намотування котушок, точне штампування, формування пластику, економічне виробництво |
Оптимізація виробництва, підвищення врожайності (>99%), зниження витрат |
|
Тестування та перевірка |
12 інженерів |
Відповідність IEC 60947, випробування на довговічність, електромагнітна сумісність, симуляція середовища |
Координація типових випробувань, аналіз відмов, управління сертифікацією |
|
Розробка додатків |
10 інженерів |
Інтеграція MCCB, системи управління, інтерфейс BMS/SCADA |
Технічна підтримка замовника, проектування системи, введення в експлуатацію |
|
Гарантія якості |
25 техніків |
ISO 9001, IATF 16949, статистичний контроль процесів, метрологія |
Аудит постачальника, аудит процесу, коригувальні дії, калібрування |
Наше виробництво представляє40 років спеціалізації в аксесуарах для низьковольтних розподільних пристроїв, поставляючи аксесуари MCCB, які перевищують світові стандарти завдяки:
Власний дизайн рубильника: Аксесуари, розроблені спеціально для бездоганної інтеграції з основними платформами MCCB (Schneider NSX, ABB Tmax, Eaton NZM, Chint NXM), забезпечуючи встановлення без інструментів і надійну роботу
Інноваційний розумний аксесуар: Власні бездротові допоміжні контакти та датчики моніторингу енергії, які перетворюють звичайні вимикачі на розумні пристрої з підтримкою Інтернету речей без заміни вимикачів
Вертикальна інтеграція:Власна намотка котушки з вакуумним просоченням, точним контактним штампуванням і термопластичним формуванням, що забезпечує повний контроль якості та швидке налаштування
Тестування інфраструктури: понад 2 мільйони доларів інвестовано в автоматизоване тестування, включаючи перевірку механічної міцності за 100 000 циклів, тестування на несприйнятливість до електромагнітної сумісності та тестування на сумісність MCCB
Швидке налаштування: Гнучке виробництво, що дозволяє налаштувати напругу, конфігурацію контактів і протокол зв’язку з 2-тижневим терміном виконання
Цифрове виробництво: Реалізація Industry 4.0 із повною можливістю відстеження, прогнозованою аналітикою якості та автоматизованим калібруванням, що забезпечує узгодженість параметрів ±3%.
Наша команда інженерів надає прямі консультації щодо технічних специфікацій, перевірки сумісності MCCB, інтеграції розумних будівель або планування аудиту заводу, щоб переконатися, що ваші системи електричного захисту та керування відповідають як функціональним вимогам, так і цілям довгострокової надійності.
