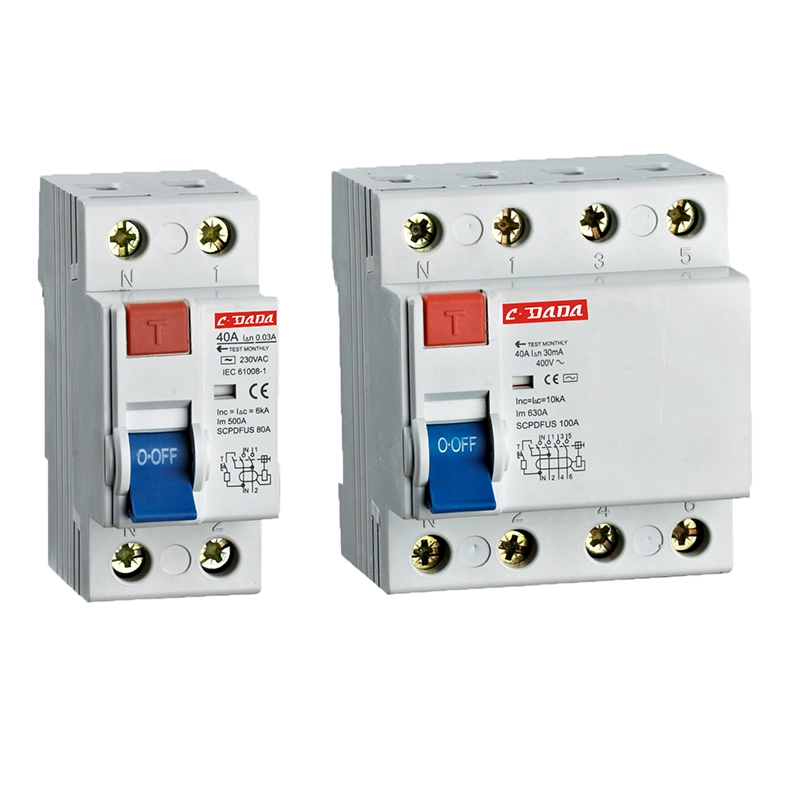

Що таке автоматичний вимикач залишкового струму?

A Автоматичний вимикач залишкового струму(RCCB) — це важливий пристрій електробезпеки, призначений для захисту людей і майна від ураження електричним струмом, небезпеки пожежі та струмів витоку. У сучасних електричних системах, де житлові, комерційні та промислові навантаження стають дедалі складнішими, дифференційовані автоматичні автоматичні вимкнення відіграють важливу роль у забезпеченні безпечного розподілу електроенергії. Ця стаття містить вичерпний посібник із розуміння того, як працюють RCCB, чому вони необхідні, як вибрати правильну модель, загальні методи встановлення, поради з обслуговування та реальні застосування. Це також допомагає читачам вирішити практичні проблеми, такі як незручне спотикання, неправильний розмір і проблеми сумісності системи.

Зміст

• 1. Вступ до автоматичного вимикача залишкового струму
• 2. Як працює автоматичний вимикач залишкового струму
• 3. Типи ВРЗ та їх відмінності
• 4. Основні переваги та механізми захисту
• 5. RCCB проти MCB проти RCBO
• 6. Як правильно вибрати ВЗВ
• 7. Інструкції зі встановлення та найкращі практики
• 8. Поширені проблеми та усунення несправностей
• 9. Технічне обслуговування та тестування
• 10. Застосування в різних галузях промисловості
• 11. Стандарти безпеки та відповідність
• 12. Часті запитання
• 13. Висновок

1. Вступ до автоматичного вимикача залишкового струму

Автоматичний вимикач залишкового струму (RCCB) — це електричний захисний пристрій, який відключає ланцюг щоразу, коли виявляє дисбаланс між живим і нейтральним струмами. Цей дисбаланс зазвичай вказує на струм витоку, що тече на землю, що може бути небезпечним для людей або призвести до електричних пожеж.

На відміну від стандартних захисних пристроїв, ВЗВ не захищають від перевантаження або короткого замикання. Натомість їх основна роль полягає в забезпеченні особистої безпеки шляхом виявлення навіть невеликих струмів витоку — часто до 30 мА.

2. Як працює автоматичний вимикач залишкового струму

Принцип роботи вимикача залишкового струму заснований на чинному законі Кірхгофа, який стверджує, що струм, що входить у ланцюг, повинен дорівнювати струму, що виходить з нього. Якщо є різниця, це вказує на витік.

Всередині ВЗВ трансформатор струму постійно контролює живий і нейтральний провідники. За нормальних умов магнітні поля компенсують одне одного. Однак, коли відбувається витік, дисбаланс запускає механізм відключення.

• Нормальний стан: живий струм = струм нейтралі
• Стан несправності: живий струм ≠ струм нейтралі
• Дія відключення: ланцюг відключається миттєво (мілісекунди)

Така швидка реакція робить дифференційовані автоматичні автомати надзвичайно ефективними для запобігання ураженням електричним струмом.

3. Типи ВРЗ та їх відмінності

Для різних застосувань потрібні різні типи RCCB. Нижче наведено розподіл найпоширеніших типів:

4. Основні переваги та механізми захисту

Дифференційовані автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні вимикачі забезпечують кілька рівнів захисту, що робить їх незамінними в сучасних електричних системах:

• Захист від ураження електричним струмом:Запобігає нещасним випадкам зі смертельним результатом, миттєво відключаючи несправні ланцюги.
• Запобігання пожежі:Зупиняє струми витоку, які можуть перегріти проводку.
• Захист обладнання:Зменшує пошкодження, спричинені замиканнями на землю.
• Висока чутливість:Виявляє витік від 10 до 30 мА.
• Швидкий час відповіді:Поїздки протягом мілісекунд.

Ці переваги роблять ВЗВ незамінними як в житлових, так і в промислових електричних інфраструктурах.

5. RCCB проти MCB проти RCBO

Багато користувачів плутають автоматичні вимикачі з автоматичними вимикачами та автоматичними автоматичними автоматами. Таблиця нижче пояснює відмінності:

У багатьох установках дифференційні вимикачі використовуються разом із автоматичними вимикачами для досягнення повного захисту.

6. Як правильно вибрати ВЗВ

Вибір правильного RCCB має вирішальне значення для забезпечення безпеки та ефективності системи. Зверніть увагу на такі фактори:

• Номінальний струм:Відповідність навантаженню системи (наприклад, 25A, 40A, 63A).
• Рівень чутливості:30 мА для індивідуального захисту, 100 мА–300 мА для протипожежного захисту.
• Кількість полюсів:2-полюсний для однофазних, 4-полюсний для трифазних систем.
• Вибір типу:AC, A або B залежно від характеристик навантаження.
• Надійність бренду:Вибирайте сертифікованих виробників із підтвердженою безпекою.

7. Інструкції зі встановлення та найкращі практики

Правильне встановлення має важливе значення для роботи RCCB. Неправильна проводка може призвести до неприємного відключення або несправності.

• Забезпечте правильне підключення фази та нейтралі.
• Встановіть RCCB перед кінцевими контурами.
• Уникайте змішування нейтральних проводів між ланцюгами.
• Перевірте пристрій після встановлення за допомогою кнопки тестування.
• Дотримуйтесь місцевих електричних норм і стандартів.

8. Поширені проблеми та усунення несправностей

Навіть високоякісні ВТЗ можуть мати проблеми. Ось типові проблеми та способи їх вирішення.

• Неприємне відключення:Часто викликано витоком із кількох пристроїв або поганою ізоляцією.
• Помилка скидання:Може вказувати на постійне замикання на землю.
• Без поїздки під час тесту:Пристрій може бути несправним і потребує заміни.
• Перегрів:Це викликано слабкими з’єднаннями або перевантаженням.

9. Технічне обслуговування та тестування

Регулярне обслуговування забезпечує тривалу надійність ВТЗ:

• Щомісяця натискайте кнопку тестування, щоб перевірити роботу.
• Щорічно перевіряйте з’єднання електропроводки.
• Замінюйте застарілі пристрої кожні 8–10 років.
• Слідкуйте за ознаками зміни кольору або горіння.

10. Застосування в різних галузях промисловості

Автоматичні вимикачі залишкового струму широко використовуються в різних секторах:

• Житлові будинки:Кухні, ванні кімнати та зовнішні контури.
• Комерційні приміщення:Офіси, торгові центри та готелі.
• Промислові підприємства:Пульти захисту та керування механізмами.
• Охорона здоров'я:Критичні системи життєзабезпечення та лабораторії.
• Зарядні станції для електромобілів:Високочутливе виявлення витоку.

11. Стандарти безпеки та відповідність

Для забезпечення надійності та продуктивності RCCB повинні відповідати міжнародним стандартам безпеки. Ці стандарти визначають такі параметри, як час відключення, чутливість до витоку та випробування на витривалість.

Відповідність гарантує стабільну роботу пристрою в умовах несправності та відповідає глобальним очікуванням безпеки.

12. Часті запитання

Q1: Чи захищає RCCB від короткого замикання?
Ні, він захищає лише від витоку на землю. MCB необхідні для захисту від короткого замикання.

Q2: Чому мій RCCB часто спрацьовує?
Це може статися через несправність приладів, проблеми із ізоляцією або сукупний витік.

Q3: Чи може RCCB працювати без заземлення?
Не рекомендується. Правильне заземлення забезпечує ефективну роботу.

Питання 4: Як часто слід перевіряти RCCB?
Принаймні раз на місяць за допомогою вбудованої тестової кнопки.

Q5: Який термін служби RCCB?
Зазвичай 8–10 років залежно від умов використання.

13. Висновок

Автоматичний вимикач залишкового струму є одним із найважливіших пристроїв безпеки в будь-якій електричній системі. Він забезпечує рятівний захист, виявляючи струми витоку та відключаючи ланцюги протягом мілісекунд. Незалежно від того, чи використовуються вони в будинках, на заводах чи в комерційних будівлях, дифференційовані автоматичні автоматичні вимкнення значно знижують ризик ураження електричним струмом і пожежі.

Вибір правильного типу, правильна його установка та регулярне технічне обслуговування гарантують довгострокову безпеку та стабільність системи. Оскільки попит на електроенергію продовжує зростати, автоматичні автоматичні автоматичні вимкнення залишаються основним компонентом сучасних систем розподілу електроенергії.
