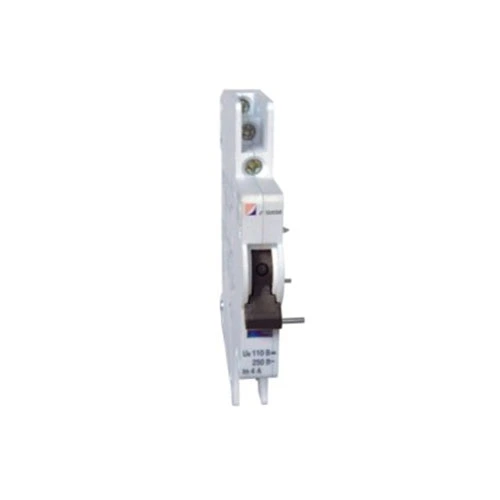

Сигналізація MCB і допоміжний контакт

CDADA є виробником і постачальником із понад 40-річним досвідом, ми бачили надто багато проектів, де оператори панелей пропускали спрацьовуючий вимикач, поки не стало надто пізно. Ось чому ми розробили сигналізацію та допоміжний контакт CDADA MCB (DAB7-FL): розумне, компактне рішення, яке дає вам два критичні сигнали в одному модулі — положення вимикача (ON/OFF) і причину відключення (перевантаження/коротке замикання).

Наша порада: якщо ваша система керування потребує розрізнення між ручним вимкненням і відключенням через несправність, це аксесуар, який ви повинні вказати. Стандартні допоміжні контакти самі по собі не можуть визначити різницю, але наші можуть.

Двофункціональний дизайн: один модуль, два сигнали

CDADA MCB Alarm & Auxiliary Contact має два незалежних контакти перемикання з розумним механічним перемикачем:

★ Жовтий індикатор на «A»: обидва контакти діють як допоміжні контакти → сигналізує стан MCB ON/OFF

★ Жовтий індикатор на «AL»:

★ Лівий контакт = допоміжний (статус ON/OFF)

★ Правий контакт = Сигналізація (активується лише тоді, коли MCB спрацьовує через несправність)

★ Це означає, що ви можете підключити:

★ Зелене світло для показу «живлення ввімкнено»

★ Червоне світло або вхід ПЛК для запуску «тривоги про несправність»

★ Все з одного додаткового модуля на вашому DAB7-63 MCB.

Технічні характеристики

Важливо: цей аксесуар не можна використовувати окремо — його потрібно встановити безпосередньо на DAB7-63 MCB.

Посібник зі встановлення (від наших інженерів)

★ Виконайте такі кроки для безпечної та надійної роботи:

★ ВИМКНІТЬ ланцюг перед встановленням.

★ Посуньте модуль DAB7-FL на лівий бік DAB7-63 MCB до клацання.

★ Закріпіть двостороннім скотчем із комплекту (для стійкості до вібрації).

★ Підключіть дроти до 4 клем (2 на контактну групу):

★ Використовуйте ліву пару для допоміжного (статус)

★ Використовуйте праву пару для тривоги (виявлення поїздки)

★ Встановіть жовтий селектор на «AL», якщо вам потрібна функція сигналізації про несправність.

★ Перевірка: вручну вимкніть автоматичний вимикач — лише контакт сигналізації має змінити стан під час відключення через несправність.

★ Професійна порада: чітко позначте дроти! Багато техніків під час введення в експлуатацію плутають допоміжні та сигнали тривоги.

Коли слід використовувати це замість стандартного допоміжного контакту?

Типові застосування:

★ Моніторинг PDU центру обробки даних

★ Сонячні комбайнери

★ Промислові панелі управління

★ Системи управління будівлею (BMS)

★ Схеми безпеки ліфтів або систем опалення, вентиляції та кондиціонування

Часті запитання

Питання 1: чи можу я використовувати це на автоматичних вимикачах, які не належать до CDADA?

A1: Ні. DAB7-FL механічно та розмірно розроблено лише для вимикачів CDADA DAB7-63. Він не підійде до автоматичних вимикачів Schneider, ABB або Siemens.

Q2: Як насправді працює контакт сигналізації?

A2: Всередині MCB механізм фіксатора відключення рухається по-різному під час відключення теплової/магнітної несправності порівняно з ручним вимиканням. DAB7-FL виявляє цю механічну різницю та активує контакт тривоги лише під час реальних несправностей.

Питання 3: Чи потрібно підключати обидва контакти?

A3: Не обов'язково. Ви можете використовувати лише допоміжний пристрій, лише сигналізацію або обидва — залежно від вашої логіки керування. Модуль забезпечує гнучкість.

Q4: Чи підходить він для сонячних систем постійного струму?

A4: Так! Завдяки номінальному напрузі DC-12 110 В/0,5 А, він ідеально підходить для моніторингу сонячних ліній, де потрібно дистанційно виявляти несправності фотоелектричних батарей.

Q5: Чому варто вибрати CDADA замість загальних брендів?

A5: Оскільки ми пропонуємо:

● Справжня дискримінація несправностей (не лише визначення положення)

● Повна інтеграція з автоматичними вимикачами DAB7 — без перехідних пластин

● Механічне з’єднання перевірено на заводі – немає люфту або пропущених сигналів

● Чіткий візуальний індикатор (жовтий прапор) для польової перевірки

● Глобальні сертифікати (CE, CB, RoHS) для безпроблемних проектів

Заключна примітка від CDADA R&D

У сучасних електричних системах «увімкнення/вимкнення» недостатньо — потрібен інтелект. Наші сигнальні та допоміжні контакти MCB перетворюють простий вимикач на діагностичний вузол, допомагаючи створювати розумніші та безпечніші панелі. І оскільки це зроблено тією ж командою, що розробляє MCB, ви отримуєте ідеальну синергію — без припущень». — Команда розробки продуктів CDADA

Готові замовити? Ми пропонуємо:

● Оптові знижки для будівельників панелей

● Попередньо зібрані блоки MCB + DAB7-FL (економія праці)

● Безкоштовні схеми підключення та приклади логіки ПЛК
