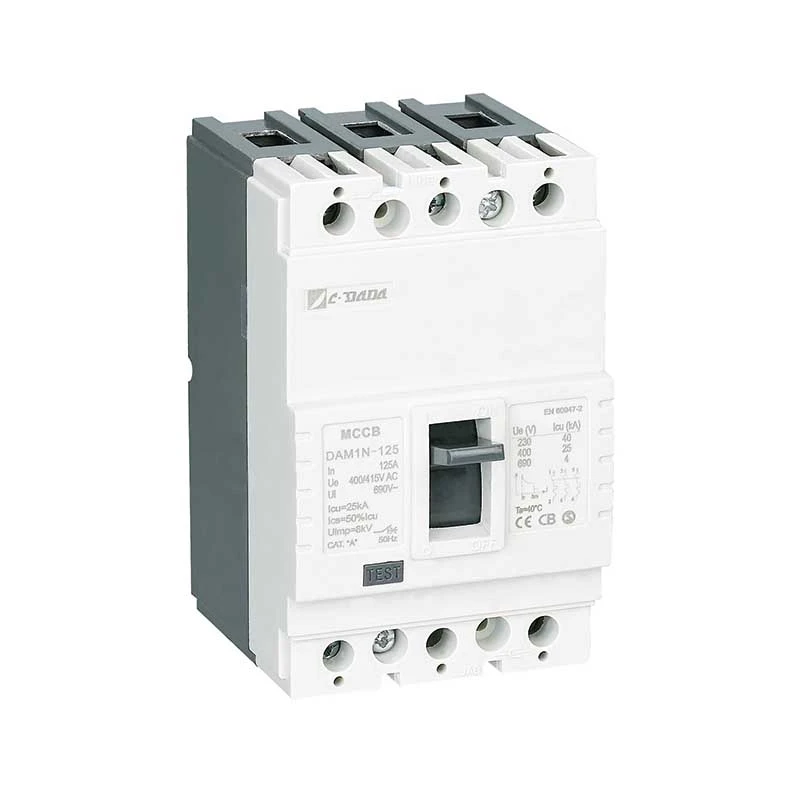

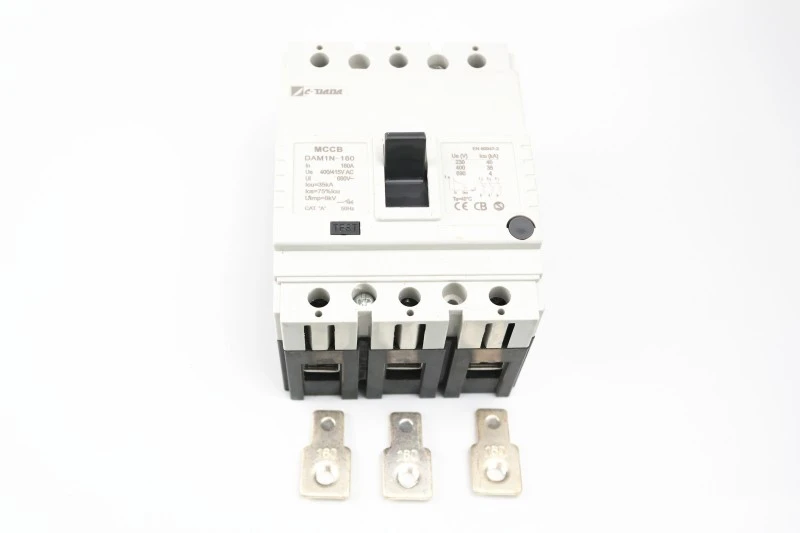

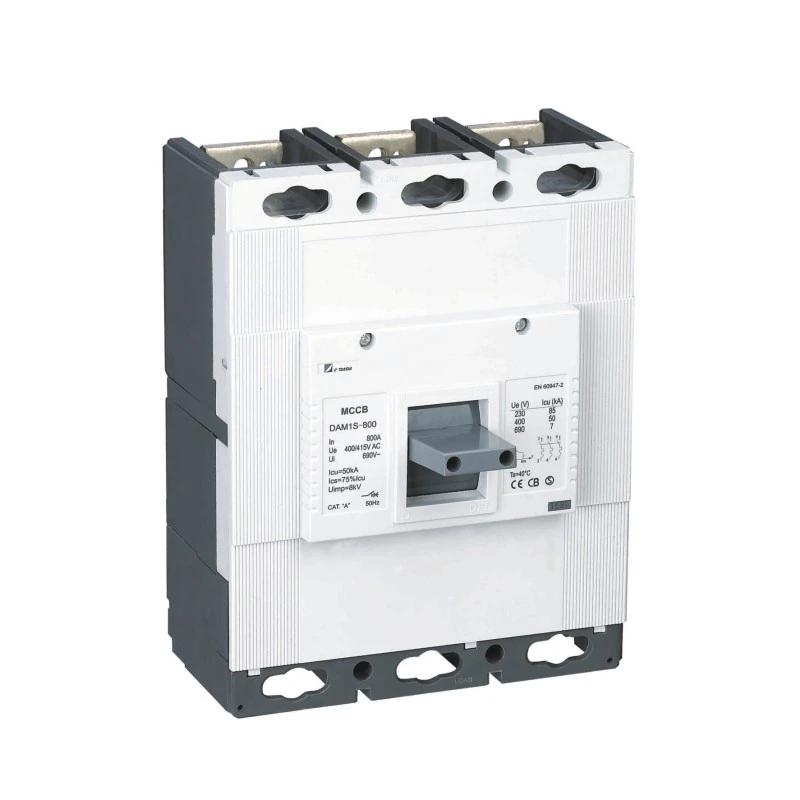

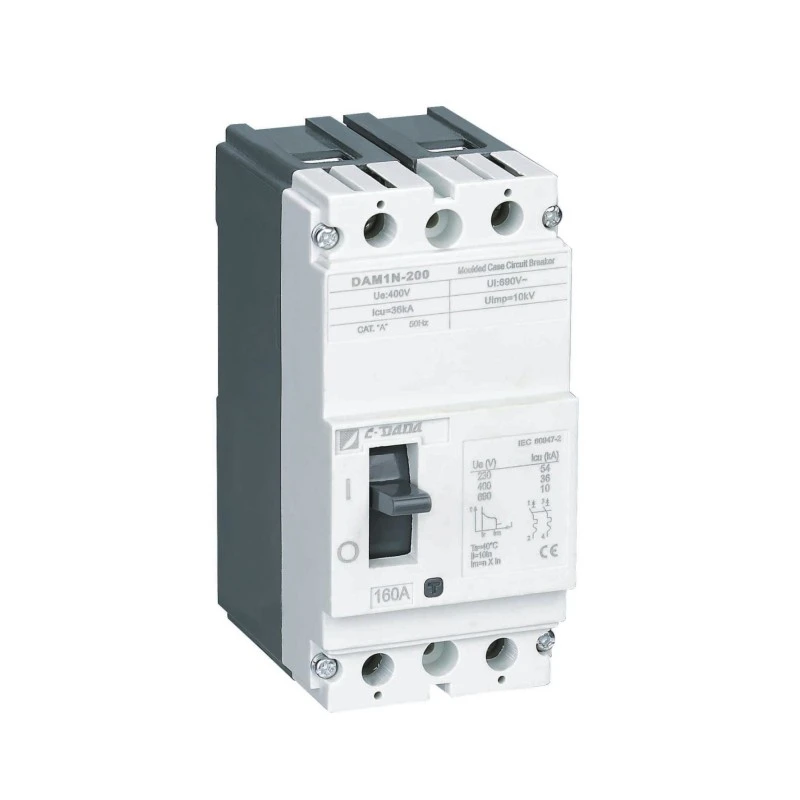

Автоматичний вимикач у литому корпусі фіксованого типу

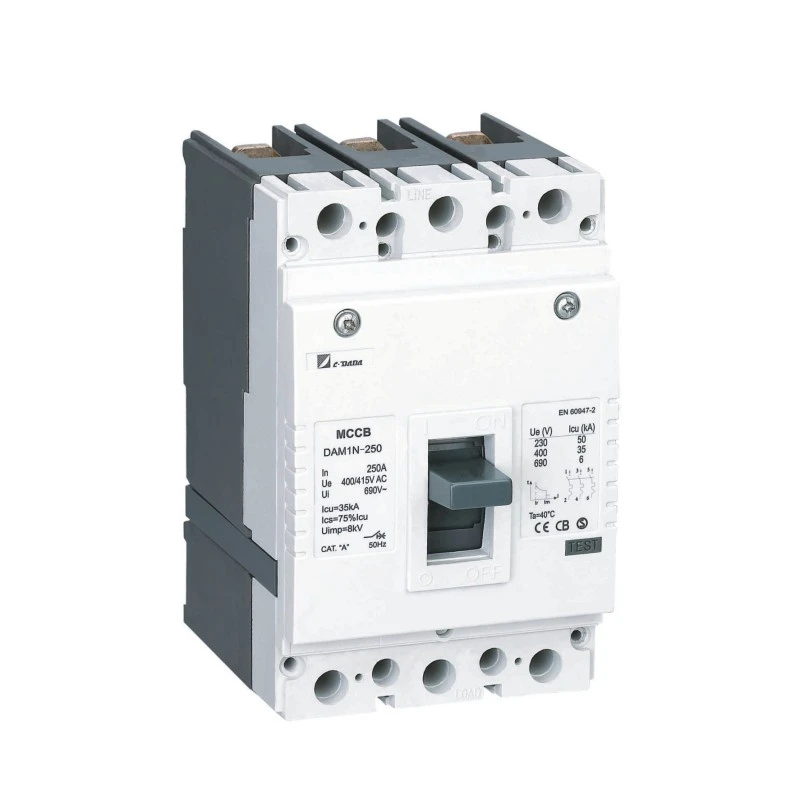

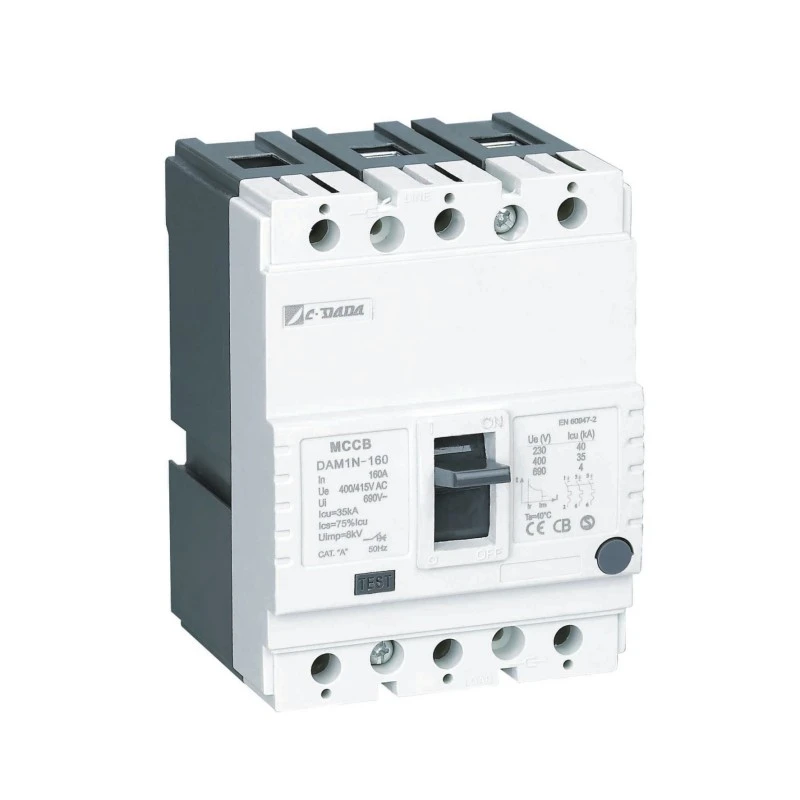

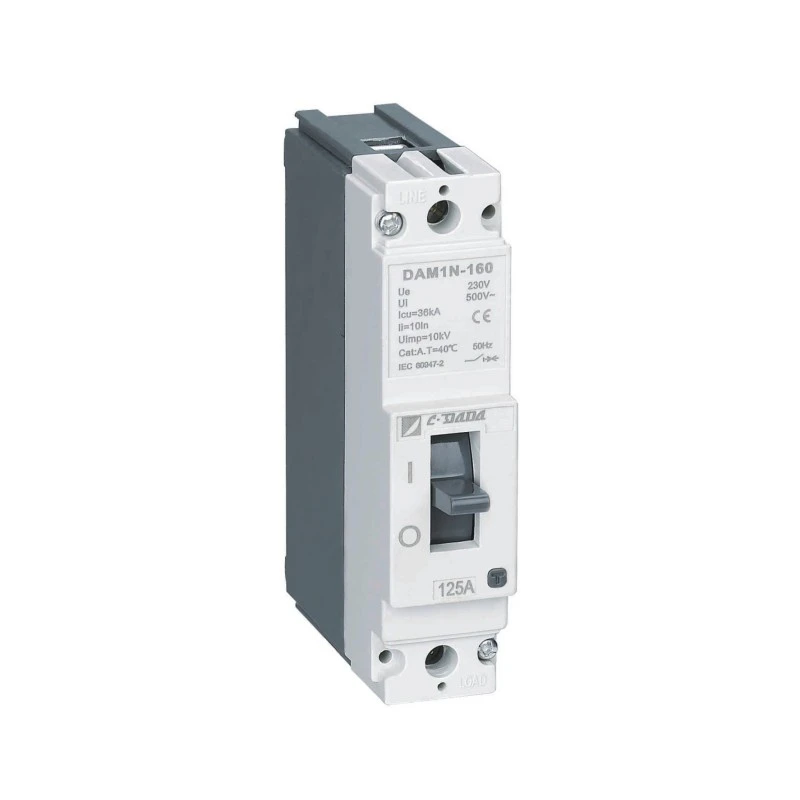

Серія автоматичних вимикачів CDADA у литому корпусі (MCCB) DAM1 відповідає потребам будь-якого застосування, від невеликих користувачів до промислових трансформаторів і розподільних установок.

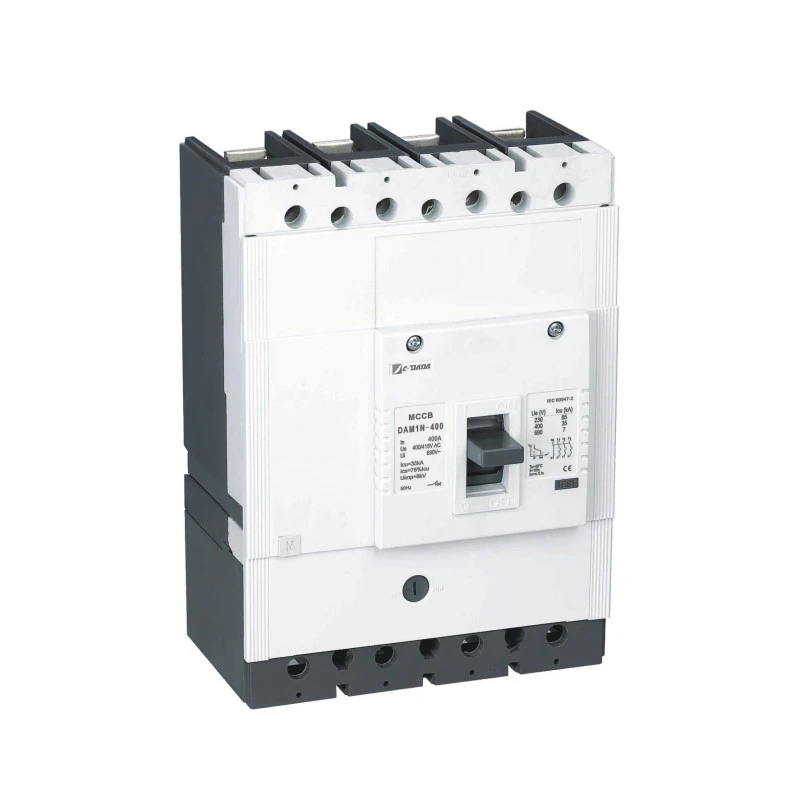

Серія DAM1 має сім типорозмірів, до 1600 A, відключаючу здатність до 100 kA, робочу напругу до 1000 Вольт, легко задовольняє різноманітні комплексні потреби в електричних і механічних аксесуарах, надає різноманітні монтажні рішення для максимального задоволення потреб будь-якої системи живлення.

З глобальною сертифікацією KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 є найкращим вибором для світових заводів з виробництва електроприладів і OEM.

Основні характеристики

Електричні параметри автоматичного вимикача DAM1 MCCB у литому корпусі

● Icu: O-t-CO тест (O: відкритий маневр, CO: закритий-відкритий маневр, t: тривалість очікування)

● Ics: тест O-t-CO-t-CO (O: відкритий маневр, CO: закритий-відкритий маневр, t: тривалість очікування)

★ Положення ON/I: вказує на те, що контакти вимикача замкнуті. У цьому положенні важіль рубильника знаходиться у верхньому положенні

★ Положення ВИМКНЕННЯ: вказує на те, що вимикач розімкнуто через будь-яку несправність (перевантаження або коротке замикання). У цьому випадку важіль вимикача знаходиться в середньому положенні між положеннями ON і OFF. Щоб перевести вимикач, який знаходиться в положенні відключення, у положення ON; натисніть важіль рубильника вниз, як показано знаком ВИМК

Вимикач повинен бути налаштований зі звуком "клацання". Після цього потягніть важіль, як показано знаком ON, щоб замкнути вимикач

★ Положення OFF/0: вказує на те, що контакти вимикача розімкнуті. Таким чином, важіль рубильника знаходиться в нижньому положенні.

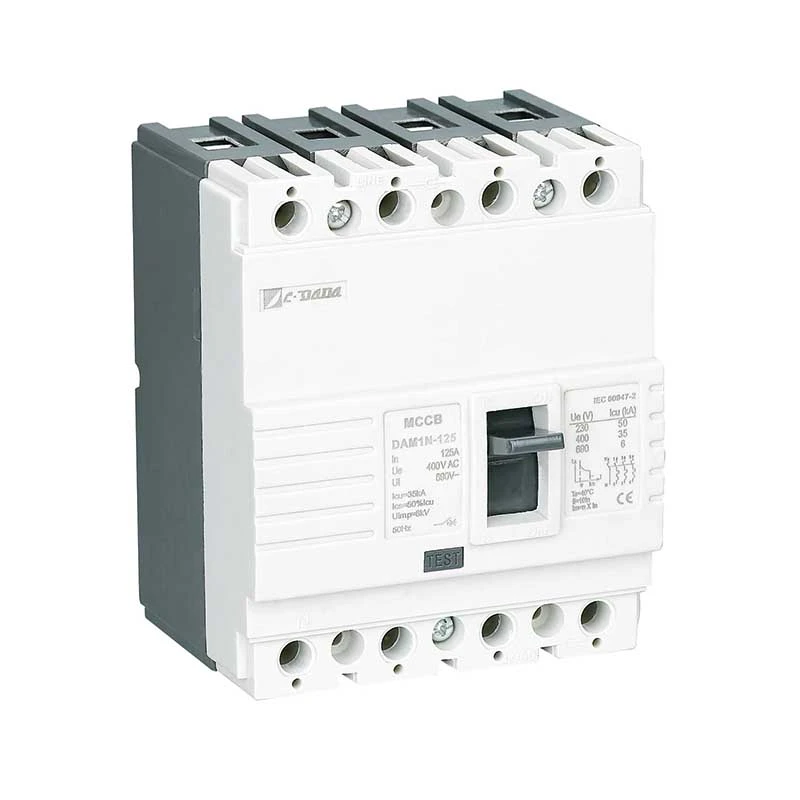

Фізичні параметри автоматичного вимикача DAM1-125 MCCB у литому корпусі

Принцип роботи та механізм захисту

★ Тепловий захист (перевантаження)

Біметалева стрічка згинається при нагріванні тривалим надструмом (> номінальний струм). Швидкість вигину пропорційна величині струму, що забезпечує відключення, обернене до часу, яке імітує термічну поведінку кабелю, запобігаючи неприємним відключенням і захищаючи обладнання.

★ Магнітний захист (коротке замикання)

Під час короткого замикання (наприклад, фаза-фаза або фаза-земля) магнітне поле сильного струму миттєво тягне плунжер соленоїда, звільняючи засувний механізм протягом мілісекунд, відключаючи струм замикання до того, як станеться теплове пошкодження.

Переваги продукту

★ Корпус і кришка:

Як матеріал для корпусу та покриття було використано поліефірну скловолокну відповідно до стандарту EN 60512-20-2. Цей матеріал, який у літературі називається BMC (Bulk Molding Compound), є кращим завдяки високим електричним і механічним показникам і може постійно витримувати температуру 160 ℃. Матеріал BMC не горить при контакті з дротом при температурі 960 ℃ відповідно до IEC 695-2-1

Біметал: Біметал - це матеріал, що складається з комбінації двох пластинчастих металів з різними коефіцієнтами розширення проти тепла. Струм, що проходить через вимикач, нагріває біметал. Завдяки впливу цього тепла. біметал згинається в бік пластини з меншою довжиною. Оскільки тепло збільшується зі збільшенням струму, що проходить через вимикач, біметал сильніше нагрівається і більше згинається. Таким чином, він керує механізмом відкривання, щоб відкрити вимикач.

★ Контакти:

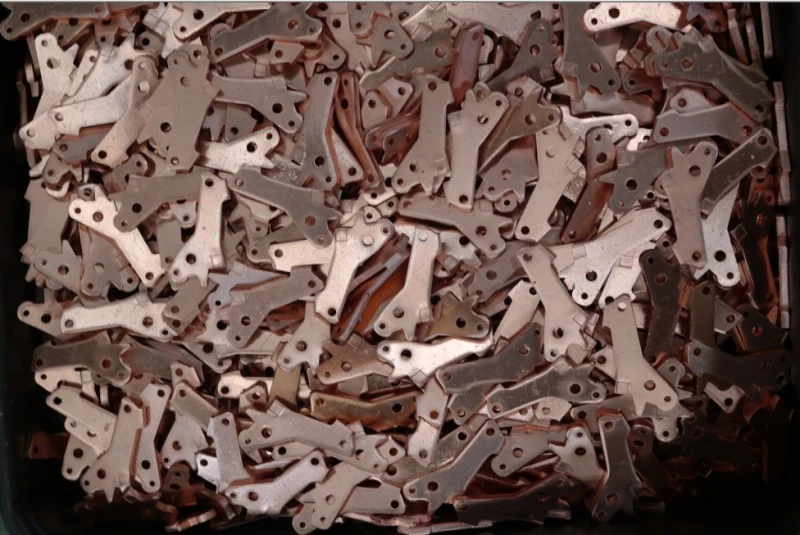

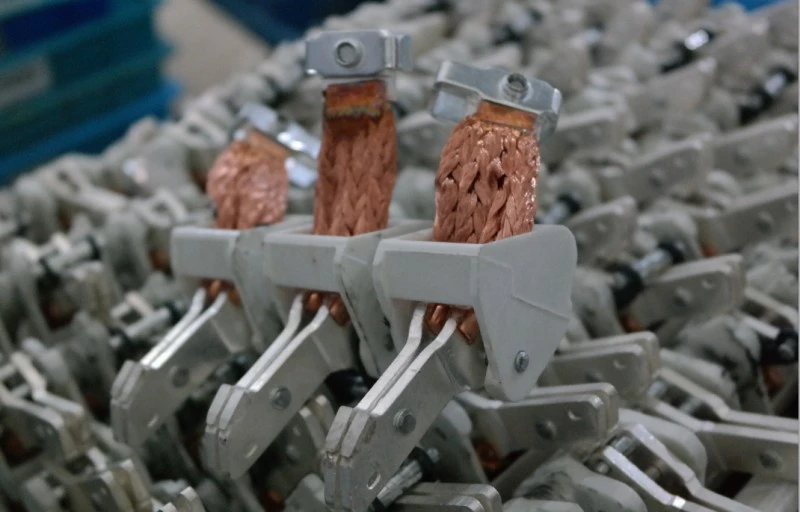

Контактний сплав визначається для вимикачів, враховуючи величини струму розриву та зносу та конструкцію. Зазвичай контакти зі срібла, графіту, нікелю, вольфрамового сплаву використовуються у вимикачах. Контакти, які виготовлені зі срібно-графітових сплавів із більш гладкою структурою, використовуються у фіксованих (нижніх) контактах, срібні вольфрамові контакти, які є більш твердими, використовуються у рухомих (верхніх) контактах. У рухомих контактах забезпечена штампована структура. Таким чином, штамповані та твердосплавні контакти мають місце на м’яких фіксованих контактах у кожному відкриванні-закриванні.

Таким чином забезпечується найменший опір. Рухомий контакт повинен дуже добре торкатися нерухомого контакту, щоб мати низький контактний опір. Однак надмірна сила контактного тиску призводить до пошкодження контактів за більш короткий період часу, ніж зазвичай. Контактні сплави дуже важливі для здорового відкривання-закривання.

★ Комірка дугового вогнегасника (сепаратор):

Сепаратори служать для гасіння дуги, яка утворюється при роботі вимикача, що працює під напругою. Поки рухомий контакт відокремлений від нерухомого контакту, струм продовжує протікати між контактами деякий час, і це називається дугою. Ця дуга повинна згаснути за дуже короткий час

★ Згасання дуги:

Дуга штовхається до сепараторів завдяки магнітному полю, що утворюється навколо дуги. Таким чином, дуга подовжується і стає тонкою та розривається між роздільними пластинами (Малюнок-5). Через характеристику матеріалу, який використовується для бічних стінок сепараторів, через високу температуру, спричинену дугою, виходить газ. Цей газ має важливий вплив на гасіння дуги.

застосування

Автоматичний вимикач у фіксованому литому корпусі (MCCB) CDADA DAM1 надійний у критичній інфраструктурі:

★ Промисловість: металургійні заводи, нафтогазові платформи, хімічні заводи

★ Охорона здоров'я: головні та допоміжні розподільні щити

★ Транспорт: залізнична сигналізація, системи багажу в аеропорту

★ Комерційні: хмарочоси, центри обробки даних, торгові центри, конференц-центри

★ Громадські місця: театри, стадіони, урядові будівлі

Переваги встановлення та обслуговування

★ Легка інтеграція:

Стандартний комплект включає збірні шини, фазові бар'єри та апаратуру

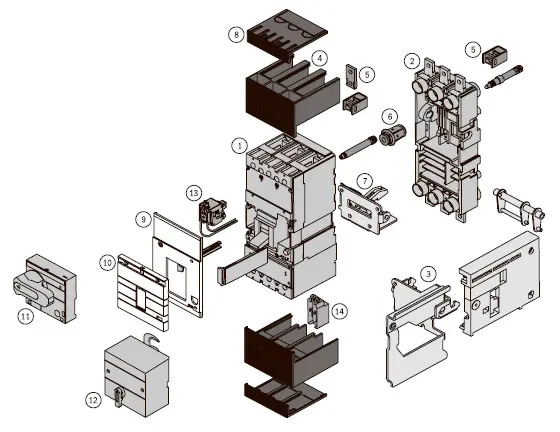

Додаткові аксесуари: сигнальні контакти, розчіплювачі/розчіплювачі мінімальної напруги, електричні приводи

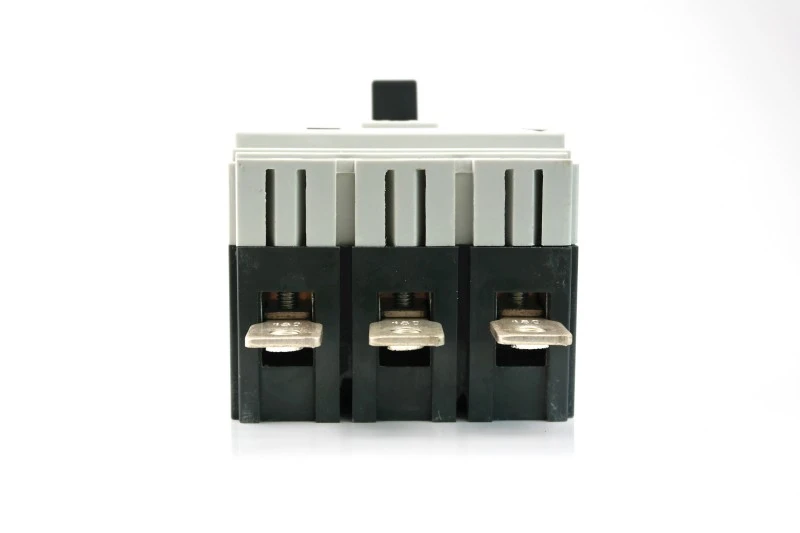

1) Підключити подовженою шиною (фото 1)

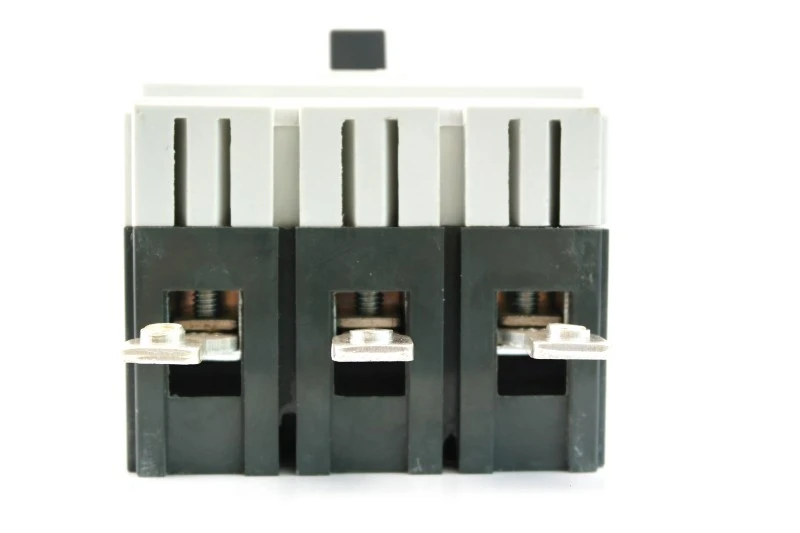

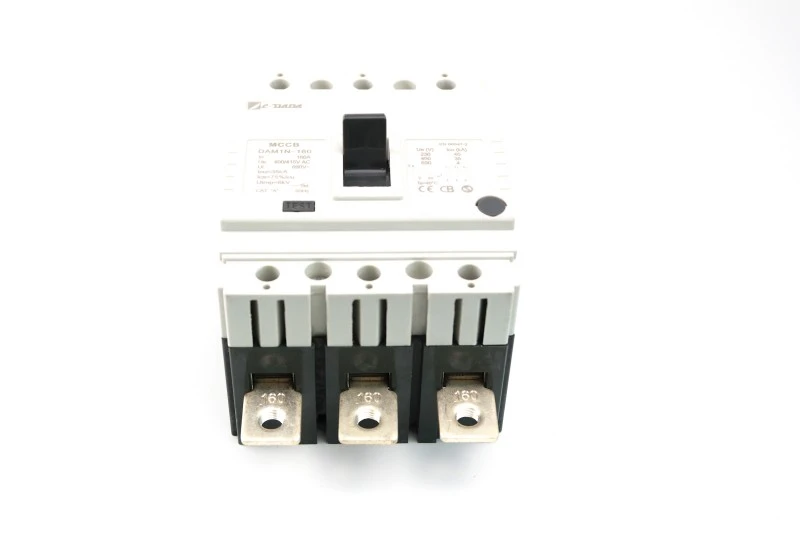

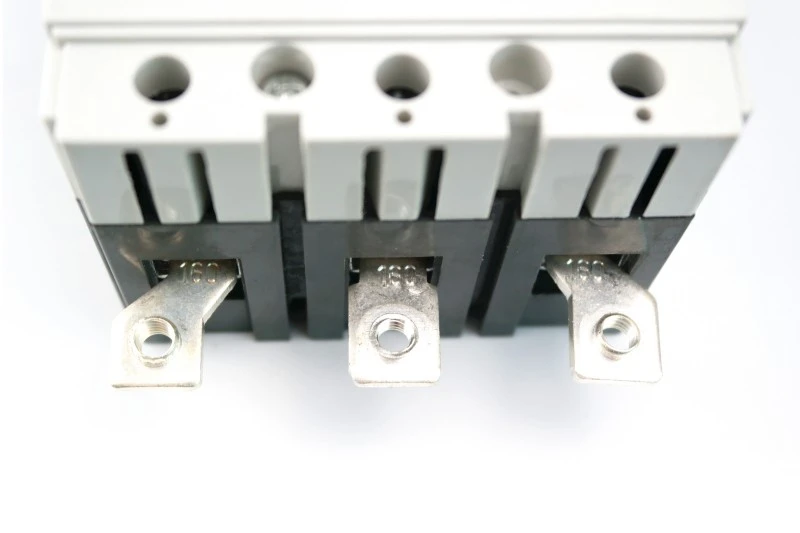

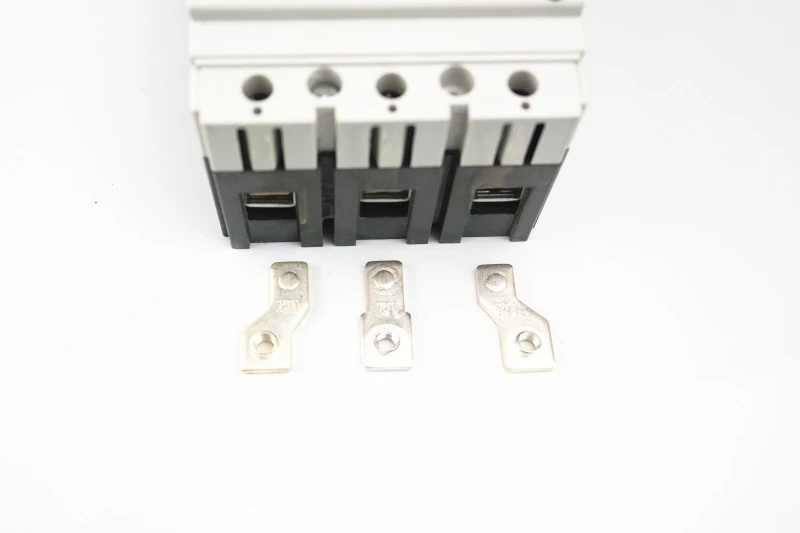

2) Підключіть за допомогою розширювального терміналу (фото 2)

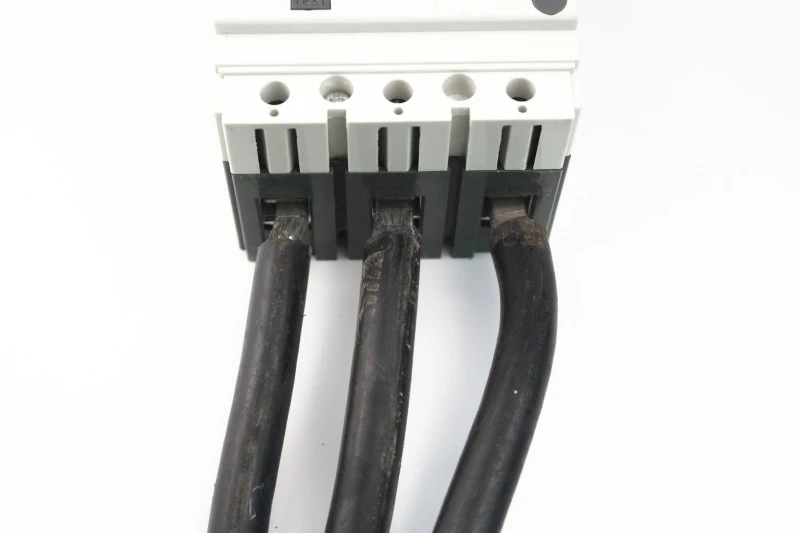

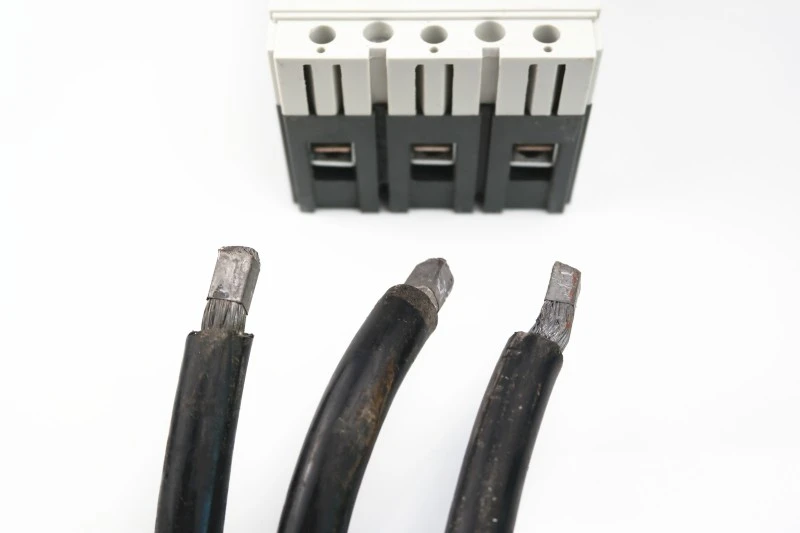

3) Підключіть безпосередньо кабель (фото 3) без використання кабельних наконечників.

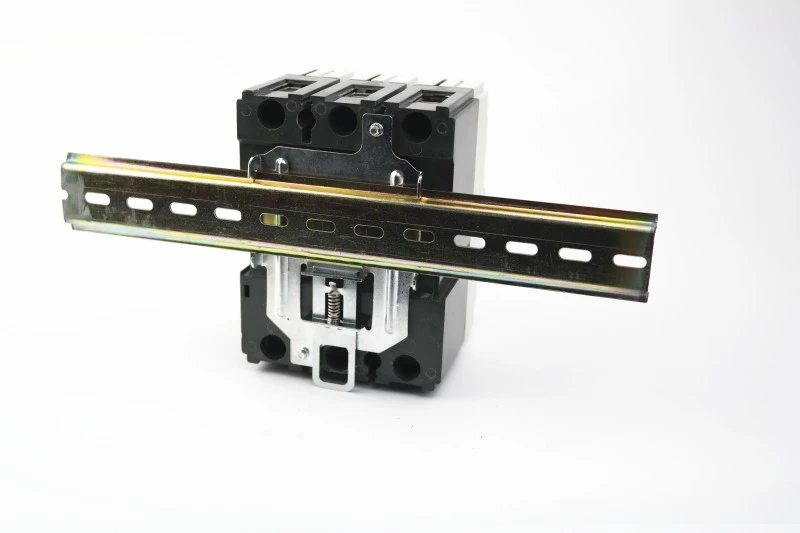

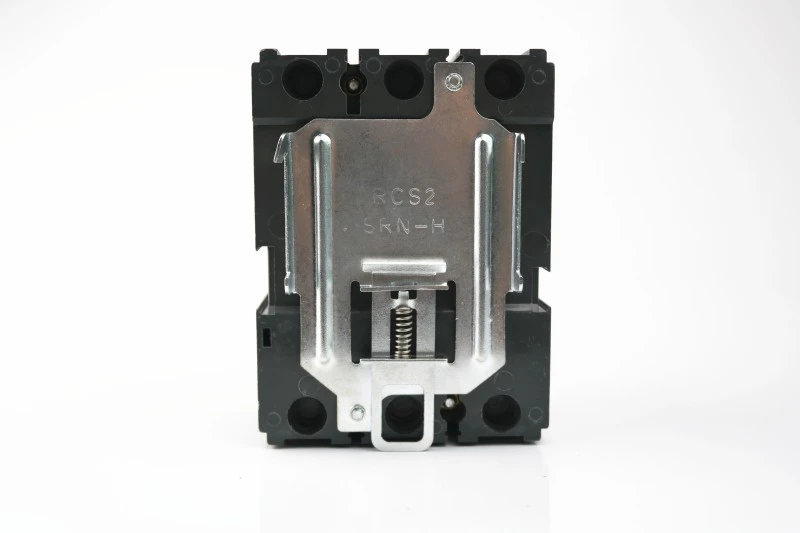

За допомогою спеціального затискача блоки 125 і 160 можна встановити на DIN-рейку.

Рулони з затискачем

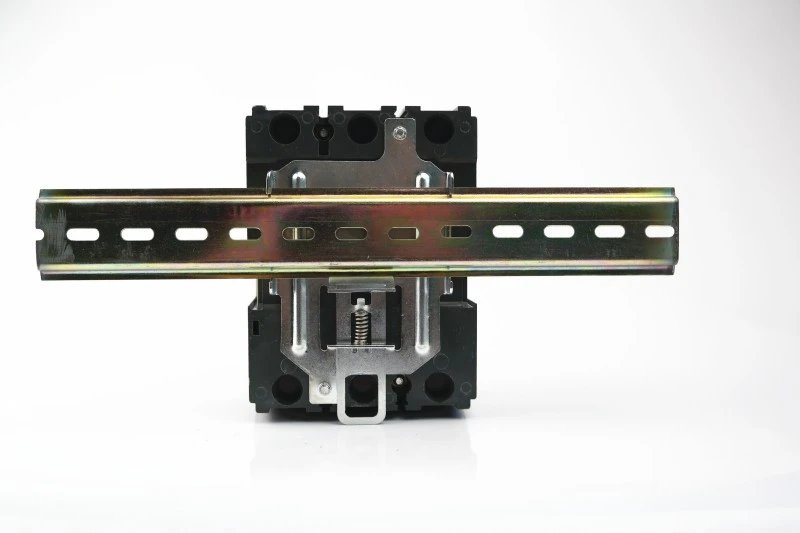

затискач з DIN-рейкою

затискач з DIN-рейкою

★ Компактний дизайн:

На 10–20% легший і компактніший за вітчизняні альтернативи

Забезпечує менші розміри корпусу → нижчі витрати на матеріали та доставку

★ Зручне скидання:

Чітка індикація TRIP запобігає сліпому повторному вмиканню

Чутне «клацання» підтверджує правильне механічне зачеплення

★ Готовність до майбутнього:

Підтримує вставні та висувні комплекти (для деяких моделей)

Сумісний із додатками для інтелектуального моніторингу

Чому варто вибрати CDADA?

1. Ми є провідним виробником протягом 42+ років. Наша компанія, заснована в 1983 році, розвивається дуже швидко протягом 40 років.

2. Група, що складається з 3 заводів, володіє виробничою площею 52 400 м² і налічує понад 500 співробітників. Ми інвестували майже десять мільйонів юанів, щоб розширити нашу діяльність і оновити наші цехи.

3. Фабричний аудит INTERTEK, DEKRA & GMC

4. Високоміцні коробки, захист піддонів, добре підходить для експортних перевезень на великі відстані

Часті запитання (FAQ)

Q1: Чи можна встановити автоматичний вимикач DAM1 у литому корпусі на DIN-рейку?

A1: Так — моделі 125A та 160A можна встановити на DIN-рейку за допомогою додаткового спеціального затискача. Більш високі рейтинги встановлюються лише на панелі.

Q2: Які сертифікати має серія DAM1?

A2: Він сертифікований CE, CB, ASTA, KEMA, SEMKO та RoHS, що забезпечує відповідність у ЄС, на Близькому Сході, у Південно-Східній Азії та за їх межами.

Q3: Як скинути вимикач після відключення?

A3: Спочатку повністю перемістіть важіль у положення ВИМК. (ви почуєте клацання), а потім потягніть його до положення УВІМК. Ніколи не примушуйте його безпосередньо з TRIP на ON.

Q4: Чи сумісні допоміжні пристрої?

A4: Так — контакти сигналізації, допоміжні контакти, розчіплювачі/розчіплювачі мінімальної напруги та електроприводи можна додавати без розбирання.

Q5: Чи підходить DAM1 для заміни старих вимикачів?

A5: Абсолютно. Його компактні розміри дозволяють безпосередньо замінювати застарілі автоматичні автоматичні вимикачі в більшості панелей, заощаджуючи час і витрати на оновлення.
