Чому захист ланцюга постійного струму стає критично важливим для майбутнього енергосистем?

Світова енергетика стає все більш залежною від постійного струму. Сонячні фотоелектричні батареї, системи зберігання енергії акумуляторів, станції зарядки електромобілів, телекомунікаційне обладнання та центри обробки даних містять важливі секції постійного струму. Оскільки ці додатки розширюються, захист ланцюга переміщується від допоміжного компонента до центральної частини безпеки системи. ААвтоматичний вимикач постійного струмуповинні швидко та безпечно відключати аномальний струм, обмежуючи пошкодження кабелів, конвертерів, батарей та підключеного обладнання.

Переривання постійного струму технічно відрізняється від переривання змінного струму. У ланцюзі змінного струму природним чином струм перетинає нуль багато разів на секунду, що допомагає погасити електричну дугу. Постійний струм не має природного переходу через нуль, тому дуга може залишатися стабільною після роз’єднання контактів. Таким чином, вимикачі, призначені для постійного струму, вимагають відповідних контактних конструкцій, дугогасильних лотків, пристроїв магнітного продуву, ізоляційних відстаней і конфігурацій проводки. Вимикач змінного струму ніколи не слід вважати придатним для роботи постійного струму лише тому, що його номінальний струм здається достатнім.

Однією з очевидних галузевих тенденцій є рух до підвищення напруги системи та більшої щільності потужності. Вища напруга постійного струму може зменшити струм при тій самій переданій потужності, допомагаючи зменшити втрати в провіднику та вимоги до кабелю. Однак це також посилює координацію ізоляції та розрив дуги. Вибір продукту повинен враховувати номінальну робочу напругу, номінальний струм, кількість полюсів, вимикальну здатність при короткому замиканні, середовище використання та метод підключення, визначений виробником. Вимоги до полярності особливо важливі для деяких конструкцій вимикачів постійного струму.

Іншою тенденцією є більш тісна координація між вимикачами та електронним моніторингом. Сучасні енергетичні системи все частіше використовують датчики, контролери та комунікаційні мережі для виявлення перегріву, перевантаження, дефектів ізоляції та ненормальних режимів роботи. Механічний захист залишається важливим, але він стає частиною ширшої архітектури захисту, яка може включати запобіжники, пристрої захисту від перенапруги, контактори, пристрої контролю ізоляції та системи керування батареями. Вибірковість між пристроями вище та нижче за течією також приділяється більше уваги, оскільки непотрібне відключення може вплинути на всю сонячну лінію, стелаж для зберігання, зарядну шафу або промисловий процес.

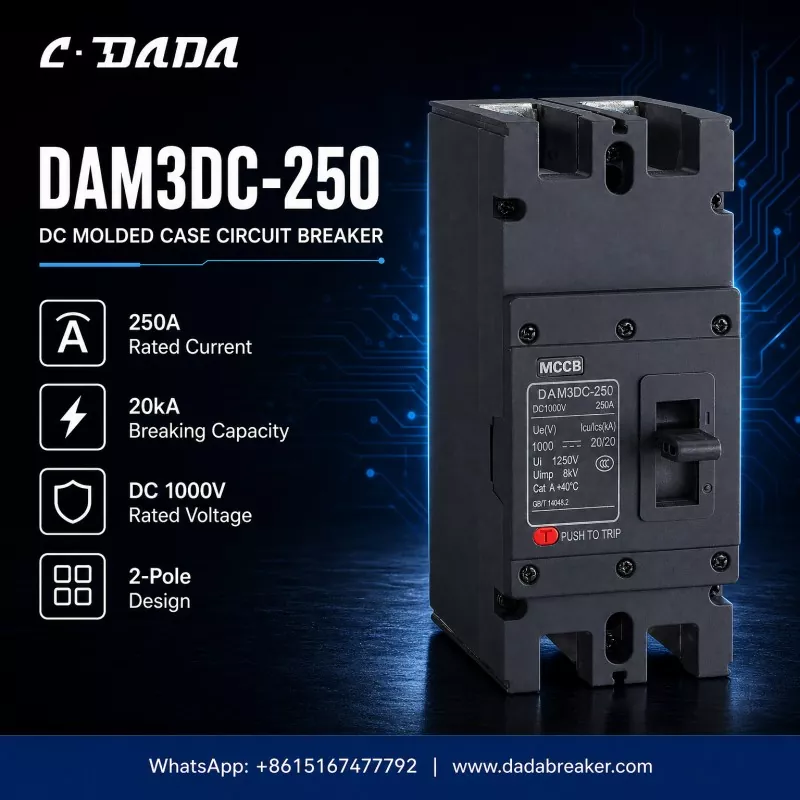

Показаний DAM3DC-250Shanghai Dada Electricілюструє тип вимикача постійного струму в литому корпусі, який використовується в розподільних системах з великим струмом. Видимі характеристики вказують на номінальний струм 250 А, номінальну напругу постійного струму 1000 В, відключаючу здатність 20 кА та двополюсну конструкцію. Ці значення описують його передбачуваний електричний діапазон; вони самі по собі не визначають придатність для кожної установки. Інженери все одно повинні перевірити фактичний рівень короткого замикання, розмір провідника, температуру навколишнього середовища, умови корпусу, характеристики навантаження, висоту встановлення, відповідні стандарти та необхідну координацію захисту.

Для кінцевих користувачів чітке маркування та документація однаково цінні, оскільки правильне встановлення, технічне обслуговування та рішення про заміну залежать від знання підтверджених рейтингів пристрою та обмежень в експлуатації.

У майбутньому покупці приділятимуть більшу увагу перевірці конкретної програми, а не вибору пристроїв лише за поточним рейтингом. Надійний захист постійного струму залежить від правильного узгодження напруги, достатньої здатності до переривання, належної конфігурації полюсів, контрольованого встановлення та періодичної перевірки. Оскільки відновлювана генерація, зберігання та електрифікований транспорт продовжують розвиватися, розуміння цих основ допоможе розробникам систем зменшити ризики та побудувати більш надійні мережі постійного струму.
