Практичний посібник із автоматичних вимикачів залишкового струму із захистом від перевантаження по струму

Що таке RCBO?

АнRCBO— автоматичний вимикач дифференційного струму із захистом від перевантаження по струму — це пристрій захисту від низької напруги, який поєднує захист від перевантаження, захист від короткого замикання та виявлення залишкового струму (витоку) в одному формованому блоці. Усередині компактного корпусу термомагнітний розчіплювач справляється з перевантаженнями та короткими замиканнями, тоді як трансформатор струму нульової послідовності постійно порівнює струм, що протікає в живому та нейтральному провідниках. Коли різниця перевищує номінальний залишковий струм (IΔn), пристрій спрацьовує протягом мілісекунд, відключаючи живлення до того, як струм витоку може завдати шкоди людям або спричинити пожежу.

Коли вибрати RCBO: кінцеві підсхеми, які потребують як захисту від перевантаження по струму, так і особистого захисту від витоку — зовнішні розетки, схеми приладів, гаражі, підвали, ванні кімнати та інші вологі або легкодоступні місця.

DABL-63 відноситься до класу RCBO: один пристрій, три захисту — найбільш компактний і економічний вибір для однофазних побутових кінцевих ланцюгів.

Як правильно вибрати RCBO?

1. Номінальний струм (In): відповідність тривалому навантаженню ланцюга з запасом для пускових струмів приладів (наприклад, 40 А охоплює стандартні ланцюги побутових приладів).

2. Відключаюча здатність (Icn): має бути вищою за очікуваний струм короткого замикання в точці встановлення; 6 кА покриває типові рівні несправностей у житлових і комерційних приміщеннях.

3. Полюси: 1P+N для однофазних кінцевих ланцюгів з компактним монтажем на DIN-рейку.

4. Характеристика відключення: C-крива (5–10 × In) для загального побутового та побутового навантаження; B-крива для чутливої ​​електроніки; D-крива для запуску двигуна.

5. Стандарти та сертифікація: відповідність IEC/EN 61009-1 і маркування CE є основою для міжнародних проектів.

6. Застосування: зовнішні розетки, електроприлади та освітлення гаражів/підвалів можуть потребувати вищої чутливості, ніж звичайні внутрішні схеми.

Як виглядає чітко визначений RCBO

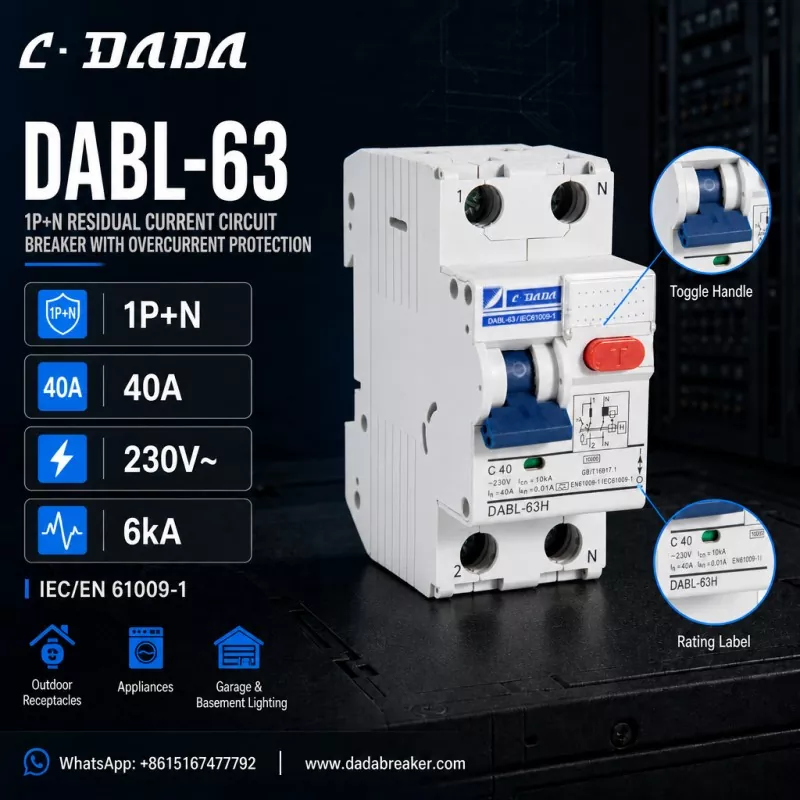

Щоб зробити цей бетон, розгляньте DABL-63 відC·DADA Electric, автоматичний вимикач 1P+N із захистом від перевантаження по струму, який ілюструє, на що слід звернути увагу в цьому класі пристроїв: конфігурація 1P+N

● Перемикання полюсів під напругою та подальша нейтраль, компактний для стандартних розподільних щитів на DIN-рейку Номінальний струм 40 A (In)

● З відключенням C-кривої (C40) номінальна напруга 230 В~

● 6 кА відключаюча здатність (Icn)

● IΔn = 0,01 A (10 мA) високочутливий захист від залишкового струму

● Відповідність IEC/EN 61009-1

● Червона кнопка тестування T для періодичної перевірки функціональності, клеми з позначкою 1/2/N, табличка з номінальними характеристиками та електрична схема надруковані на корпусі

● Призначений для зовнішнього освітлення розеток, побутової техніки, гаражів і підвалів

Логіка цієї специфікації

Рамка 40A, 1P+N із високочутливим захистом від витоку 10mA охоплює більшість побутових кінцевих ланцюгів: 40A відповідає навантаженню звичайних ланцюгів приладів і розеток, 1P+N зберігає компактність пристрою для переповнених розподільних щитів, а чутливість 10mA забезпечує додатковий рівень індивідуального захисту саме там, де цього вимагає керівництво IEC — на вулиці, у вологих приміщеннях і навколо дітей.

FAQ

З: Що таке RCBO?

A: RCBO — автоматичний вимикач дифференційного струму із захистом від перевантаження по струму — це низьковольтний захисний пристрій таблиці скидання, який поєднує в одному пристрої захист від перевантаження, захист від короткого замикання та захист від залишкового струму (витоку), зазвичай до 63 А для кінцевих ланцюгів.

З: Яка різниця між RCBO та MCB?

A: MCB забезпечує лише захист від перевантаження та короткого замикання. RCBO додає функцію виявлення залишкового струму (витоку), відключаючи ланцюг, коли струм витоку перевищує IΔn, захищаючи людей і запобігаючи електричним пожежам.

З: Що означає IΔn = 10 мА?

A: IΔn - номінальний залишковий робочий струм. 10 мА є високою чутливістю: пристрій спрацьовує, коли струм витоку досягає 10 мА, забезпечуючи швидший особистий захист, ніж 30 мА загального призначення.

Q: Що таке DABL-63 RCBO?

A: DABL-63 — це автоматичний вимикач диференційного струму 1P+N із захистом від перевантаження по струму від C·DADA Electric — 40A, C-крива, 230V~, відключаюча здатність 6kA та високочутливий захист від витоку 10mA, сумісний із IEC/EN 61009-1, для зовнішніх розеток, побутової техніки та освітлення гаражів/підвалів.
