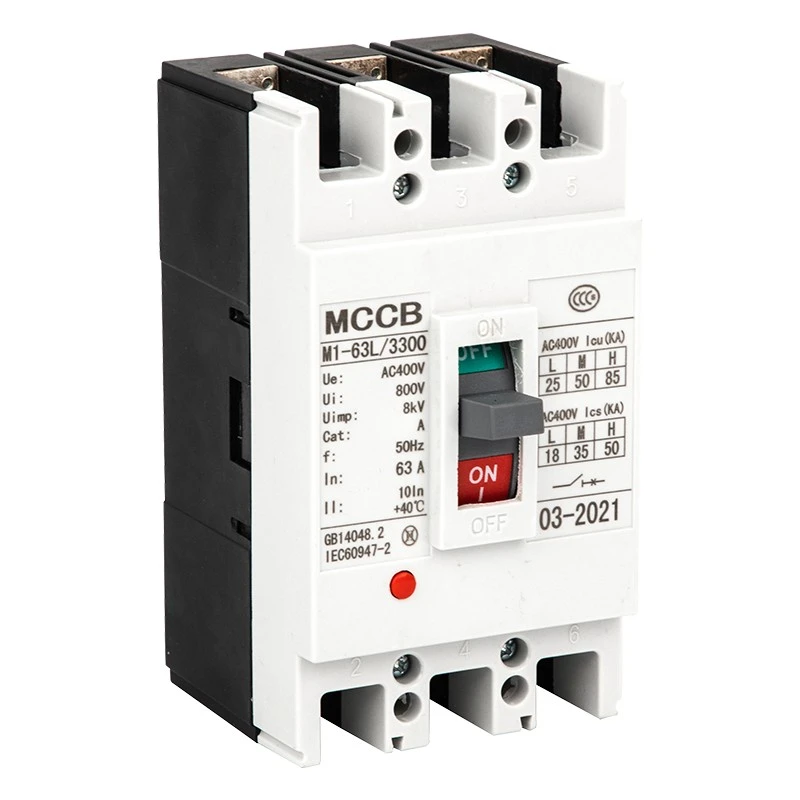

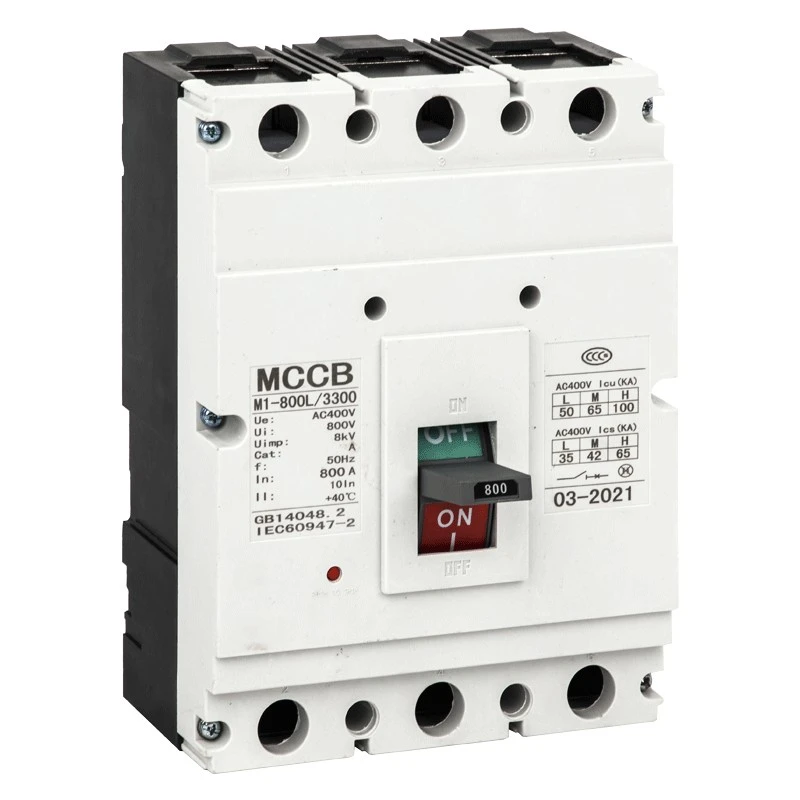

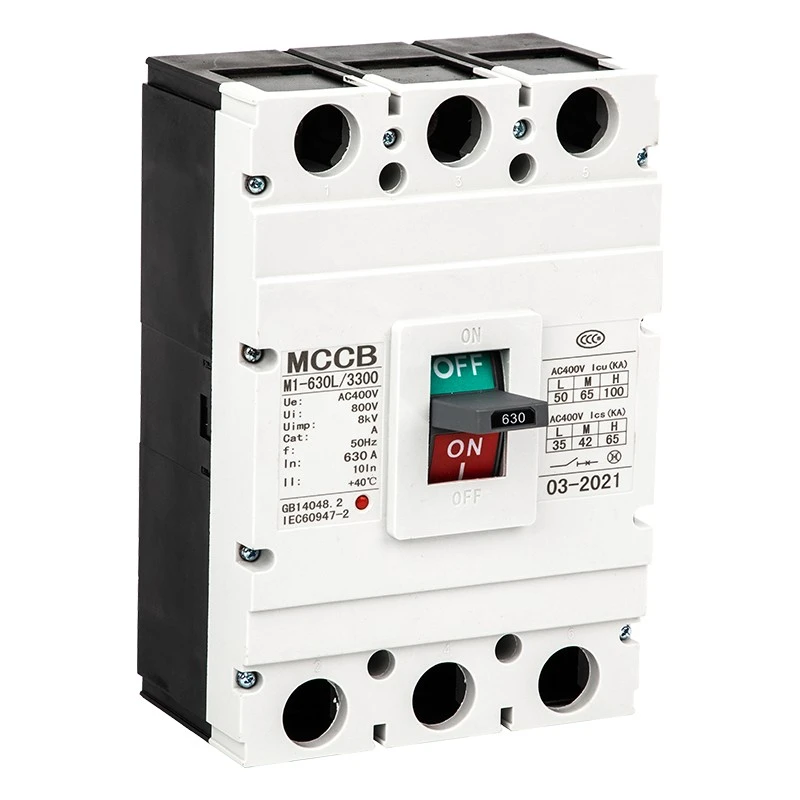

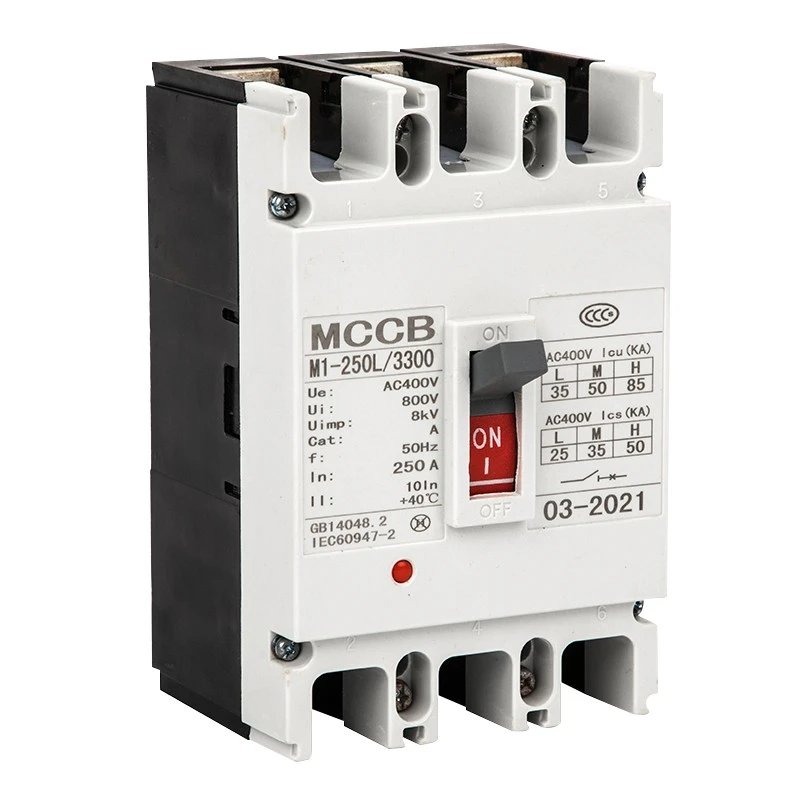

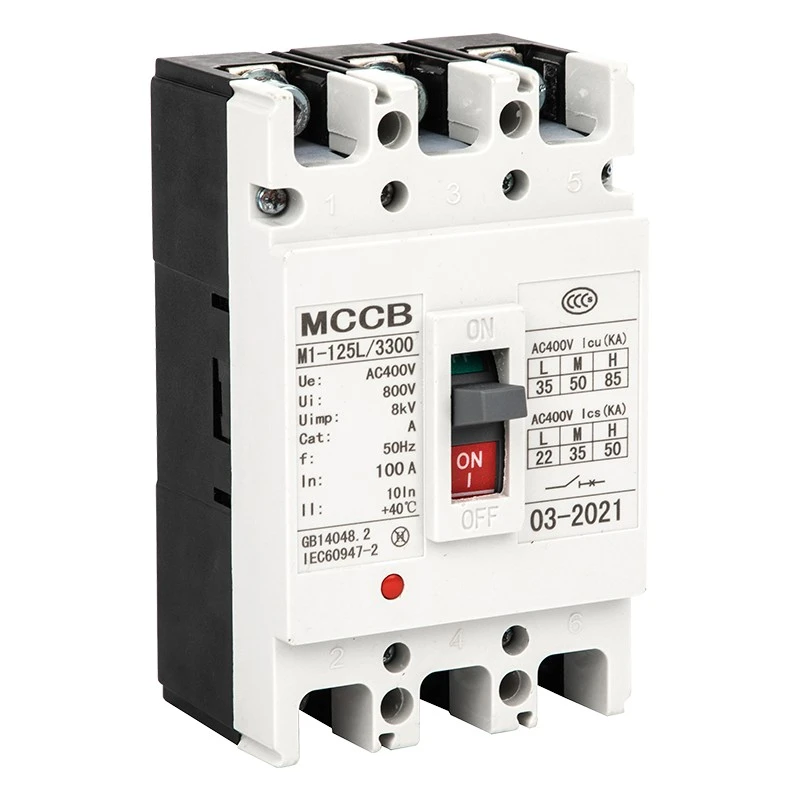

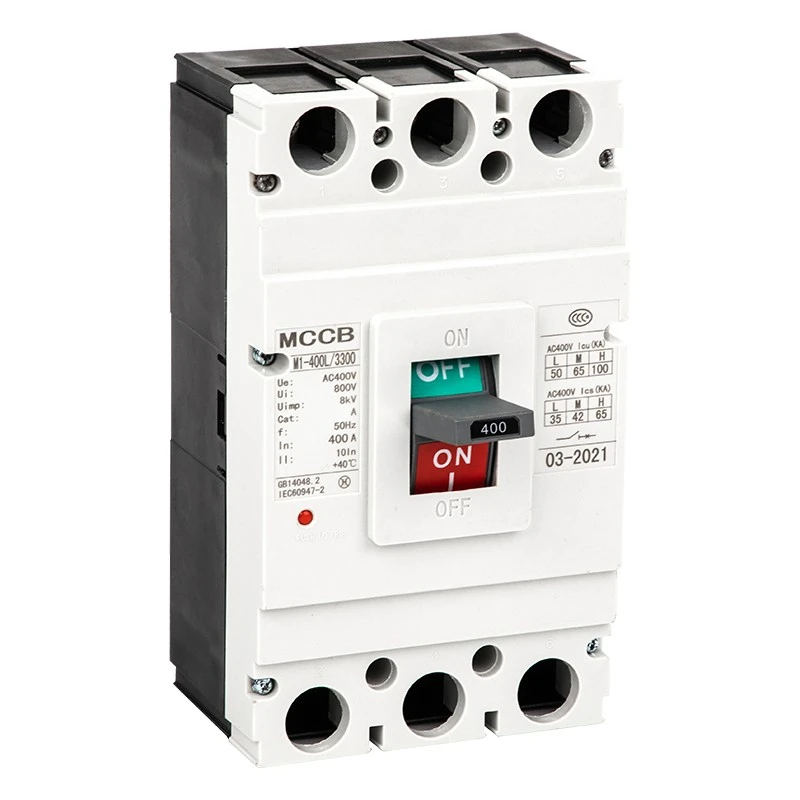

Автоматичний вимикач у литому корпусі CM1

Цей автоматичний вимикач у литому корпусі серії DAM2 (CM1) — це високоефективний пристрій захисту від низької напруги, виготовлений компанією Shanghai DADA Electric Co., Ltd., надійним виробником і постачальником у Китаї. З номінальною напругою ізоляції до 800 В, номінальною робочою напругою 400 В/690 В і номінальним струмом від 63 А до 1600 А, він широко використовується для розподілу електроенергії, захисту ланцюга, керування двигуном і рідкісних перемикань.

Ця серія підтримує вертикальне та горизонтальне встановлення, відповідає стандарту IEC60947-2 і забезпечує повний захист від перевантаження, короткого замикання та низької напруги для силового обладнання.

Особливості продукту

★ Номінальна напруга ізоляції: 800 В; Робоча напруга: 400В/690В

★ Діапазон струму: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Розривна здатність: L стандартний, M середній, H високий тип розриву

★ Тепломагнітний і електромагнітний режими подвійного спуску

★ Вертикальна / горизонтальна установка, придатна для ізоляції

★ Широкий діапазон температур навколишнього середовища: -5℃~+40℃

★ Висота ≤2000 м, ступінь забруднення 3

Додатки

Автоматичний вимикач CDADA CM1 у формованому корпусі широко застосовується в промислових і цивільних системах розподілу електроенергії, включаючи фабрики, будівлі, центри обробки даних, електростанції, інфраструктуру, механічне обладнання та розподільні шафи електроенергії. Він також використовується для захисту двигуна, перетворення схем і безпечного електропостачання в будівництві, металургії, нафтохімічній та інших галузях промисловості.

Технічні параметри

★ Стандарти: IEC60947-2, GB14048.2

★ Частота: змінний струм 50 Гц/60 Гц

★ Полюс: 1P, 2P, 3P, 4P

★ Вивільнення: термомагнітне (подвійне), електромагнітне (миттєве)

★ Миттєве налаштування: Тип розподілу 10In±20%; Тип двигуна 12In±20%

★ Установка: передня проводка, задня проводка, вставний тип

★ Експлуатація: ручний, електричний механізм приводу

Контур і монтажні розміри

Наш MCCB CM1 надає повні дані про розміри для моделей 63A–1600A, включаючи передню проводку, задню проводку та тип розетки. Різні розміри рами (63/100/225/400/630/800/1250/1600) відповідають розмірам H, H1, H2 для стандартної установки шафи. Висота ручного та електричного механізму керування також стандартизована для легкої збірки.

Аксесуари та функції

Внутрішні аксесуари

★ Розчіплювач: 70%–110% номінальної напруги для надійного відключення

★ Розчіплювач зниженої напруги: падіння напруги 35–70% для автоматичного захисту

★ Допоміжний контакт і контакт тривоги: Сигнал зворотного зв'язку та тривога несправності

★ Передоплачений спеціальний випуск лічильника: затримка спрацьовування 0,5–2 с

Зовнішні аксесуари

★ Механізм ручного керування

★ Електричний (моторний) механізм приводу

★ Фазороздільники, кріпильні гвинти, комплекти шин

Потік контролю якості

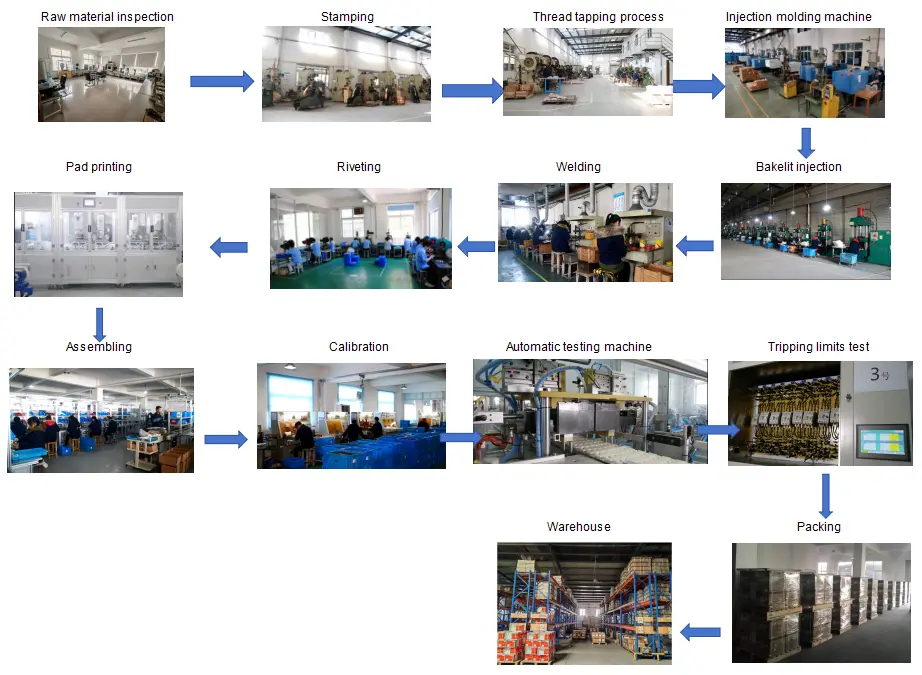

Перевірка сировини → Виробнича обробка → Складальна лінія → Випробування характеристик руху → Тест на підвищення температури → Тест на коротке замикання → Тест на старіння → Перевірка зовнішнього вигляду та розмірів → Упаковка → Остаточна перевірка перед відправленням

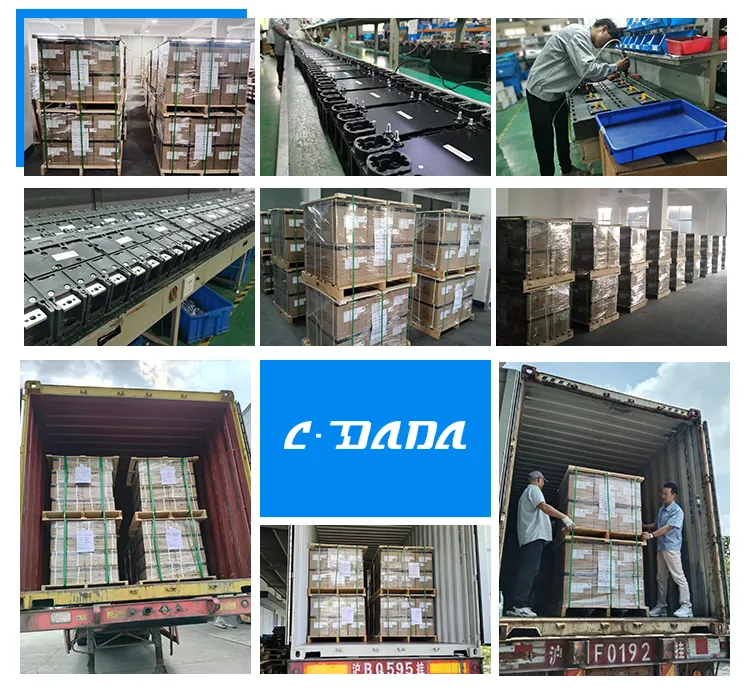

Упаковка та доставка

★ Стандартна експортна коробка + дерев'яний піддон для безпечного транспортування

★ Мітка: модель, струм, полюс, кількість, сертифікат

★ Підходить для морської, повітряної та наземної логістики

Сертифікати

IEC60947-2, GB14048.2, CE, CB, ROHS та інші міжнародні схвалення.

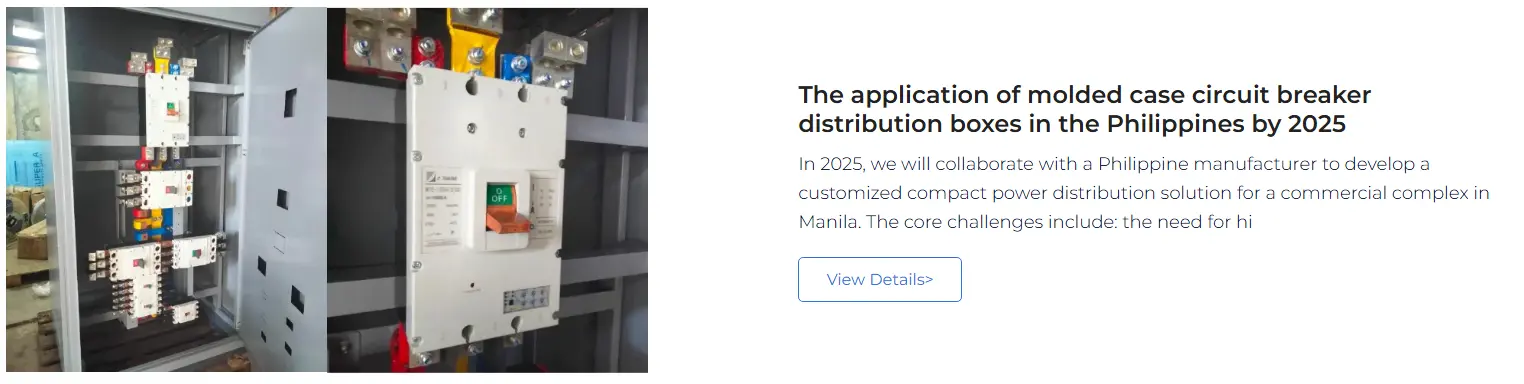

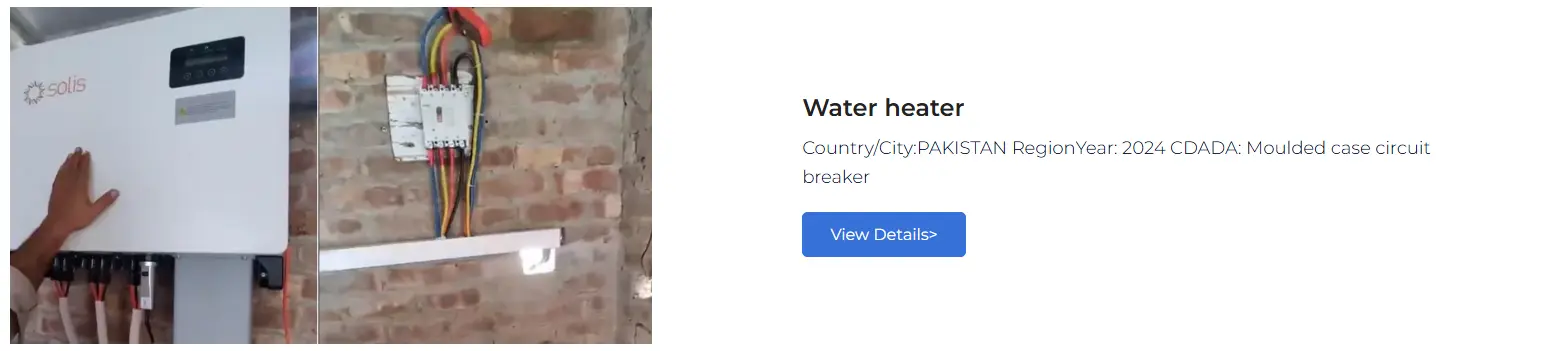

Кейси співпраці з клієнтами

MCCB серії CDADA DAM2 постачається клієнтам у всьому світі, включаючи інтеграторів систем розподілу електроенергії, виробників промислового обладнання, фабрик розподільних пристроїв, будівельних підрядників та брендів OEM у Європі, Південно-Східній Азії, Близькому Сході, Африці та Південній Америці. Ми забезпечуємо стабільні оптові поставки та індивідуальні рішення для довгострокових партнерів.
