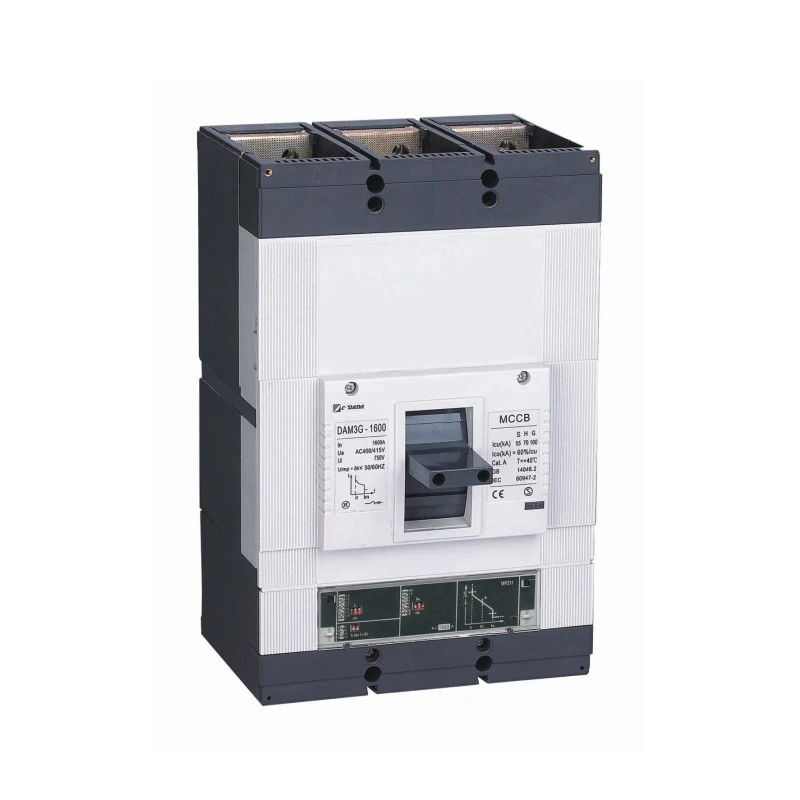

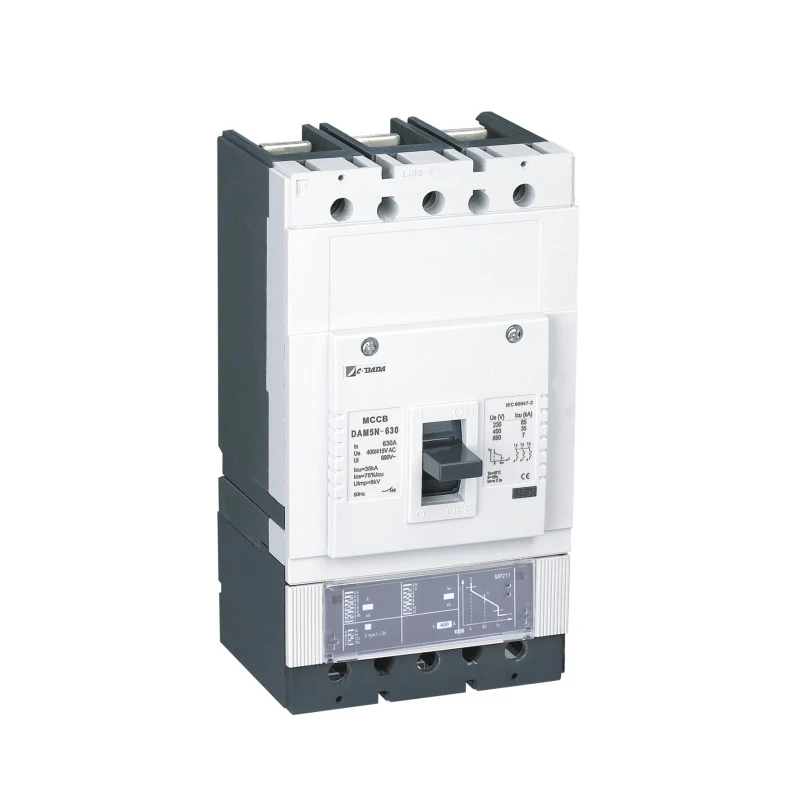

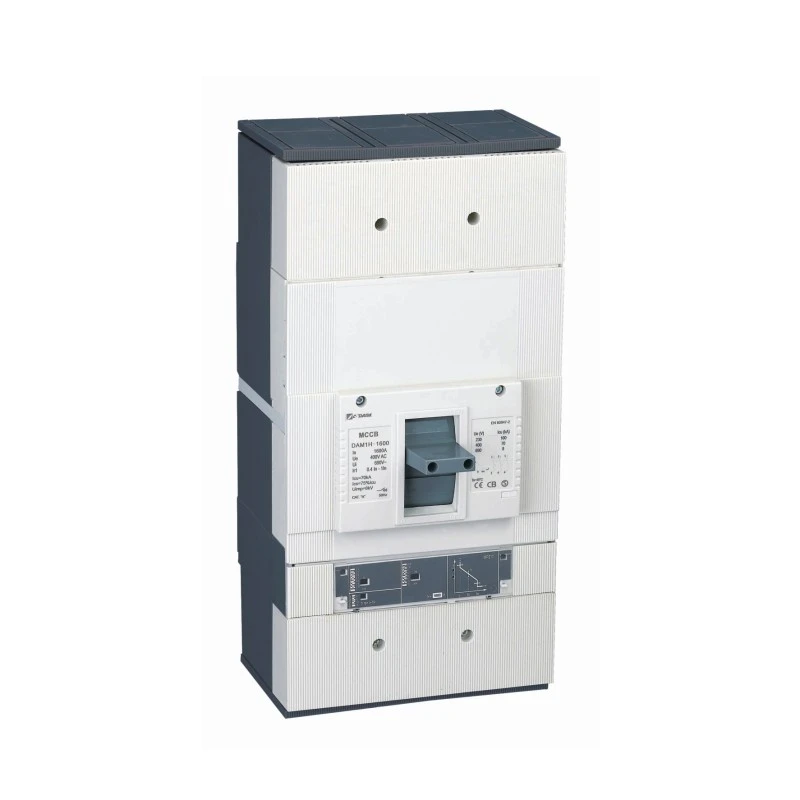

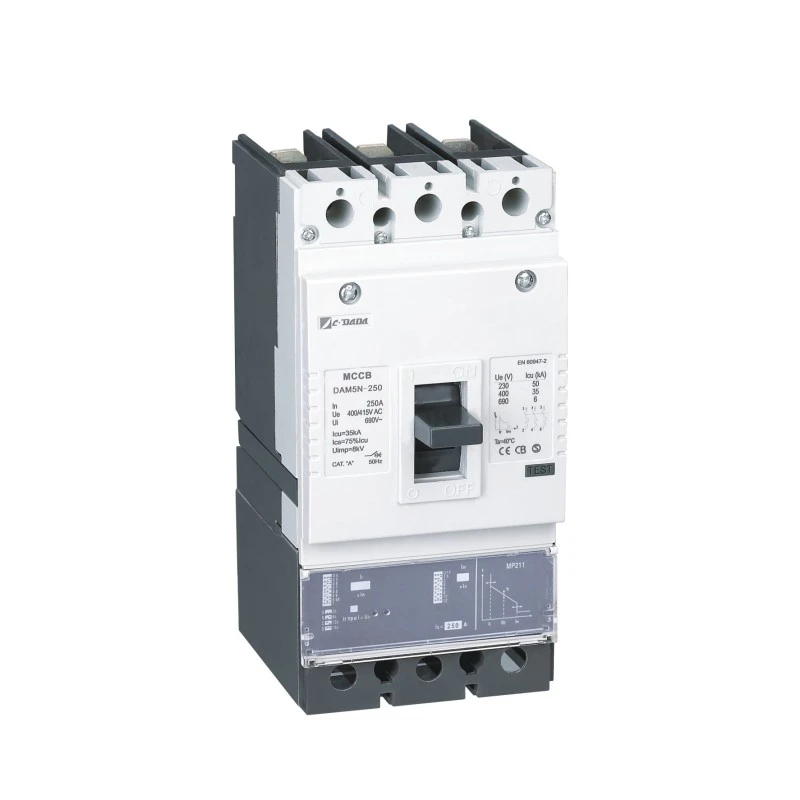

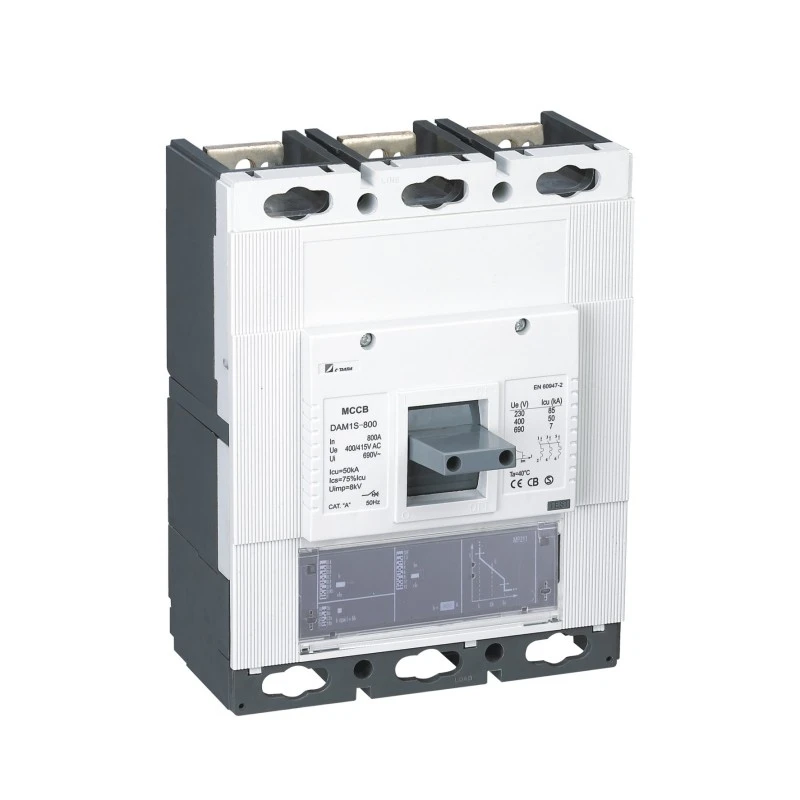

Автоматичний вимикач у литому корпусі електронного типу

Для сучасних енергетичних систем, які вимагають точності, інтелекту та надійності, електронний вимикач у формованому корпусі Shanghai DADA Electric CO., LTD. встановлює новий стандарт захисту від низької напруги. На відміну від традиційних термомагнітних вимикачів, цей інтелектуальний MCCB використовує електронний розчіплювач на основі мікропроцесора, щоб забезпечити високоточний, програмований захист від надструму, стійкий до коливань температури навколишнього середовища.

Завдяки регульованим параметрам від 40% до 100% In (тепловий) і від 1,5× до 12× In (магнітний) він пропонує неперевершену гнучкість для комплексної координації в центрах обробки даних, промислових підприємствах, лікарнях і системах відновлюваної енергії. Номінальний струм від 100 А до 1600 А при 400 В/415 В, він поєднує в собі компактну конструкцію з розширеною функціональністю — і включає безвідмовне пряме відключення під час екстремальних несправностей, навіть якщо електроніка виходить з ладу.

Основні характеристики

Модель: серія CDADA DAM2 / DE (автоматичний вимикач у литому корпусі електронного типу)

Тип: електронний автоматичний вимикач у литому корпусі

Полюси: 3P / 4P

Номінальна напруга (Ue): 400 В / 415 В змінного струму

Номінальний струм (In): 100A – 1600A

Розчіплювач: електронний розчіплювач на основі мікропроцесора

Термічне регулювання (Ir): 40% – 100% In

Магнітне регулювання (Im): 1,5 × – 12 × дюймів

Переваги

★ Широкий діапазон: від 100 A до 1600 A (AC)

★ Компактні розміри

★ Регульоване теплове налаштування (40-100%).

★ Регульоване магнітне налаштування (1,5-12 разів) дюймів.

★ Положення кнопки «Натисни для відключення».

★ Окремі основні та дугогасильні контакти

★ Широкий асортимент аксесуарів.

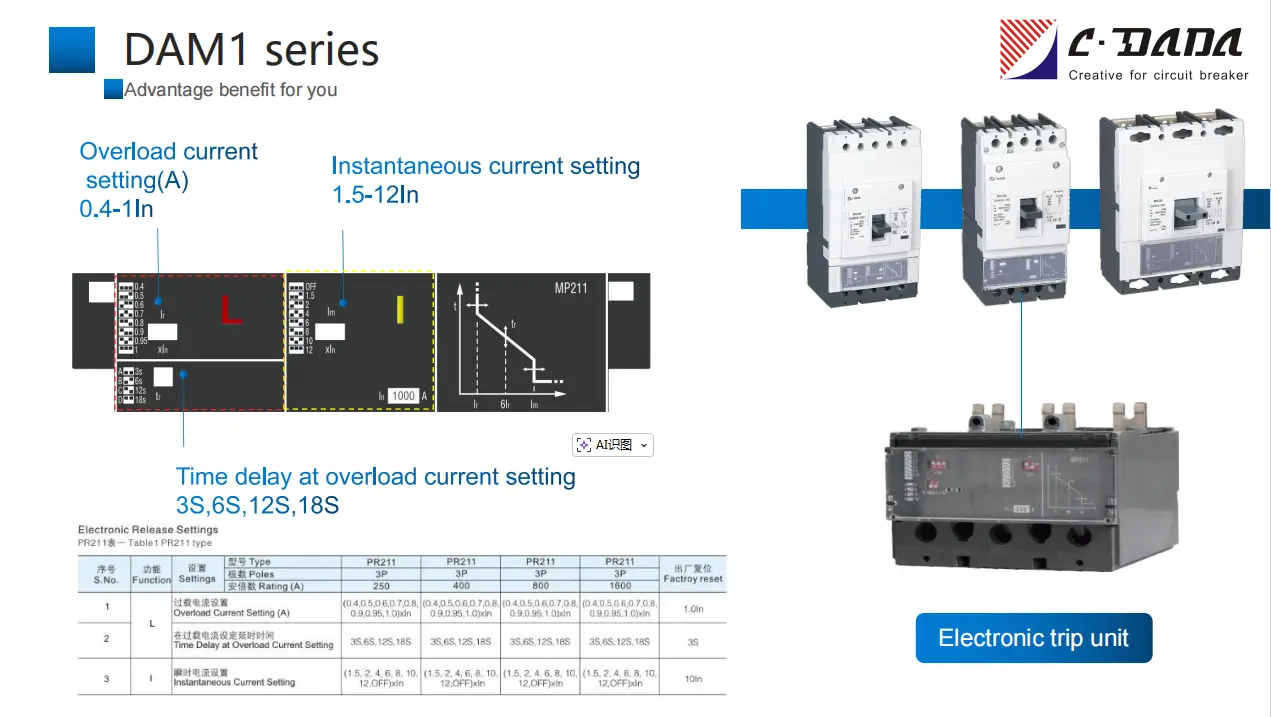

Характеристика електронного розчеплення

Електричні параметри

Таблиця 1 Тип PR211

S.No.

функція

Налаштування

Тип

PR211

PR211

PR211

PR211

Скидання заводських налаштувань

поляків

3P

3P

3P

3P

Рейтинг (A)

250

400

800

1600

1

L

Налаштування струму перевантаження (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 дюйма

2

Час затримки при налаштуванні струму перевантаження

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Налаштування миттєвого струму

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

10 дюймів

Таблиця 2 Тип PR212

S.No.

функція

Налаштування

Тип

PR212

PR212

PR212

PR212

Скидання заводських налаштувань

поляків

3P

3P

3P

3P

Рейтинг (A)

250

400/630

800

1600

1

L

Налаштування струму перевантаження (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 дюйма

2

Час затримки при налаштуванні струму перевантаження

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Налаштування струму короткого замикання (A)

(1, 2, 3, 4, 6, 8, 10，ВИМК.)xIn

(1, 2, 3, 4, 6, 8, 10, ВИМК.)xIn

(1, 2, 3, 4, 6, 8, 10, ВИМК.)xIn

(1, 2, 3, 4, 6, 8, 10, ВИМК.)xIn

6 дюймів

4

Час затримки при налаштуванні струму короткого замикання

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Налаштування миттєвого струму

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

(1,5, 2, 4, 6, 8, 10, 12, ВИМК.) xIn

10 дюймів

6

G

Налаштування струму замикання на землю (A)

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВИМК.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВИМК.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВИМК.)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9，1,0, ВИМК.)xIn

1,0 дюйма

7

Час затримки при налаштуванні замикання на землю

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

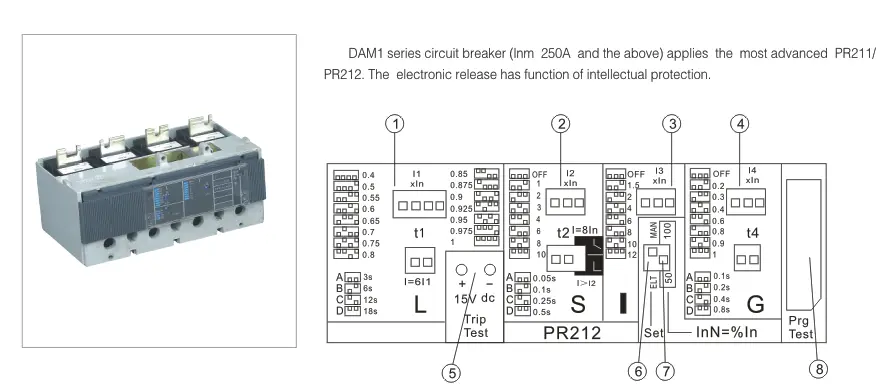

Вибір електричного або електронного набору параметрів

Функція SET (перемикач ELT/MAN)

9

Використовується для налаштування параметрів DIP-перемикача нульової лінії

InN=%In, перемикач 50/100

10

Гніздо для підключення вимірювального приладу

Панельна розетка

Чому варто вибрати CDADA Electronic MCCB?

★ Справжній інтелект, а не просто автоматизація
Мікропроцесор безперервно аналізує форми хвиль струму, забезпечуючи точний інверсний час, незалежний час і миттєвий захист — без дрейфу через нагрівання чи старіння.

★ Безвідмовний дизайн
Навіть якщо електронна схема виходить з ладу, прямий електромагнітний фіксатор забезпечує спрацьовування вимикача під час серйозних коротких замикань, що відповідає вимогам резервування безпеки IEC 60947-2.

★ Чудова координація
Ультраширокі діапазони регулювання (40–100% Ir, 1,5–12× Im) забезпечують ідеальну координацію з пристроями вище/вниз, зводячи до мінімуму зони відключення.

★ Перспективна інфраструктура
Сумісність із додатковими модулями зв’язку (Modbus RTU, Profibus) для інтеграції в системи управління будівлею (BMS) або інтелектуальні мережі.

★ Глобальна якість, конкурентоспроможна ціна
Виготовляється відповідно до стандарту ISO 9001 у Шанхаї та має міжнародні сертифікати, що забезпечує продуктивність європейського рівня та економічну ефективність в Азії.

★ У нас є спеціальна команда з 15 інженерів, які зосереджені на розробці, вдосконаленні та налаштуванні продукту.

Ідеальні програми

Центри обробки даних: запобігайте каскадним збоям за допомогою точного вибіркового відключення

Лікарні: Забезпечте безперебійне живлення систем життєзабезпечення

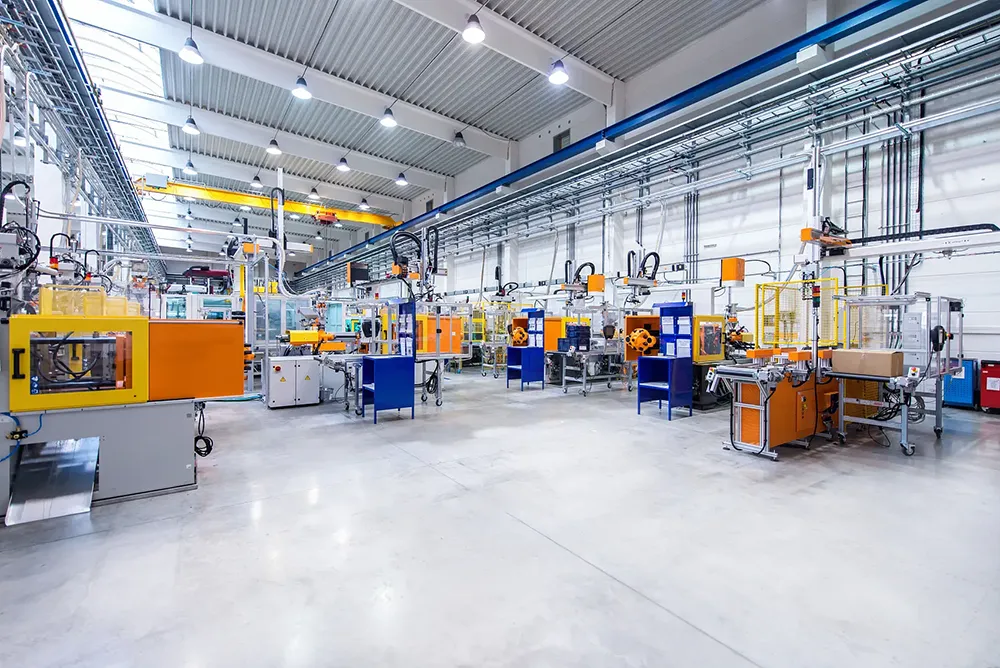

Промислова автоматизація: координація з VFD, пристроями плавного пуску та робототехнікою

Сонячні/вітряні електростанції: адаптація до змінних профілів генерації

Розумні комерційні будівлі: увімкніть моніторинг енергії без додаткових лічильників

Часті запитання (FAQ)

Q1: Чим електронний MCCB відрізняється від термомагнітного?

A1: Електронні вимикачі в литому корпусі використовують мікропроцесор для аналізу струму та ініціювання відключення з високою точністю. На них не впливає температура навколишнього середовища, вони пропонують ширші діапазони регулювання та можуть забезпечувати реєстрацію даних про навантаження — на відміну від біметалічних/соленоїдних термомагнітних типів.

Q2: Чи доступний електронний MCCB 1600A у 4-полюсній конфігурації?

A2: Так — усі електронні автоматичні вимикачі CDADA від 250 A до 1600 A доступні як у версіях 3P, так і 4P.

Q3: Що станеться, якщо електронний розчіплювач вийде з ладу під час короткого замикання?

A3: Вимикач має механічну резервну копію: під час екстремальних струмів пошкодження (>12×In) магнітна засувка запускає пряме розмикання, що забезпечує безпеку навіть при відключеній електроніці.

Q4: Чи можу я контролювати поточні значення в реальному часі?

A4: Так — електронний розчіплювач відображає миттєвий, максимальний, мінімальний і середній струм за вибрані часові вікна (наприклад, 24 години), корисні для управління енергією.

Q5: Чому варто вибрати CDADA замість інших інтелектуальних брендів MCCB?

A5: CDADA пропонує:

● Дводіапазонне регулювання (багато конкурентів обмежують Im ≤10×)

● Відмовостійке механічне резервне копіювання (це є не у всіх «електронних» автоматичних автоматичних вимикачах)

● Компактний розмір — підходить для застарілих панелей без змін

● Сильний глобальний портфель сертифікацій (ASTA, KEMA, CE)

● Оригінальні ціни для OEM із технічною підтримкою англійською мовою
