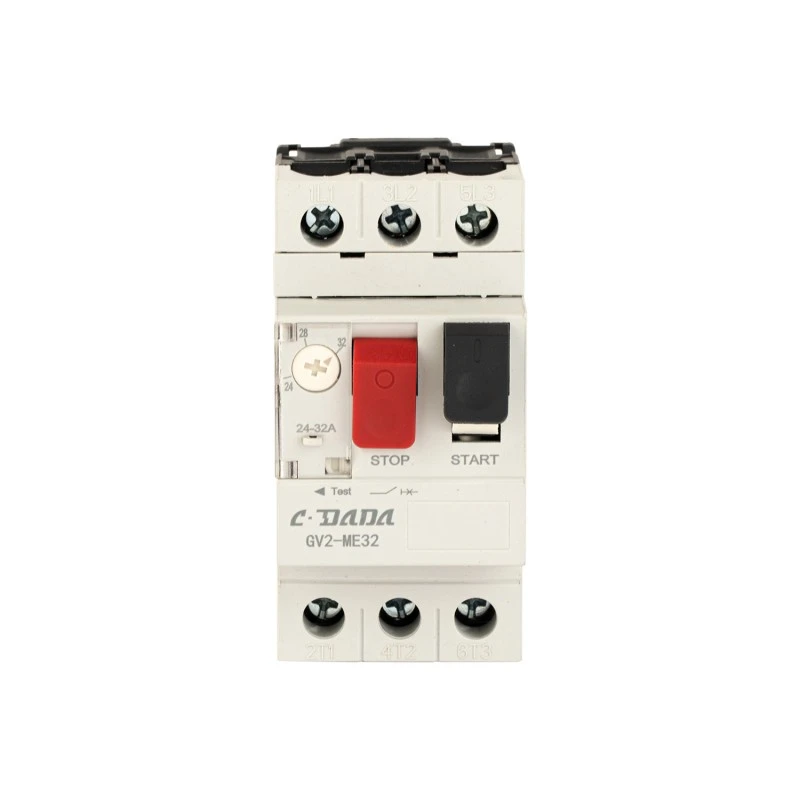

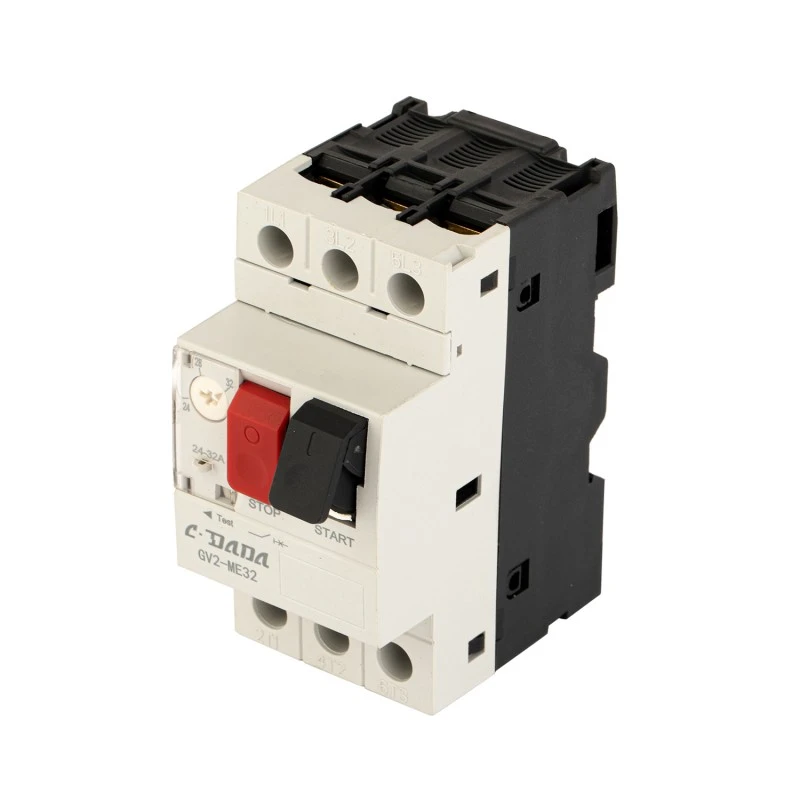

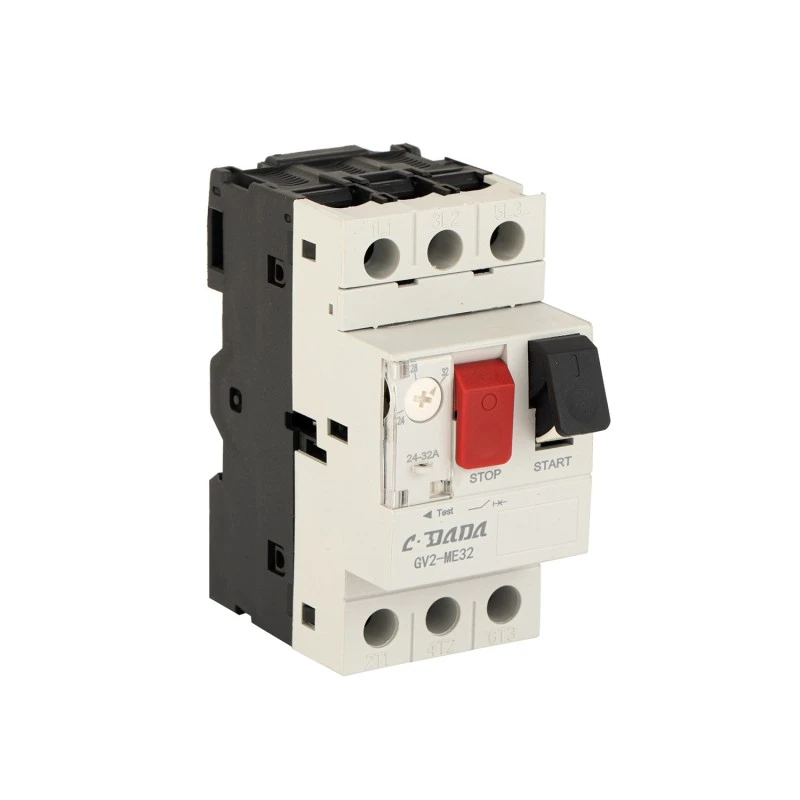

Автоматичний вимикач захисту двигуна GV2 2P

Спростіть захист двигуна за допомогою автоматичного вимикача захисту двигуна CDADA GV2 2P (MPCB), високоточного, компактного рішення, розробленого Shanghai DADA Electric CO., LTD. з використанням технологічної платформи нового покоління та повністю автоматизованого виробництва. Розроблений для ланцюгів однофазного або двофазного двигуна, GV2 2P інтегрує функції захисту від перевантаження, короткого замикання, втрати фази (для 3-фазних застосувань, якщо використовується в комплекті) і функції ізоляції в одному пристрої, встановленому на DIN-рейку.

Завдяки регульованому діапазону налаштувань від 0,1 A до 32 A, температурній компенсації коливань температури навколишнього середовища та номінальній напрузі ізоляції 690 В, він забезпечує надійний захист малих двигунів у насосах, вентиляторах, компресорах, конвеєрах і системах HVAC. CDADA GV2 MPCB, сертифікована за стандартами CE, включає 110 000 механічних і електричних операцій і оснащена додатковими аксесуарами, такими як допоміжні контакти, розчіплювач і розчіплювач мінімальної напруги, забезпечує продуктивність промислового класу в компактному 2-полюсному форматі.

Основні характеристики

Серія моделей: GV2 2P MPCB

Бренд: CDADA | Виробник: Shanghai DADA Electric CO., LTD

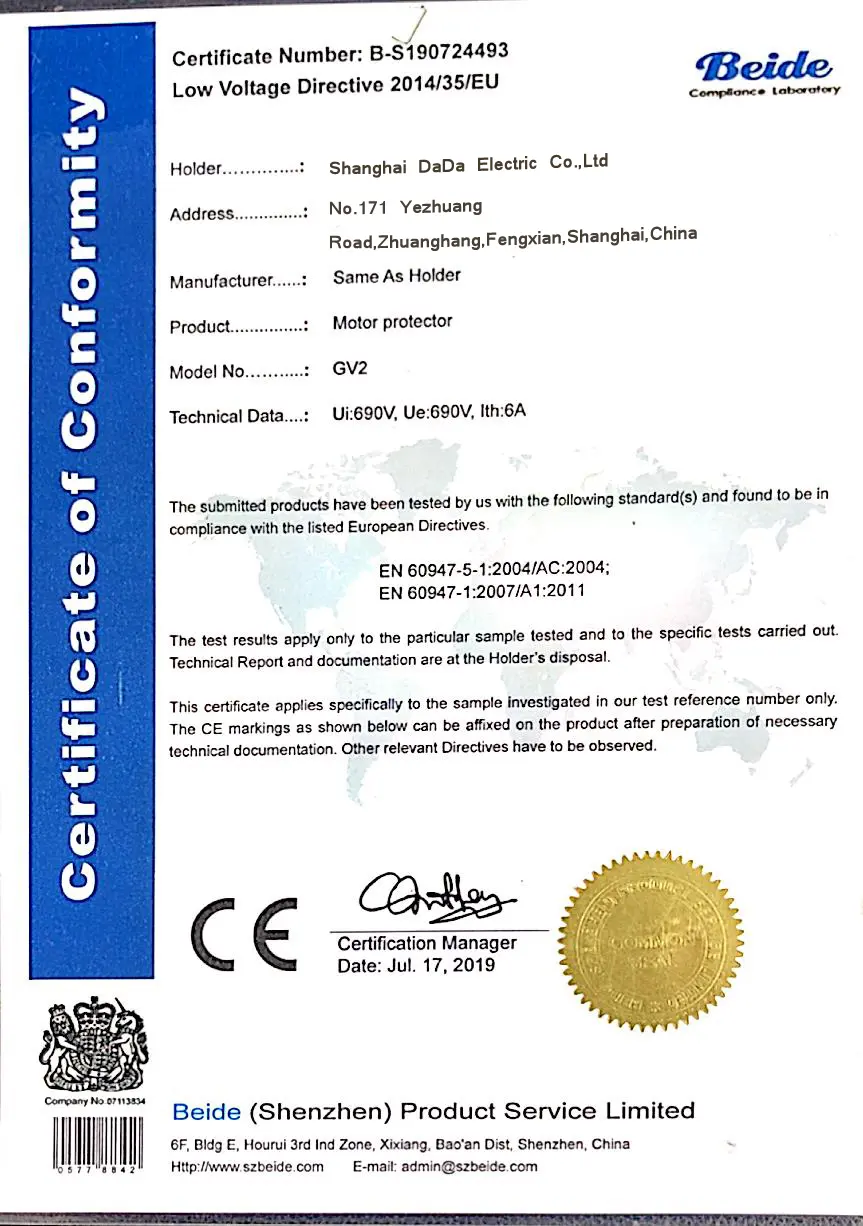

Сертифікація: CE

Полюси: 2P (ідеально підходить для однофазних двигунів або як частина 3-фазного комплекту захисту)

Діапазон налаштування струму: 0,1 A – 32 A (регулюється за допомогою ручки)

Рейтинг кадру: 32A

Номінальна робоча напруга: 690 В змінного струму

Номінальна напруга ізоляції (Ui): 690 В

Імпульсна витримувана напруга (Uimp): 6000 В

Робоча частота: 50/60 Гц

Клас відключення: 10A (стандарт для двигунів загального призначення)

Функції захисту:

★ Захист від теплових перевантажень

★ Захист від короткого замикання

★ Захист від втрати фази* (*при використанні в 3-полюсній конфігурації або скоординованому наборі)

★ Функція ізоляції (видимий розрив)

★ Вбудована температурна компенсація

Механічний ресурс: 110 000 операцій

Електричний ресурс (AC-3, 400 В): 110 000 операцій

Момент затягування: 1,7 Н·м

Тип роботи: кнопка ON/OFF з чітким індикатором відключення

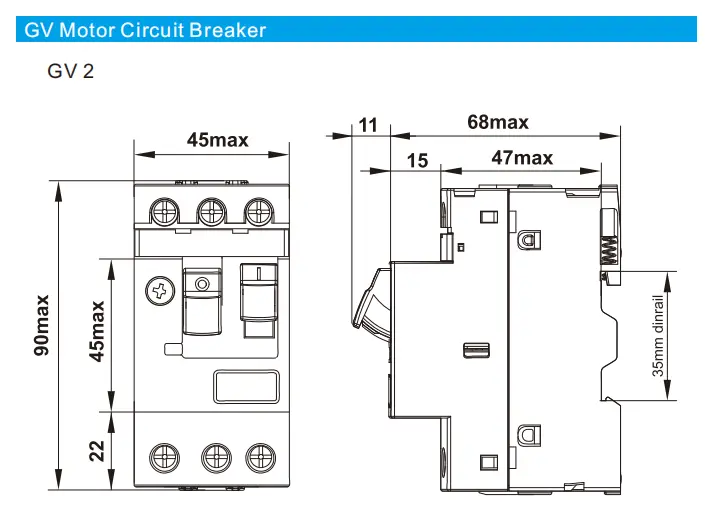

Кріплення: DIN-рейка 35 мм

Технічний паспорт

Чому варто вибрати автоматичний вимикач CDADA GV2 2P?

★ Універсальний захист двигуна

Комбінація автоматичного вимикача + теплового реле перевантаження + ізолятора — усуває потребу в окремих компонентах.

★ Точність і стабільність

Механізм температурної компенсації забезпечує послідовне відключення незалежно від змін навколишнього середовища (наприклад, гарячі майстерні або холодні підвали).

★ Висока міцність

110 000 механічних/електричних циклів — перевершуючи багатьох конкурентів у довгостроковій надійності.

★ Компактний дизайн 2P

Ідеально підходить для компактних панелей керування, обладнання OEM та проектів модернізації, де площа панелей обмежена.

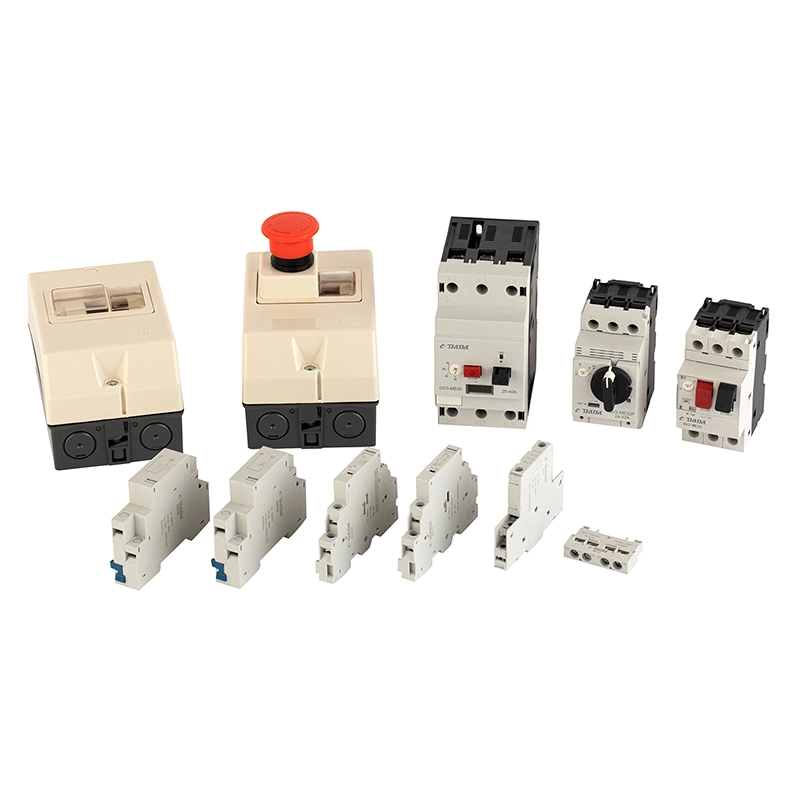

★ Повна додаткова екосистема

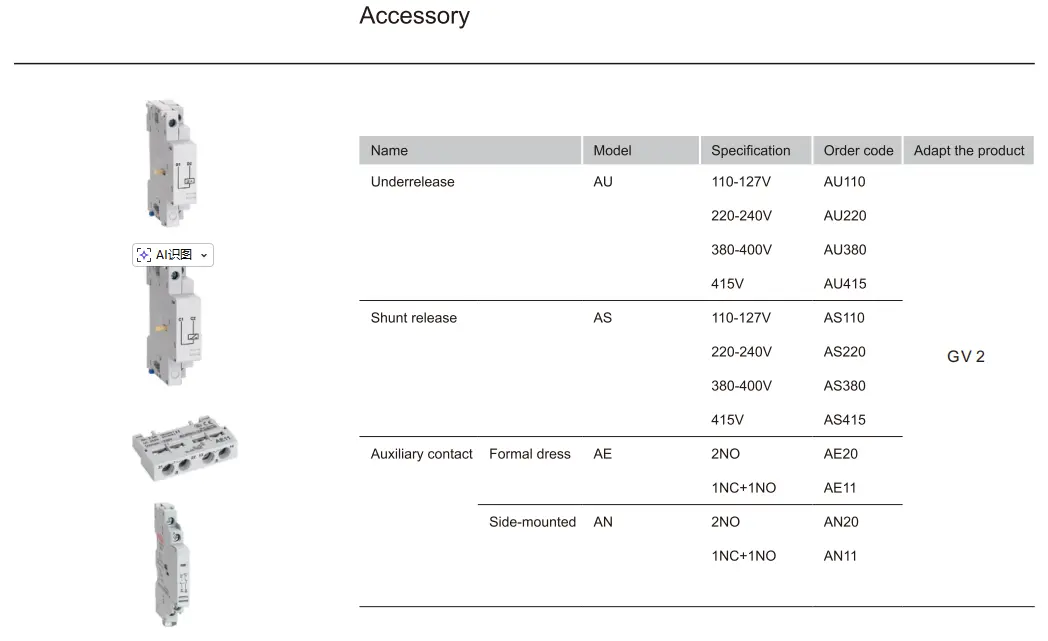

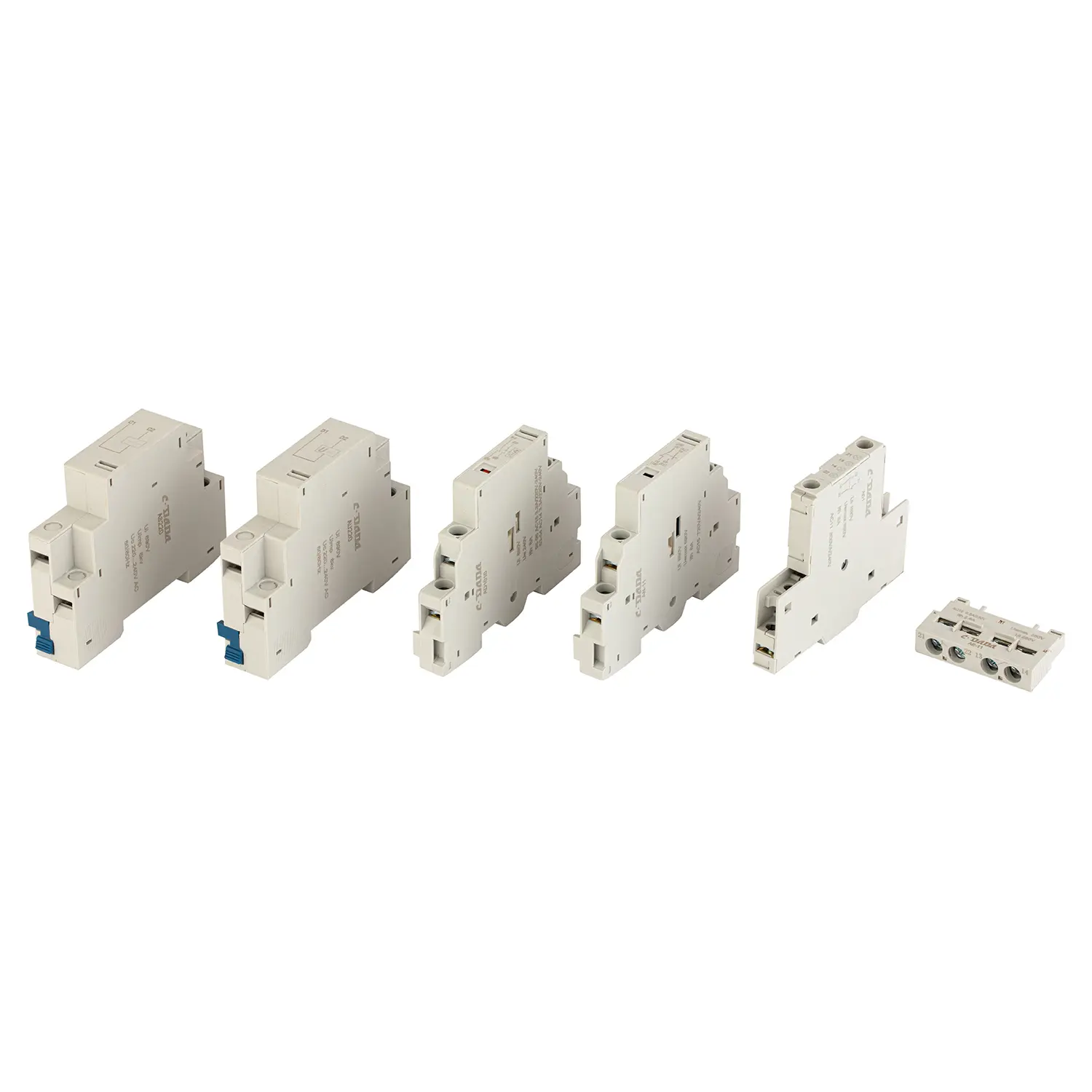

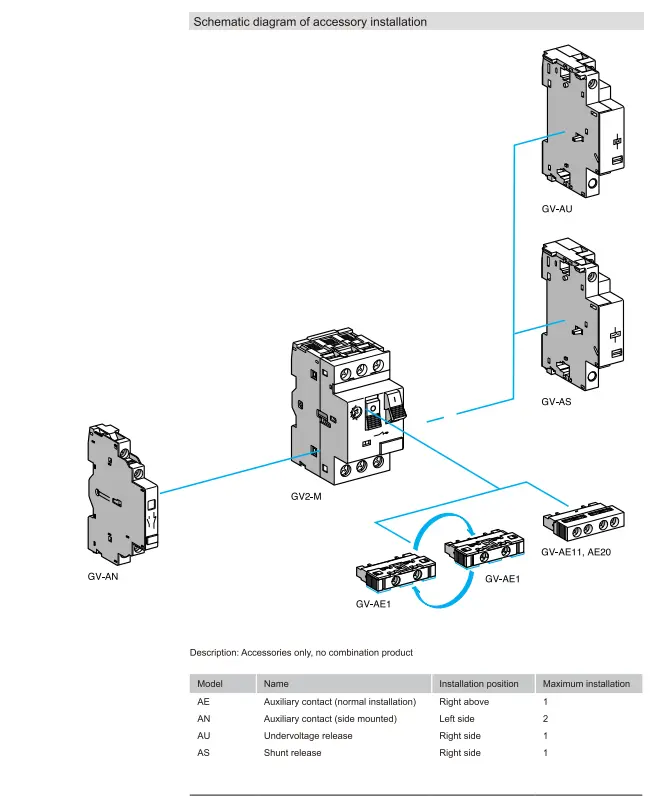

Підтримує AE (передній допоміжний), AN (бічний допоміжний), AU (розчіплювач мінімальної напруги), AS (шунтовий розрив) — увімкнення дистанційної сигналізації, автоматичного відключення або інтеграції ПЛК.

★ Глобальна відповідність

Сертифікат CE з номінальною напругою 690 В — підходить для ринків Європи, Азії, Африки та Латинської Америки.

★ Узгодженість забезпечується автоматизованим виробничим обладнанням, стандартизованими робочими процедурами, суворою перевіркою вхідних матеріалів, тестуванням у процесі виробництва та остаточним 100% функціональним тестуванням критичних параметрів.

Типові програми

Однофазні двигуни: насоси, механізми відкривання гаражних дверей, малі компресори

OEM Machinery: пакувальні машини, обладнання для харчової промисловості

Системи HVAC: фанкойли, невеликі чиллери

Автоматизація будівель: допоміжне обладнання ліфтів, вентиляція

Проекти модернізації: заміна запобіжників + термореле з вбудованим MPCB

Часті запитання

Q1: Яка різниця між MPCB і стандартним автоматичним вимикачем?

A1: Автоматичний вимикач захисту двигуна (MPCB), такий як GV2, забезпечує:

● Регульований тепловий захист від перевантаження (відповідає FLC двигуна)

● Магнітний захист від короткого замикання

● Виявлення втрати фази (у версіях 3P)

● Функція ізоляції

→ Стандартні автоматичні вимикачі пропонують лише захист від короткого замикання та фіксованого перевантаження, але не оптимізовані для двигуна.

Q2: Чи може 2P GV2 захистити трифазний двигун?

A2: Не один. Для 3-фазних двигунів вам потрібні три блоки GV2 (по одному на фазу), скоординовані разом, або використовуйте 3P MPCB. Однак 2P GV2 ідеально підходить для однофазних двигунів або схем керування.

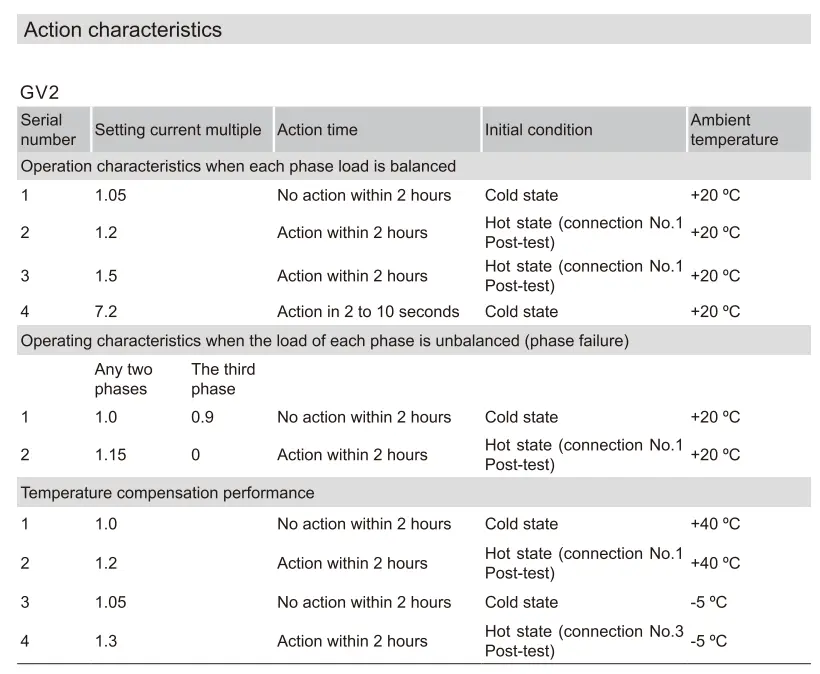

Q3: Що означає «Клас подорожі 10A»?

A3: Визначає швидкість спрацьовування вимикача під час перевантаження. Клас 10A означає, що він вимкнеться протягом 10 секунд при встановленому струмі 7,2× — ідеально підходить для стандартних двигунів з короткозамкненим ротором без високого пускового моменту.

Q4: Чи справді він компенсує температуру?

A4: Так! Біметалева смуга термічно компенсована, тому спрацьовування залишається точним незалежно від того, встановлено на складі з температурою 0 °C або в камері з температурою 50 °C.

Q5: Чому варто вибрати CDADA GV2 перед іншими брендами?

A5: CDADA пропонує:

● Справжня сертифікація CE зі звітами про випробування

● Автоматизоване виробництво → незмінна якість і низький рівень браку

● Повна сумісність з аксесуарами (AE/AN/AU/AS)

● Конкурентоспроможні ціни для виробників комплектного обладнання та дистриб’юторів

● Швидка технічна підтримка та документація англійською мовою
