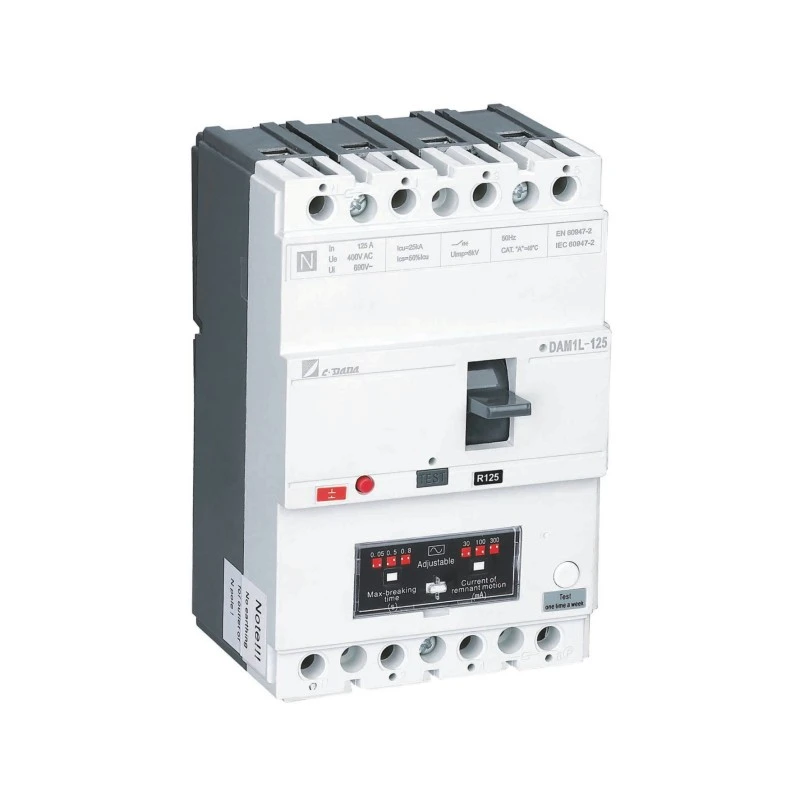

АнMCCB із захистом від протіканняпоєднує функції звичайного автоматичного вимикача в литому корпусі з захистом від струму захисного відключення в одному узгодженому рішенні. Для комерційних будівель, промислових об’єктів, виробників обладнання та електротехнічних підрядників це може вирішити загальну проблему: захистити ланцюг живлення від перевантажень і коротких замикань, а також виявити потенційно небезпечний струм витоку.
Головне не просто вибрати вимикач із більшою кількістю функцій. Пристрій має відповідати системній напрузі, номінальному струму, умовам короткого замикання, конфігурації полюсів, налаштуванням струму витоку, умовам встановлення та вимогам до координації. У цьому посібнику пояснюється, як працює технологія, які проблеми вона вирішує та що покупці повинні перевірити, перш ніж вибрати MCCB із захистом від витоку.
Зміст
- 1. Що таке MCCB із захистом від витоку?
- 2. Як працює захист від витоку?
- 3. Які електричні проблеми він може вирішити?
- 4. Навіщо поєднувати MCCB і захист від витоків?
- 5. Де використовується MCCB із захистом від витоку?
- 6. Що повинні перевірити покупці перед вибором?
- 7. Пояснення ключових параметрів
- 8. MCCB із захистом від витоку проти окремих пристроїв захисту
- 9. Рекомендації щодо встановлення та обслуговування
- 10. Shanghai DaDa Electric Co., Ltd. і рішення для захисту від витоків
- 11. Часті запитання
- 12. Висновок
1. Що таке MCCB із захистом від витоку?
Автоматичний вимикач у литому корпусі, який зазвичай називають MCCB, призначений для захисту електричних ланцюгів низької напруги від таких умов, як перевантаження та коротке замикання. На відміну від основного захисного вимикача, автоматичний автоматичний автоматичний вимикач (MCCB) можна вибрати в широкому діапазоні номіналів струму та відключаючої здатності, що робить його придатним для комерційних і промислових систем розподілу.
АнMCCB із захистом від протіканнядодає до цих звичайних функцій захисту виявлення залишкового струму або витоку на землю. Коли виявляється ненормальний струм витоку та досягає налаштованого робочого рівня, механізм захисту може ініціювати відключення та від’єднати уражене коло.
Ця комбінація особливо корисна, коли розробники електротехніки хочуть багаторівневий захист без створення зайво складного розташування панелей. Комерційні продукти доступні як інтегровані рішення захисту від диференціального струму MCCB-plus або як автоматичні автоматичні вимикачі в поєднанні з сумісними модулями диференційного струму. IEC 60947-2 містить вимоги до автоматичних вимикачів із захистом від залишкового струму, тоді як виробники можуть надавати різні конфігурації та діапазони регулювання.
2. Як працює захист від витоку?
У справному електричному ланцюзі струм, що протікає через вихідні провідники, повинен належним чином відповідати струму, що повертається через коло. Стан витоку виникає, коли частина струму проходить ненавмисно, наприклад, через погіршення ізоляції, підключене обладнання або контакт людини з частиною, що перебуває під напругою.
Захист від витоку контролює залишковий струм, пов'язаний з цим дисбалансом. Якщо виміряний залишковий струм перевищує налаштований поріг спрацьовування пристрою, система захисту надсилає сигнал про відключення на механізм MCCB.
Залежно від конструкції продукту захист від витоку може забезпечувати регульований залишковий робочий струм, затримку часу, функцію перевірки, індикацію тривоги або інші функції моніторингу. Комерційні продукти для захисту від витоку MCCB демонструють, що параметри чутливості та затримки можуть значно відрізнятися залежно від передбачуваного застосування.
Чому це відрізняється від захисту від перевантаження?
Захист від перевантаження та захист від витоку реагують на різні проблеми. Перевантажений ланцюг може споживати надмірний струм через те, що підключено забагато навантажень, або через те, що обладнання працює понад заплановану потужність. Однак несправність витоку стосується витікання струму з призначеного провідного шляху.
Тому просте збільшення здатності захисту від перевантаження не забезпечує автоматично відповідний захист від витоку. Ці дві функції слід розглядати окремо при проектуванні системи розподілу електроенергії.
3. Які електричні проблеми він може вирішити?
Електрообладнання, що використовується на заводах, комерційних будівлях та інфраструктурних проектах, може працювати протягом тривалого часу в складних умовах. Волога, пил, старіння ізоляції, механічні пошкодження, помилки встановлення та погіршення якості обладнання можуть сприяти ненормальному проходженню струму.
Пошкоджена або застаріла ізоляція може створити ненавмисні шляхи струму, які можуть не поводитися як звичайне коротке замикання.
Захист від залишкового струму може допомогти виявити умови витоку, які потребують швидкого відключення ланцюга.
Об'єднання функцій захисту може спростити компонування в порівнянні з використанням декількох незалежних компонентів.
Фактичний рівень захисту залежить від повної електричної системи, конфігурації пристрою та умов встановлення. Таким чином, MCCB із захистом від витоку слід розглядати як частину правильно розробленої схеми захисту, а не як універсальне рішення для кожної небезпеки електричного струму.
4. Навіщо поєднувати MCCB і захист від витоків?
Для багатьох електричних проектів головною привабливістю є можливість задовольнити декілька вимог щодо захисту в рамках узгодженого розташування пристроїв. Це може бути цінним, якщо важливий простір панелі, час встановлення та координація системи.
1. Кілька функцій захисту
Правильно налаштований пристрій може забезпечити захист від перевантаження, короткого замикання та залишкового струму в межах однієї архітектури захисту. Це полегшує інженерам установку певної стратегії захисту для фідера або розподільного контуру.
2. Більш ефективний дизайн панелі
Інтегровані або тісно підібрані компоненти захисту можуть зменшити потребу в окремих пристроях, проводці та монтажних механізмах. Виробники автоматичних автоматичних автоматичних вимикачів із захистом від струму витоку особливо виділяють компактну установку та зменшені вимоги до компонентів як практичні переваги.
3. Регульований захист
Деякі продукти забезпечують регульовані пороги залишкового струму та часові затримки. Це дозволяє адаптувати систему захисту до різних схем замість того, щоб покладатися на одне фіксоване налаштування для кожного застосування.
4. Простіше планування системи
Коли вимоги до перевантаження, короткого замикання та витоку розглядаються разом, інженери можуть оцінити повну стратегію захисту замість вибору окремих компонентів незалежно.
5. Де використовується MCCB із захистом від витоку?
Відповідне застосування залежить від електричної конструкції, місцевих вимог і технічних характеристик продукту. Типові області застосування включають:
- Розподільні щити господарських будівель
- Промислові системи розподілу електроенергії
- Заводське виробниче обладнання
- Живильники двигунів і механізмів
- Цехи та виробничі приміщення
- Інфраструктура та інженерні комунікації
- Електрообладнання, що потребує контролю за витоком на землю
- Системи розподілу, де простір на панелі обмежений
- Проекти, що вимагають узгодженого захисту від перевантаження, короткого замикання та диференційного струму
Автоматичні автоматичні вимикачі (MCCB) широко використовуються в промислових і комерційних мережах, оскільки їх номінальний струм і здатність до відключення можуть охоплювати застосування, що виходить за межі типового діапазону невеликих вимикачів гілок.
6. Що повинні перевірити покупці перед вибором?
Вибір MCCB із захистом від витоку на основі номінальної сили струму може створити проблеми під час встановлення. Покупці повинні надати виробнику або інженеру-електрику достатню інформацію про систему, перш ніж підтверджувати модель.
- Номінальний струм:Визначте очікуване безперервне навантаження та виберіть відповідний номінальний струм на основі повної схеми схеми.
- Робоча напруга:Перевірте напругу системи та придатність виробу для запланованого застосування змінного струму.
- Кількість полюсів:Перевірте, чи потрібна система 3P, 4P або інша конфігурація.
- Можливість короткого замикання:Перевірте наявний очікуваний струм замикання та переконайтеся, що вимикач має відповідний номінал відключення.
- Чутливість до витоку:Визначте залишковий робочий струм, необхідний для запланованої стратегії захисту.
- Час затримки:Подумайте, чи потрібна миттєва робота чи відповідь із затримкою для координації з пристроями вище або нижче за течією.
- Умови монтажу:Перегляньте температуру навколишнього середовища, корпус, вологість, висоту над рівнем моря та інші важливі фактори навколишнього середовища.
- Стандарти та сертифікати:Підтвердьте стандарти та схвалення, необхідні на цільовому ринку.
7. Пояснення ключових параметрів
Наступні параметри є особливо важливими під час порівняння різних продуктів для захисту від витоку MCCB.
| Параметр | Чому це важливо | Що мають підтвердити покупці |
|---|---|---|
| Номінальний струм (In) | Визначає рівень струму, на який розрахований автоматичний вимикач за певних умов. | Підберіть вимикач до навантаження ланцюга та конструкції провідника. |
| Номінальна напруга (Ue) | Визначає електричну робочу напругу для застосування. | Перевірте сумісність із системною напругою. |
| Розривна здатність | Вказує струм замикання, який вимикач може безпечно перервати за визначених умов випробування. | Порівняйте номінал продукту з доступним струмом короткого замикання. |
| Налаштування струму витоку | Визначає рівень залишкового струму, при якому спрацьовує захист від витоку. | Підтвердьте необхідну чутливість і діапазон регулювання. |
| Затримка часу | Може допомогти скоординувати захист від витоку з іншими захисними пристроями. | Перевірте, чи необхідна відповідь є миттєвою чи із затримкою. |
| Кількість поляків | Визначає, які провідники комутуються та захищаються. | Підтвердьте 3P, 4P або іншу необхідну конфігурацію. |
| Стандарти | Надає структуру для продуктивності продукту та тестування. | Перевірте застосовні IEC, регіональні та проектні вимоги. |
Наприклад, поточні комерційні продукти із захистом від витоку струму можуть пропонувати різні комбінації номінального струму, конфігурації полюсів, робочої напруги та відключаючої здатності. Ці специфікації слід завжди перевіряти на фактичну специфікацію продукту, а не припускати лише з категорії продукту.
8. MCCB із захистом від витоку проти окремих пристроїв захисту
Технічно прийнятними можуть бути як інтегровані, так і окремі засоби захисту. Краща конфігурація залежить від електричної архітектури проекту, вимог до простору, стратегії координації та переваг щодо закупівель.
| Розгляд | MCCB із захистом від протікання | Організація окремого захисту |
|---|---|---|
| Розмітка панелі | Може забезпечити компактне розташування. | Може знадобитися додатковий простір для монтажу. |
| Електропроводка | Може зменшити взаємозв'язок між окремими компонентами захисту. | Може знадобитися додаткова проводка та узгодження. |
| Функції захисту | Розроблено на основі комбінованої системи захисту. | Функції можна вибирати самостійно. |
| Технічне обслуговування | Менша кількість окремих компонентів може спростити перевірку. | Окремі компоненти можна замінити окремо залежно від конструкції. |
| Налаштування | Залежить від доступних конфігурацій вимикача та захисту від витоку. | Може запропонувати гнучкість, поєднуючи різні пристрої. |
Важливим моментом є те, що інтеграція не означає автоматично придатність. Обрана комбінація все одно повинна задовольняти електричні вимоги установки.
9. Рекомендації щодо встановлення та обслуговування
Правильна установка так само важлива, як і вибір правильного вимикача. Навіть добре сконструйований автоматичний автоматичний вимикач із захистом від витоку може не забезпечувати заплановану продуктивність, якщо електропроводка, заземлення, налаштування або середовище встановлення є неправильними.
Ретельно перевірте проводку
Дотримуйтеся схеми з’єднання виробника та інструкцій зі встановлення. Фазний і нульовий провідники, де це можливо, повинні бути правильно розташовані, щоб система виявлення залишкового струму працювала належним чином.
Перевірте налаштування витоку
Не припускайте, що найменше доступне налаштування струму витоку автоматично є відповідним. Налаштування має відповідати призначеній функції захисту та електричним характеристикам ланцюга.
Розглянемо вибірковість
Великі розподільні системи можуть містити кілька захисних пристроїв. Їх робочі характеристики слід переглядати разом, щоб відповідна несправність нижче за течією не призвела до безпідставного відключення значно більшої частини установки.
Виконайте функціональне тестування
Якщо виріб забезпечує тестову функцію, тестування повинно відбуватися відповідно до рекомендованої виробником процедури та вимог, застосовних до встановлення. Деякі пристрої захисного відключення забезпечують функції перевірки та додаткові функції моніторингу.
10. Shanghai DaDa Electric Co., Ltd. і рішення для захисту від витоків
Shanghai DaDa Electric Co., Ltd. надає рішення MCCB, розроблені для застосувань, де звичайний захист ланцюга та захист від витоку повинні працювати разом. Його серія DAM1L є прикладом автоматичних автоматичних автоматичних вимикачів із вбудованим захистом від залишкового струму, призначених для застосувань, включаючи електричні системи будівель, промислові об’єкти та інші середовища розподілу низької напруги.
Інформація про продукт вказує на такі конфігурації, як чотириполюсна конструкція, широкий діапазон номінального струму та регульований захист від витоку на землю. Залежно від моделі робочий струм витоку можна налаштувати в заданому діапазоні, що дозволяє адаптувати стратегію захисту для різних застосувань.
Для закордонних покупців, дистриб’юторів, виробників панелей і електропідрядників найкориснішим підходом є надання постачальнику вимог до проекту перед запитом пропозиції. Це допомагає визначити, чи необхідні номінальний струм, розташування полюсів, налаштування витоку, відключаюча здатність і сертифікація доступні в призначеній конфігурації.
Інформація для включення в запит
- Необхідний номінальний струм
- Напруга і частота системи
- Кількість полюсів
- Необхідна чутливість до струму витоку
- Необхідна функція затримки часу
- Очікуваний струм короткого замикання або необхідна відключаюча здатність
- Середовище встановлення
- Цільовий ринок і вимоги до сертифікації
- Необхідна кількість
- OEM або індивідуальні вимоги, якщо застосовно
Надання цих деталей на початку може зробити технічну комунікацію ефективнішою та зменшити ризик вибору вимикача, який не відповідає кінцевій установці.
11. Часті запитання
Захист від витоку виявляє залишковий струм, викликаний ненавмисним шляхом струму, і може ініціювати відключення вимикача, коли досягнуто налаштованого порогу спрацьовування. Він відповідає умовам, відмінним від звичайного захисту від перевантаження та короткого замикання.
Ні. Звичайний MCCB забезпечує такі функції, як захист від перевантаження та короткого замикання, тоді як конфігурація із захистом від витоку додає виявлення та захист від залишкового струму.
Захист від витоку може допомогти виявити певні аномальні шляхи струму, які можуть сприяти небезпеці електричного струму. Однак запобігання пожежі залежить від повної електроінсталяції, стану обладнання, налаштувань захисту та відповідних заходів безпеки.
Немає єдиного параметра, який підходить для кожного встановлення. Відповідне значення залежить від мети захисту, характеристик ланцюга, обладнання та відповідних електричних вимог. Налаштування має визначати кваліфікований персонал.
Конфігурація автоматичного автоматичного вимикача зазвичай розроблена на основі звичайних функцій захисту автоматичного вимикача, але точні функції захисту залежать від конкретної моделі та конфігурації розчіплювача. Завжди перевіряйте технічну документацію виробника.
IEC 60947-2 є важливим стандартом для автоматичних вимикачів низької напруги та містить вимоги, що стосуються автоматичних вимикачів із захистом від залишкового струму. Також можуть застосовуватися регіональні стандарти та вимоги до конкретного проекту.
Так, відповідні моделі можна використовувати для промислового розподілу та обладнання, якщо їхні електричні характеристики, характеристики захисту та характеристики навколишнього середовища відповідають встановленню.
Надайте необхідний струм, напругу, полюси, відключаючу здатність, налаштування струму витоку, вимоги до часу затримки, умови встановлення, кількість і цільову сертифікацію. Це дає виробнику достатньо інформації, щоб рекомендувати відповідну конфігурацію.
12. Висновок
MCCB із захистом від витоку забезпечує дві важливі сфери електричного захисту: звичайний захист від надструму та виявлення залишкового струму. Об’єднавши ці функції в скоординоване рішення, це може допомогти спростити проекти розподілу електроенергії, де важливі електробезпека, простір на панелі та координація системи.
Найважливішим кроком є не лише назва продукту. Номінальний струм, робоча напруга, відключаюча здатність, конфігурація полюсів, чутливість до витоку, час затримки, умови встановлення та застосовні стандарти – усе це впливає на те, чи підходить конкретний автоматичний автоматичний вимикач для проекту.
Для покупців, які оцінюють автоматичні автоматичні вимикачі з захистом від витоків для комерційних будівель, промислових об’єктів, розподільних панелей або додатків OEM, робота безпосередньо з фактичних вимог до електрики є найнадійнішим способом визначення відповідної конфігурації.
Потрібен MCCB із захистом від витоку?
Якщо ви купуєте MCCB для нового електричного проекту, замінюєте існуючі пристрої захисту або розробляєте індивідуальне рішення для розподілу,Shanghai DaDa Electric Co., Ltd.може допомогти вам переглянути необхідні характеристики та конфігурацію продукту. Поділіться своєю напругою, струмом, номером полюса, вимогами до захисту від витоку та деталями застосування, щоб обговорити відповідне рішення.
Для специфікацій продукту, вимог OEM або проектних запитів,зв'яжіться з намиз вашими електричними вимогами та інформацією про застосування.
