A 125 Автоматичний вимикач 15KAпризначений для електричних систем, які потребують як великої потужності струму, так і надійного захисту від короткого замикання. На відміну від звичайних автоматичних вимикачів із низьким рейтингом, пристрій із високою відключаючою спроможністю 125 А може працювати з вимогливими розподільними системами, де струми пошкодження можуть бути значно вищими. У цій статті пояснюється, як працює автоматичний вимикач 125 15KA, що означають його ключові характеристики, де його можна використовувати, як його правильно вибрати та встановити та що слід перевірити спеціалістам із закупівель перед розміщенням замовлення. Він також досліджує практичні конструктивні особливості серії DAB7-125 від Shanghai DaDa Electric Co., Ltd., включаючи термомагнітний захист, конструкцію з обмеженням струму, великі кабельні клеми та відключаючу здатність 15 кА.
Зміст
- Що таке мініатюрний автоматичний вимикач 125 15KA?
- Чому 125A та 15KA важливі?
- Як працює механізм захисту?
- Які функції покращують практичну ефективність?
- Де можна використовувати автоматичний вимикач 125 15KA?
- Ключові характеристики для вивчення
- Як вибрати правильну конфігурацію
- Рекомендації щодо встановлення та обслуговування
- Поширені проблеми та занепокоєння щодо покупки
- Чому Shanghai DaDa Electric Co., Ltd.?
- Часті запитання
- Заключні міркування

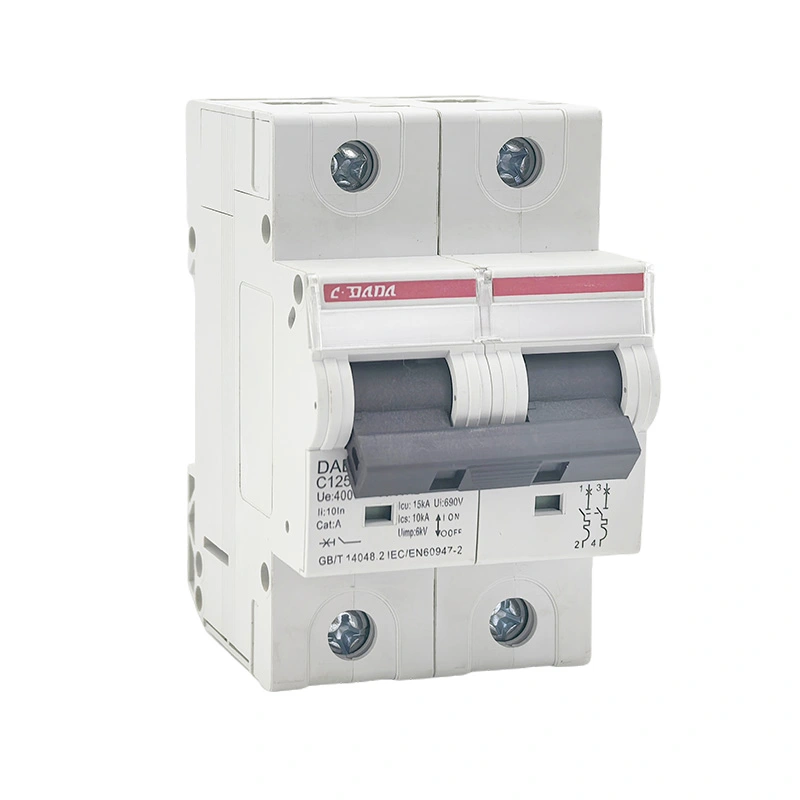

Що таке мініатюрний автоматичний вимикач 125 15KA?
Мініатюрний автоматичний вимикач 125 15KA — це пристрій захисту від сильного струму, призначений для розривання електричних ланцюгів у разі виникнення аномальних умов струму. У позначенні продукту «125» зазвичай визначає номінальний струм до 125 А, тоді як «15KA» означає вимикальну здатність 15 кА при короткому замиканні за відповідних умов випробування та стандарту.
Ці два числа описують різні електричні характеристики. Номінал 125A стосується струму, який вимикач призначений для перенесення за певних умов експлуатації. Показник 15 кА відповідає рівню очікуваного струму короткого замикання, який вимикач може безпечно перервати за вказаних умов.
Ця відмінність важлива, коли інженери порівнюють автоматичні вимикачі. Вищий номінальний струм автоматично не означає більшу вимикальну здатність при короткому замиканні. Обидва значення необхідно порівнювати з електричними характеристиками установки.
Серія DAB7-125 від Shanghai DaDa Electric Co., Ltd. розроблена для промислового та комерційного розподілу електроенергії. Його опублікована інформація про продукт визначає максимальний номінальний струм 125 А та варіанти високої відключаючої здатності, включаючи 15 кА. Виробник також вказує термомагнітний захист і струмообмежувальну конструкцію.
Чому 125A та 15KA важливі?
Системи розподілу електроенергії можуть містити значну енергію збоїв, особливо поблизу трансформаторів, розподільних щитів, промислового обладнання та великих силових навантажень. Якщо захисний пристрій піддається впливу струму замикання, що перевищує його зазначену здатність відключати, наслідки можуть включати пошкодження обладнання, надмірне електродугове розрядження та серйозні ризики для безпеки.
Відключаюча здатність 15 кА забезпечує вищий запас відключення, ніж багато стандартних автоматичних вимикачів із низькою відключаючою здатністю. Однак фактична придатність залежить від очікуваного струму короткого замикання в точці встановлення та вимог відповідного електричного стандарту.
| Параметр | Що це вказує | Чому це важливо |
|---|---|---|
| 125А | Номінальний струм | Визначає нормальний діапазон напруги струму вимикача. |
| 15 кА | Висока здатність переривання короткого замикання | Допомагає вимикачу перервати задані високі струми замикання. |
| Теплова подорож | Захист від перевантаження | Реагує на стійкі надмірні поточні умови. |
| Магнітна подорож | Захист від короткого замикання | Забезпечує швидку роботу під час серйозних несправностей. |
| Обмеження струму | Зменшення енергії несправності | Може допомогти зменшити навантаження на наступне обладнання. |
Тому при проектуванні розподільчої системи вимикач слід вибирати з фактичного розрахунку навантаження, номіналу провідника, розрахунку струму замикання, напруги, частоти, конфігурації полюсів і вимог щодо координації, а не лише з номінального струму.
Як працює механізм захисту?
Сучасний автоматичний автоматичний вимикач зазвичай поєднує два основні принципи відключення: тепловий захист і магнітний захист. Два механізми спрямовані на різні типи подій надструму.
Тепловий захист реагує на умови перевантаження, які зберігаються з часом. Коли струм перевищує запланований робочий рівень, тепло змушує термічний елемент працювати та розмикати ланцюг.
Магнітний захист призначений для сильнострумових пошкоджень. Сильна магнітна реакція може швидко активувати механізм відключення, коли виникає сильне коротке замикання.
Коли контакти роз'єднуються під час переривання несправності, може утворитися електрична дуга. Внутрішні структури керування дугою допомагають контролювати та гасити дугу під час переривання.
Конструкція, що обмежує струм, може зменшити енергію, яка пропускається через ланцюг під час короткого замикання, допомагаючи зменшити навантаження на підключені компоненти.
Інформація про продукт DAB7-125 описує функцію теплового та магнітного відключення, механізм без відключення та конструкцію обмеження струму. Ці функції особливо актуальні для додатків, де захисний пристрій має послідовно реагувати як на тривалі перевантаження, так і на несправності з високим струмом.
Які функції покращують практичну ефективність?
Електрозахисне обладнання оцінюється не тільки за номінальним струмом. Механічна конструкція, конструкція терміналу, контактні матеріали, спосіб монтажу та внутрішня система керування дугою можуть впливати на практичне використання.
- Висока розривна здатність:Специфікація 15 кА забезпечує більш високу здатність переривання короткого замикання, ніж багато звичайних автоматичних вимикачів із низькою відключаючою здатністю.
- Великі кабельні клеми:Серія DAB7-125 розроблена з великими клемами, придатними для мідних і алюмінієвих провідників до 35 мм² відповідно до опублікованої інформації виробника.
- Механізм без відключення:Вимикач може зберігати свою захисну функцію, навіть якщо робочий механізм утримується у положенні ON.
- Позитивна контактна індикація:Чітка індикація статусу контакту може полегшити перевірку та обслуговування.
- Термомагнітна робота:Різні умови перевантаження по струму можна вирішити за допомогою додаткових механізмів відключення.
- Монтаж на DIN-рейку:Модульний монтаж спрощує установку в межах сумісного розподільного обладнання.
- Вогнестійкий корпус:Опублікована інформація DAB7-125 вказує на вогнестійкий матеріал корпусу PA66.
Ці деталі важливі для дистриб’юторів і системних інтеграторів, оскільки ефективність встановлення та зручність обслуговування можуть вплинути на загальний досвід експлуатації, а не лише на початкову ціну покупки.
Де можна використовувати автоматичний вимикач 125 15KA?
Автоматичний автоматичний вимикач із високою відключаючою здатністю 125 А можна розглядати для систем розподілу електроенергії, де струм ланцюга та рівень несправності знаходяться в межах зазначеного робочого діапазону пристрою. Типове середовище застосування може включати промислові об’єкти, комерційні будівлі, розподільчі панелі обладнання та інші схеми з високим струмом.
| застосування | Типова вимога | Потенційна вигода |
|---|---|---|
| Промисловий розподіл | Вищі струмові навантаження та складні умови несправності | Висока потужність по струму з захистом від короткого замикання |
| Комерційні будівлі | Надійний захист розподілу | Компактний модульний захист для розподільних ланцюгів |
| Системи машин | Захист електрообладнання та фідерів | Теплова і магнітна реакція на перевантаження по струму |
| Розподільні панелі | Компактні захисні пристрої | Установка на DIN-рейку і модульна конструкція |
| Енергоємне обладнання | Вищий струм ланцюга | Конфігурація номінального струму до 125 А в залежності від обраної моделі |
Придатність застосування завжди повинна підтверджуватися повним електричним проектом. Напруга, частота, очікуваний струм пошкодження, розмір провідника, температура навколишнього середовища, конфігурація полюса та відповідні правила встановлення можуть змінити відповідний вибір вимикача.
Ключові характеристики для вивчення
Найчастіше покупці орієнтуються на «125А» і «15кА», тому що в них легко розібратися. Однак професійні закупівлі вимагають ширшого перегляду специфікацій.
| Специфікація | Питання покупки |
|---|---|
| Номінальний струм | Чи відповідає обраний номінал розрахованому навантаженню ланцюга та потужності провідника? |
| Розривна здатність | Чи підходить зазначена потужність 15 кА для очікуваного струму пошкодження? |
| Номінальна напруга | Чи відповідає вимикач системній напрузі та системі розподілу? |
| Кількість полюсів | Чи потрібна схема 1P, 2P, 3P, 4P або інша конфігурація? |
| Крива поїздки | Чи сумісна обрана характеристика відключення з підключеним навантаженням? |
| Застосовуваний стандарт | Чи відповідає продукт стандартам, необхідним для цільового ринку та встановлення? |
| Ємність терміналу | Чи можуть клеми безпечно розмістити вказаний провідник? |
| Спосіб установки | Чи потрібне кріплення на DIN-рейку чи інше кріплення? |
Наприклад, стандарти IEC 60947-2 і IEC/EN 60898-1 використовують різні класифікації та методи випробування автоматичних вимикачів. Таким чином, опубліковані дані виробника можуть містити термінологію Icu та Icn залежно від стандарту та категорії продукту. Покупець повинен точно перевірити, який рейтинг застосовний для напруги та умов експлуатації передбачуваної установки.
Як вибрати правильну конфігурацію
Вибір мініатюрного автоматичного вимикача 125 15KA слід починати з електричної системи, а не з каталогу продукції. Простий процес вибору може зменшити ризик невідповідності вимикача та схеми.
- Визначити розрахунковий струм.Розрахуйте очікуваний постійний і періодичний струм навантаження.
- Перевірте номінал провідника.Захисний пристрій повинен узгоджуватися з допустимим струмом кабелю за фактичних умов встановлення.
- Визначте очікуваний струм короткого замикання.Вибрана відключаюча здатність повинна відповідати рівню несправності в точці встановлення.
- Перевірте напругу та частоту.Переконайтеся, що вимикач відповідає електричній системі.
- Виберіть розташування стовпів.Розглянемо вимоги до фазних і нульових провідників.
- Перегляньте характеристики поїздки.Крива відключення має відповідати підключеному навантаженню та очікуваним умовам пускового навантаження.
- Підтвердити стандарти та сертифікати.Перевірте вимоги цільового ринку, специфікацію проекту та місцеві електротехнічні норми.
- Перевірте фізичну сумісність.Перевірте розміри, розмір клеми, сумісність з DIN-рейкою та відстань між панелями.
Рекомендації щодо встановлення та обслуговування
Правильна установка є важливою для будь-якого сильнострумового захисного пристрою. Навіть добре сконструйований автоматичний вимикач не може компенсувати провідники неправильного розміру, незакріплені клеми, невідповідні корпуси або неправильну практику встановлення.
- Перевірте модель вимикача та номінал перед встановленням.
- Відключіть електричне живлення та дотримуйтесь відповідних процедур безпеки.
- Переконайтеся, що поперечний переріз провідника відповідає клемі.
- Правильно підготуйте провідники та уникайте пошкоджених або неправильно зачищених кінців кабелю.
- Затягніть клеми відповідно до вимог виробника.
- Переконайтеся, що вимикач надійно закріплено на сумісній DIN-рейці.
- Переконайтеся, що корпус забезпечує належний захист і зазор.
- Періодично перевіряйте термінали на ознаки перегріву, зміни кольору або механічного ослаблення.
- Перевірте захисну систему відповідно до вимог технічного обслуговування установки.
Графіки технічного обслуговування повинні відображати середовище та робочий цикл. Промислові установки з високим навантаженням, частими перемиканнями, пилом, вібрацією або підвищеними температурами можуть вимагати більш частого огляду, ніж слабконавантажені внутрішні розподільні системи.
Поширені проблеми та занепокоєння щодо покупки
Покупці потужних автоматичних вимикачів часто стикаються з рядом практичних проблем. Вирішення цих проблем до закупівлі може запобігти затримкам і проблемам встановлення.
У деяких списках продуктів згадується лише загальна «висока відключаюча здатність». Покупці повинні вимагати точний рейтинг, стандарт, напругу та базу тестування.
Вибір 125 А без перевірки ємності кабелю та фактичного розрахункового струму може створити проблеми з координацією.
Більші провідники потребують клем, розроблених з урахуванням необхідної площі поперечного перерізу. Перед покупкою слід підтвердити сумісність терміналу.
Міжнародним покупцям часто потрібні технічні характеристики, сертифікати, креслення та інформація про продукт для затвердження проекту.
Професійний постачальник повинен мати можливість надати чіткі дані про продукт і допомогти покупцям зрозуміти різницю між номінальним струмом, відключаючою здатністю, характеристиками відключення та вимогами до встановлення.
Чому Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.розробляє та виробляє засоби захисту ланцюгів для промислового та комерційного електричного застосування. Його опублікований портфель продуктів включає автоматичні вимикачі, автоматичні вимикачі, автоматичні автоматичні вимикачі, автоматичні автоматичні вимикачі та пов’язане обладнання для захисту ланцюгів.
Серія DAB7-125 призначена для застосувань, що вимагають більшої потужності струму та високої здатності відключати при короткому замиканні. Опубліковані специфікації включають високу відключаючу здатність 15 кА, функцію термомагнітного відключення, конструкцію з обмеженням струму, індикацію позитивного контакту та клеми, придатні для більших провідників. :contentReference[oaicite:1]{index=1}
Інформація про фабрику виробника також описує спеціальні цехи штампування, точкового зварювання, клепки, лиття під тиском і збірки, які підтримують виробництво як MCB, так і MCCB. :contentReference[oaicite:2]{index=2}
Для дистриб’юторів, оптових продавців електротехніки, виробників панелей і клієнтів OEM цей тип виробничих можливостей може бути корисним, коли постійне постачання продукції, технічна документація та підтримка конфігурації є важливими частинами рішення про покупку.
| Вимоги до покупця | Відповідна характеристика DAB7-125 |
|---|---|
| Сильнострумовий захист ланцюга | Номінальний струм до 125А |
| Вищі вимоги до короткого замикання | Відключаюча здатність до 15 кА згідно з опублікованою інформацією про продукт |
| Захист від перевантаження | Функція теплового відключення |
| Реакція на коротке замикання | Функція магнітного відключення |
| Більші провідники | Великі кабельні клеми, призначені для провідників до 35 мм² відповідно до інформації виробника |
| Установка панелі | Модульна конструкція для монтажу на DIN-рейку |
Перед остаточним затвердженням проекту специфікації продукту завжди повинні бути підтверджені найновішою технічною документацією, особливо якщо вимикач буде встановлено в середовищі з високим струмом пошкодження або в регульованій електричній системі.
Часті запитання
15KA означає вимикальну здатність 15kA при короткому замиканні за відповідних умов випробувань. Він вказує на очікуваний рівень струму короткого замикання, який пристрій розрахований на переривання відповідно до його номінального значення та стандарту.
Ні. Вибір повинен враховувати пропускну здатність провідника, характеристики навантаження, напругу системи, умови навколишнього середовища, струм пошкодження, конфігурацію полюса та відповідні електричні вимоги.
125A пов’язано з номінальним струмом вимикача, тоді як 15kA відноситься до його здатності відключати при короткому замиканні. Вони описують різні характеристики захисного пристрою.
Його можна розглядати як відповідні промислові розподільні ланцюги, якщо електрична система відповідає зазначеним параметрам продукту та вимогам до встановлення.
Ні. Розривна здатність є лише одним із факторів вибору. Необхідно також оцінити напругу, номінальний струм, характеристики відключення, координацію провідників, конфігурацію полюса та умови встановлення.
Тепловий захист усуває умови тривалого перевантаження, тоді як магнітний захист швидко реагує на умови сильного струму, такі як коротке замикання.
В опублікованій інформації DAB7-125 компанії Shanghai DaDa Electric зазначено, що її великі кабельні термінали підходять для мідних і алюмінієвих кабелів до 35 мм². Точне розташування провідника перед встановленням завжди має підтверджуватися чинною технічною документацією.
Покупці повинні запитувати технічну таблицю даних, відповідні стандарти, номінальну напругу, дані про відключаючу здатність, характеристики відключення, розмірні креслення, інформацію про термінали, сертифікати та деталі упаковки, що відповідають ринку призначення.
Заключні міркування
Мініатюрний автоматичний вимикач 125 15KA задовольняє конкретну комбінацію вимог: відносно висока потужність струму та покращена здатність відключати при короткому замиканні. Для інженерів і груп закупівель розуміння того, що означає кожен рейтинг, є важливим для прийняття правильного технічного рішення.
Найважливіші міркування виходять за рамки цифр «125A» і «15kA». Повна оцінка повинна включати номінальну напругу, струм пошкодження, характеристики відключення, конфігурацію полюса, сумісність провідників, відповідні стандарти, середовище встановлення та фізичні розміри.
Серія DAB7-125 від Shanghai DaDa Electric Co., Ltd. поєднує захист від сильного струму з термомагнітною роботою, конструкцією з обмеженням струму, великими кабельними клемами та опублікованою вимикаючою здатністю до 15 кА. Ці характеристики роблять продукт актуальним для ряду промислових і комерційних розповсюджувальних застосувань, якщо правильно підібрати його до електричної системи.
