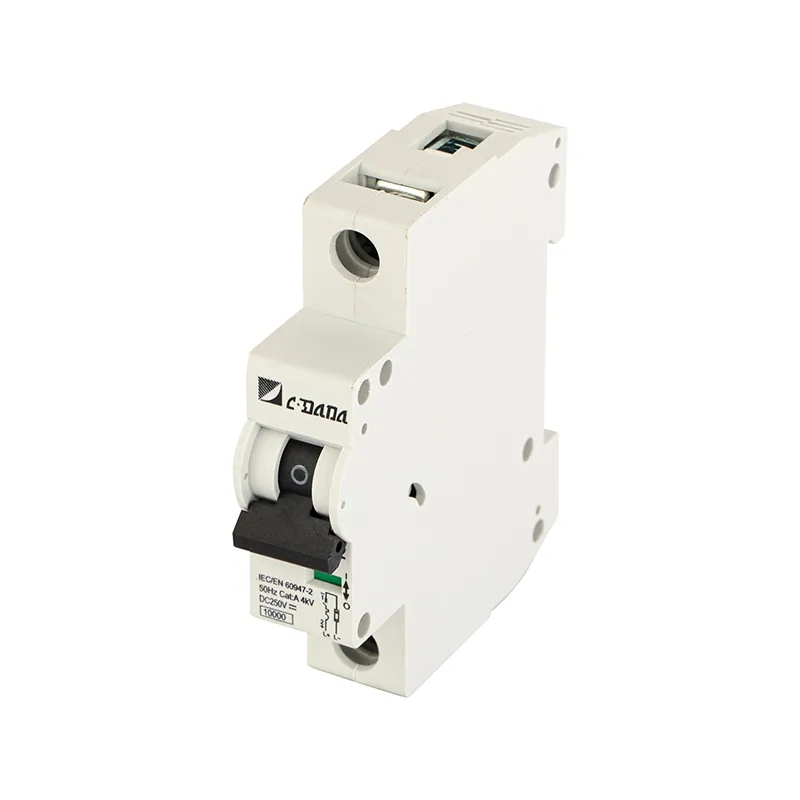

Мініатюрний автоматичний вимикач 250 В постійного струму

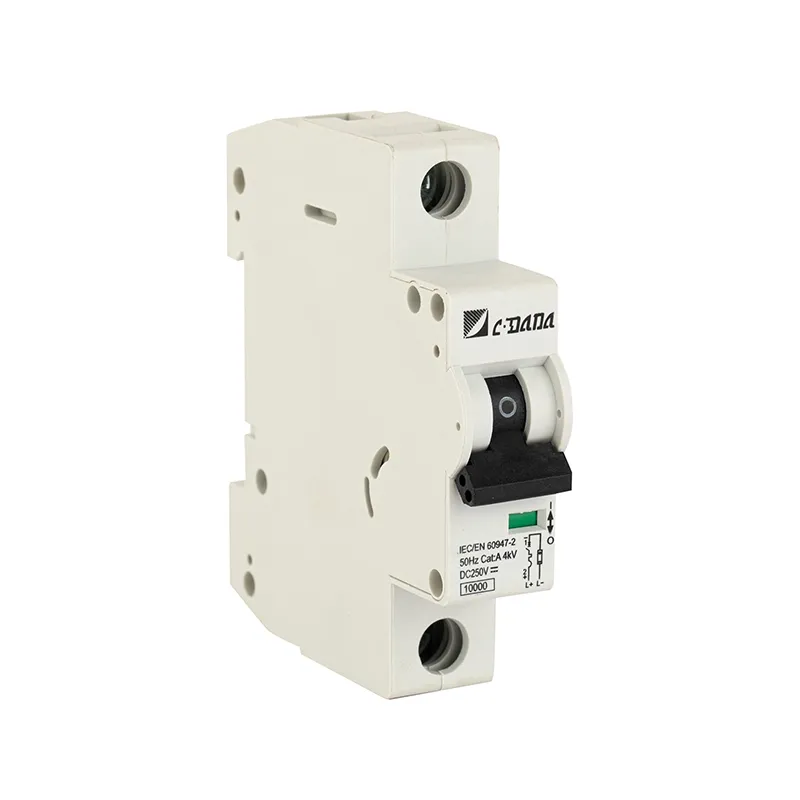

Захистіть свої кола постійного струму за допомогою мініатюрного автоматичного вимикача (MCB) CDADA DAB7-63 250 В постійного струму – розрахованого на напругу до 250 В постійного струму, розробленого компанією Shanghai DADA Electric CO., LTD, надійним заводом у Китаї, для надійного захисту від перевантаження та короткого замикання в сучасних сонячних фотоелектричних (PV), телекомунікаційних, акумуляторних і промислових системах постійного струму.

На відміну від стандартних вимикачів змінного струму, DAB7-63 спеціально розроблений для додатків постійного струму, де гасіння дуги є більш складним через постійну полярність напруги. Завдяки високій відключаючій здатності 6000 А при 250 В постійного струму він швидко вимикає струми замикання, щоб запобігти пошкодженню від зворотного струму, зворотного зв’язку інвертора або пошкоджень струни, що робить його важливим компонентом безпеки в житлових і комерційних сонячних установках.

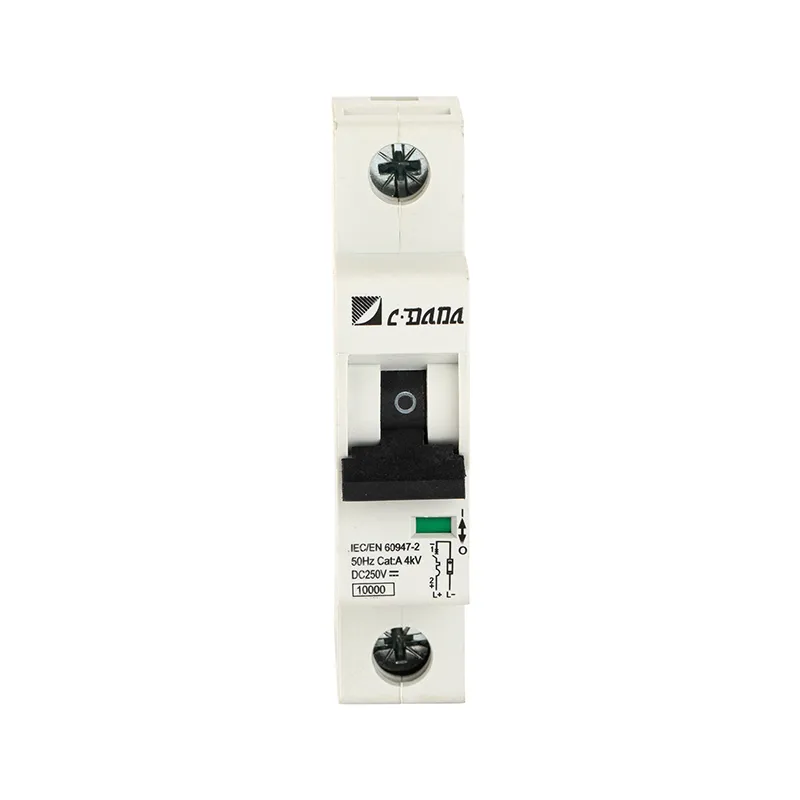

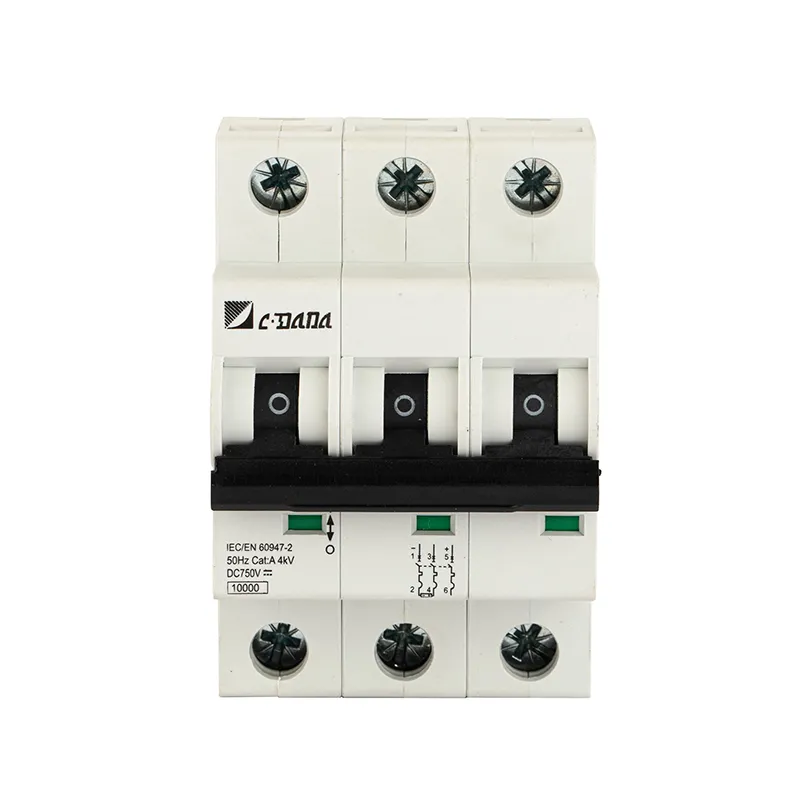

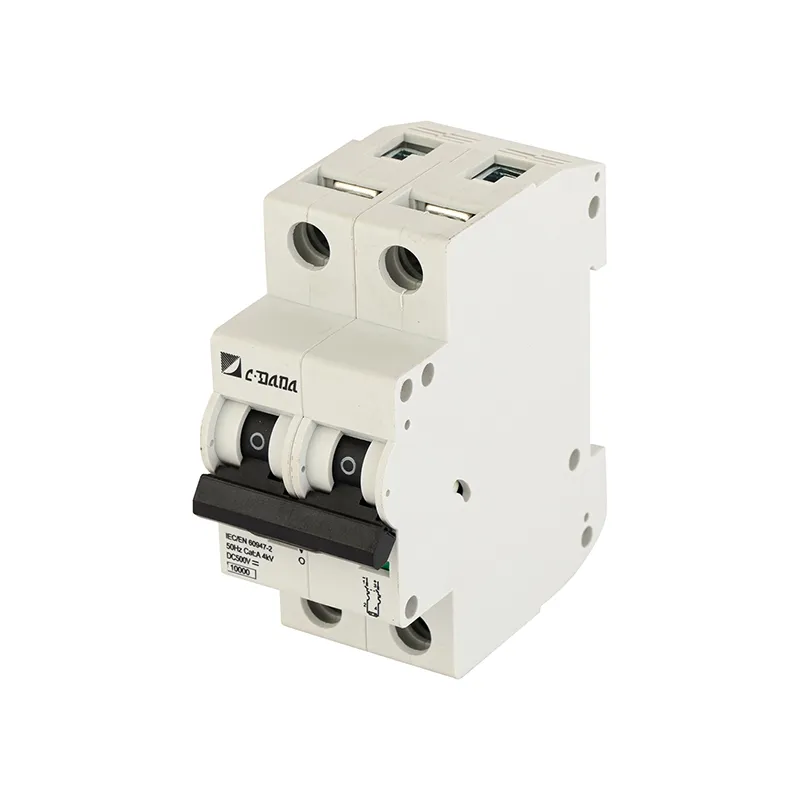

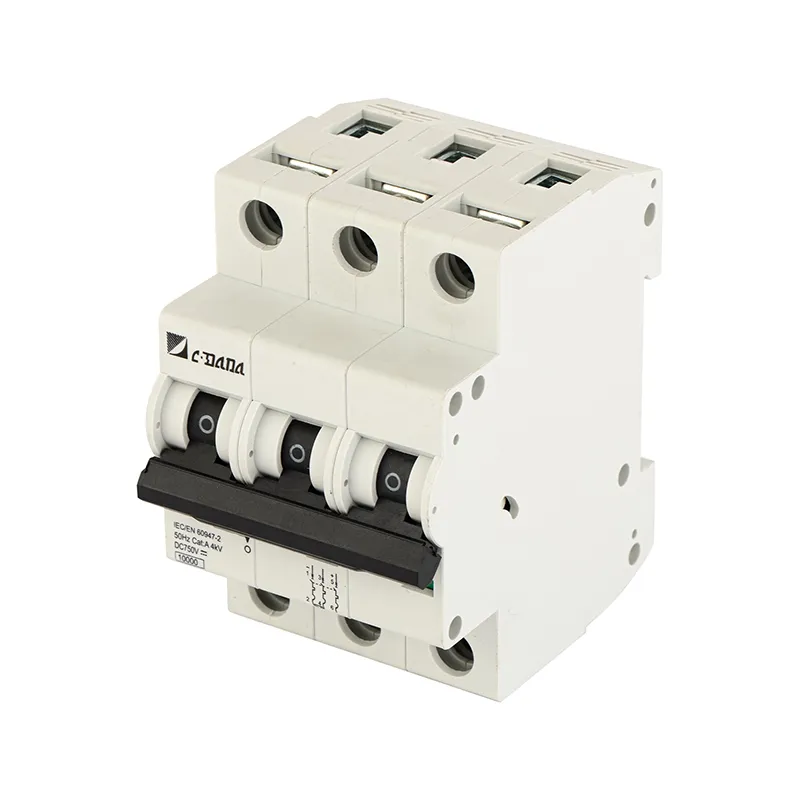

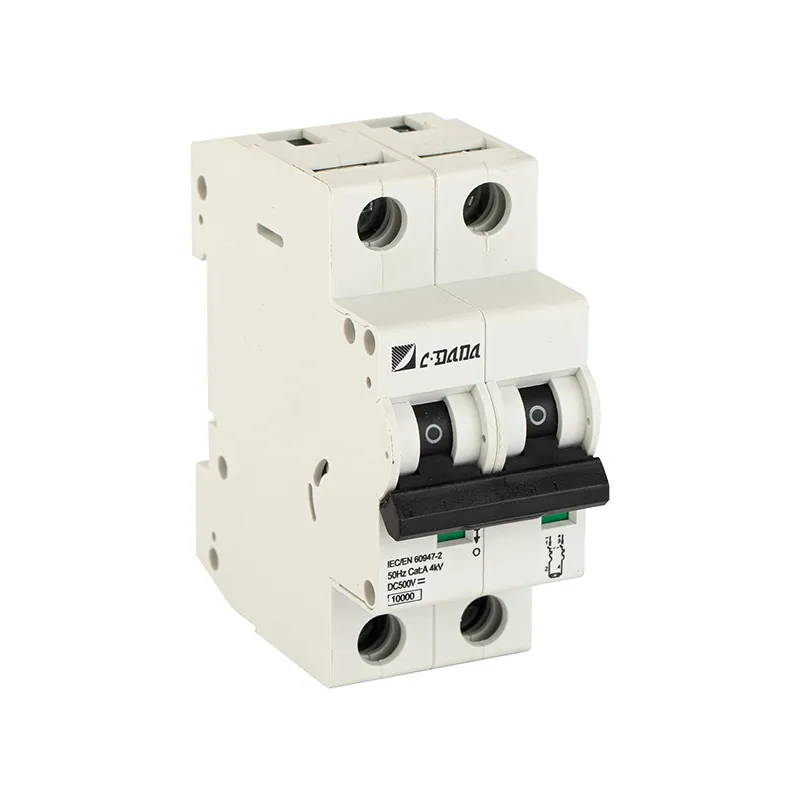

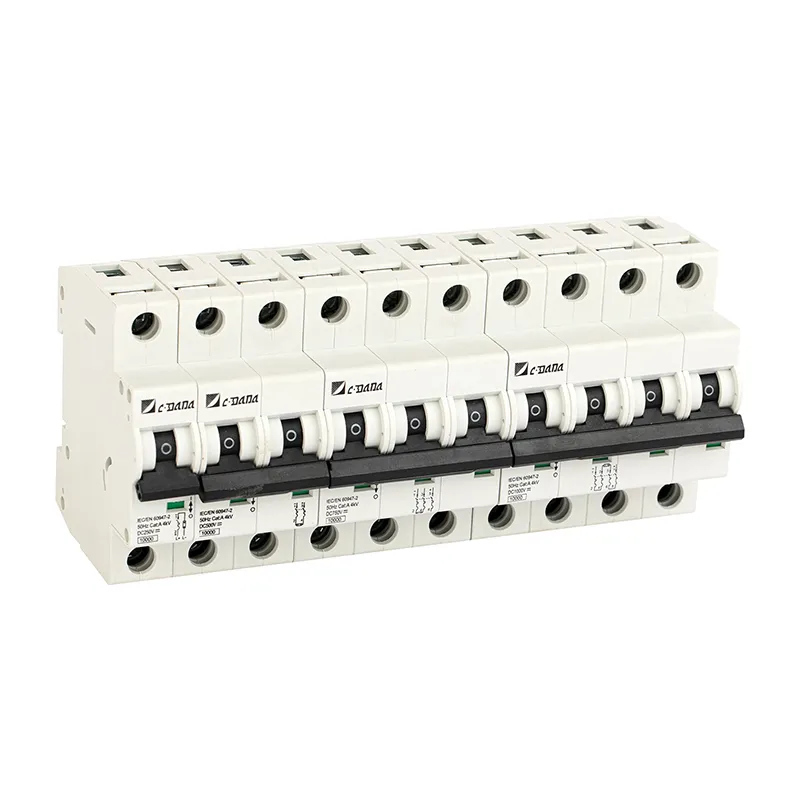

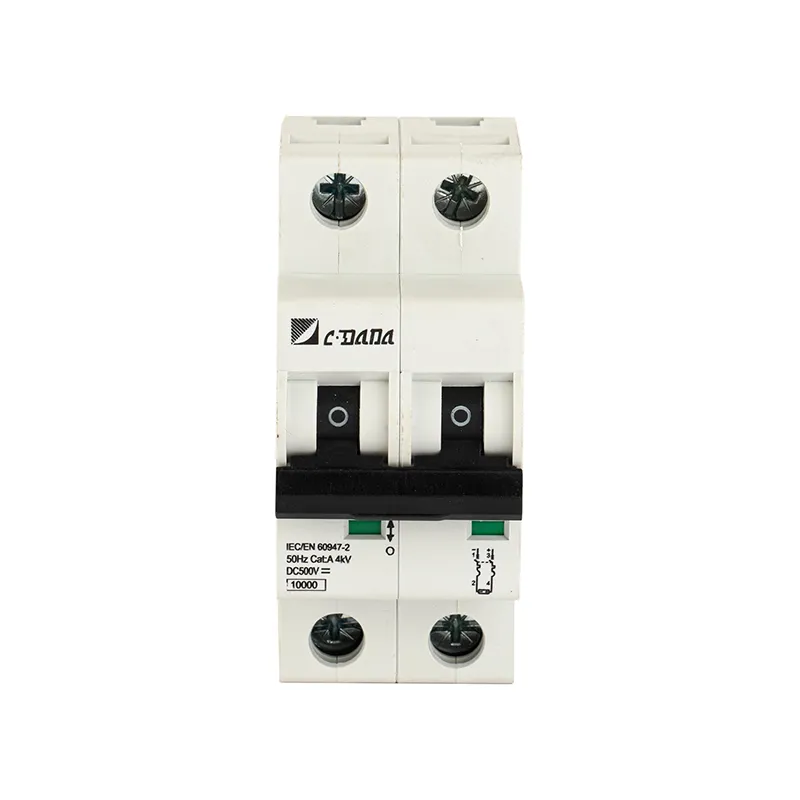

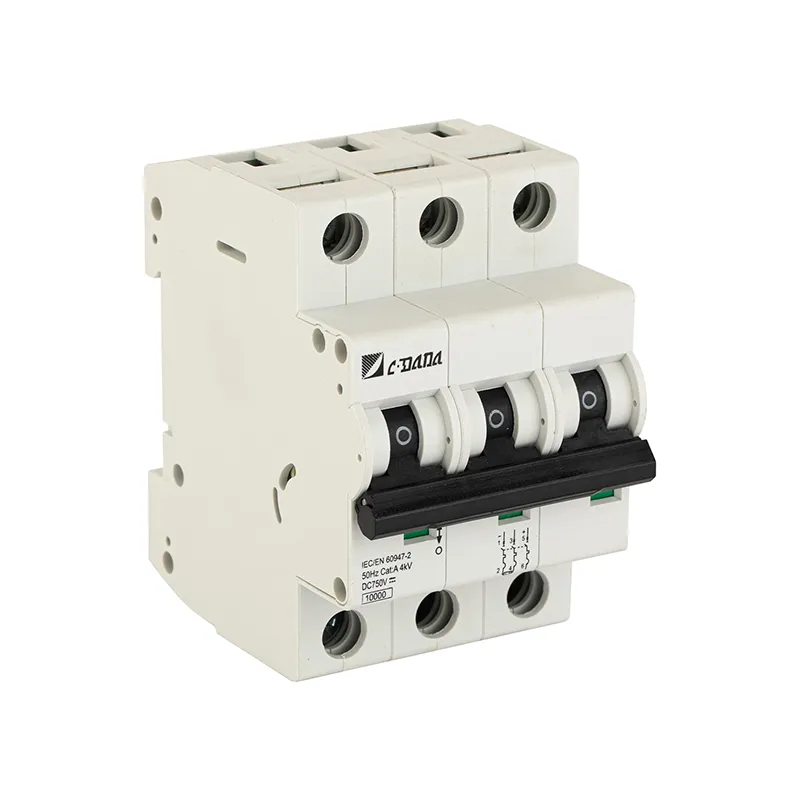

Доступний у 13 номінальних значеннях струму (1A–63A) і конфігурації 1P для 250V DC, він також масштабується до 2P (500V), 3P (750V) і 4P (1000V) для високовольтних фотоелектричних масивів. Вимикач має подвійні варіанти підключення (кабель або шина), чітку індикацію положення контакту та механізм швидкого вмикання/швидкого розмикання для покращеного придушення дуги. Повністю відповідає стандартам IEC 60947-2, IEC 60947-8, CCC і ЄС RoHS, що забезпечує глобальні стандарти безпеки та екологічності.

Основні характеристики

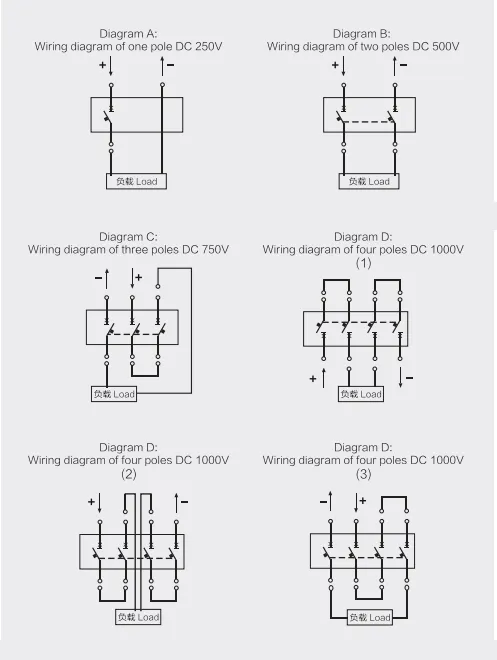

Схема підключення

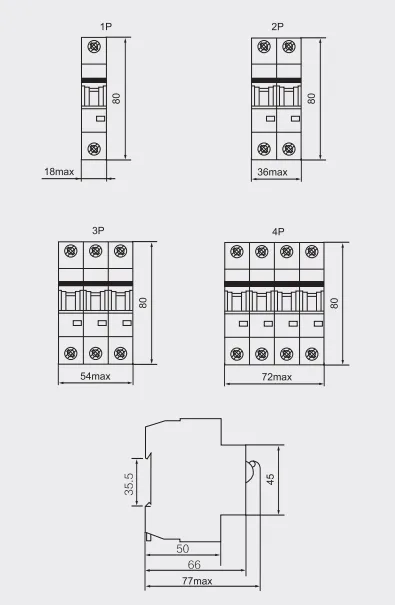

Схема мініатюрного автоматичного вимикача постійного струму та монтажні розміри

Чому варто вибрати CDADA DC MCB 250V?

★ Спеціально створений для систем постійного струму

Оптимізована конструкція дугогасильної камери забезпечує безпечне відключення постійних струмів замикання — на відміну від перероблених вимикачів змінного струму.

★ Готова до сонячних батарей

Важливо для захисту фотоелектричних модулів від зворотного струму та зворотного зв’язку з несправністю інвертора — підвищує надійність системи.

★ Висока розривна здатність

6 кА при 250 В постійного струму відповідає вимогам для більшості житлових і малих комерційних сонячних установок.

★ Глобальні сертифікати

IEC + CCC + RoHS = надійна продуктивність в Азії, Європі, Африці та Латинській Америці.

★ Безпечний дизайн

Прозоре вікно положення контакту запобігає неправильній роботі; Подвійна проводка спрощує інтеграцію панелі.

★ Широкий робочий діапазон

Надійно працює від –35°C (холодний клімат) до +70°C (гарячі дахи або корпуси).

Чому варто вибрати CDADA?

★ Ми є виробником більше 42 років. Наша компанія, заснована в 1983 році, розвивається дуже швидко протягом останніх років. Маючи понад 1000 найменувань, ми розробляємо та виготовляємо власний автоматичний вимикач, зосереджений навколо стандартних автоматичних вимикачів і ущільнень OEM. Ми створюємо нову концепцію, щоб створити диверсифікований автоматичний вимикач типу «папа» для задоволення потреб клієнтів.

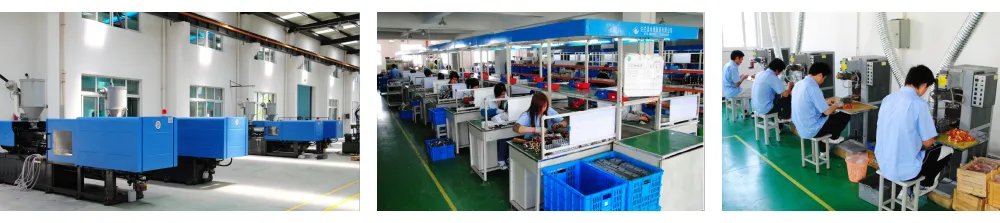

★ Маючи понад 42 роки досвіду, у нас є власне проектування та виробниче обладнання для швидкого та якісного виконання робіт.

★ У нас є дуже швидка команда відгуків. Відповіді на запити надаються протягом 1 робочого дня, 3D відповідає протягом 1 робочого дня.

★ Упаковка

Більшість наших клієнтів надають нам специфікації продукту чи упаковки прямо на своїх дизайнерських відбитках. Ми будемо раді працювати з вами, щоб виконати ваші вимоги.

★ Всесвітньо відома виставка електроенергії Power Gen

Наша виставка охоплює світ, Дубай, Бразилію, Росію, Ганновер, Єгипет, Австрію, Іран, Мексику та інші професійні енергетичні виставки

Типові програми

Сонячні фотоелектричні системи: захист струн у об’єднувальних коробках

Зберігання енергії батареї: захист від перевантаження по струму на стороні постійного струму

Телекомунікаційні шафи живлення: розподіл –48 В або +24 В постійного струму

Зарядні станції для електромобілів: допоміжні ланцюги постійного струму

Промислові панелі керування: ПЛК, датчики та приводи живлення постійного струму

FAQ

Q1: Чи можу я використовувати автоматичний вимикач змінного струму для ланцюгів постійного струму 250 В?

A1: Ні. Вимикачі змінного струму покладаються на перетин нуля для гасіння дуг — DC не має перетину нуля, тому дуги зберігаються, викликаючи плавлення, пожежу або несправність. Завжди використовуйте автоматичний вимикач з рейтингом постійного струму, наприклад CDADA DAB7-63.

Q2: Чи важлива полярність?

A2: Так! Мініатюрний автоматичний вимикач DAB7-63 250 В постійного струму має визначені вхідні (живлення +/–) і вихідні (L+/L–) клеми. Змінна полярність знижує ефективність гасіння дуги та може призвести до втрати сертифіката безпеки.

Q3: Яка різниця між автоматичними вимикачами постійного струму 1P, 2P та 4P?

A3:

● 1P: захищає один провідник при 250 В постійного струму (наприклад, позитивна лінія в заземленій фотоелектричній системі)

● 2P: розриває як +, так і – при 500 В постійного струму (плаваючі системи)

● 4P: для ліній постійного струму 1000 В (великі комерційні фотоелектричні установки)

→ Завжди підбирайте кількість полюсів відповідно до напруги вашої системи та схеми заземлення.

Q4: Чи можна використовувати для частого перемикання?

A4: Ні — він призначений для нечастого ручного керування (наприклад, обслуговування). Для щоденного перемикання використовуйте контактор постійного струму або вимикач навантаження.

Q5: Чому варто вибрати CDADA замість інших брендів DC MCB?

A5: CDADA пропонує:

● Справжня конструкція розривної дуги постійного струму (не адаптована до змінного струму)

● Повна сертифікація IEC + CCC

● Чіткий візуальний індикатор стану

● Широкий діапазон струму (1A–63A) для точного визначення розміру

● Конкурентні ціни з технічною документацією англійською мовою
