Чому модульний контактор стає необхідним у сучасних електричних системах керування?

Зміст

• 1. Введення в модульний контактор
• 2. Структура та принцип роботи
• 3. Основні переваги сучасних систем
• 4. Модульний контактор проти традиційного контактора
• 5. Сценарії застосування в різних галузях
• 6. Як вибрати правильний модульний контактор
• 7. Рекомендації щодо встановлення та обслуговування
• 8. Поширені проблеми та усунення несправностей
• 9. Майбутні тенденції в технології модульної комутації
• 10. Часті запитання
• 11. Висновок і контакт

1. Введення в модульний контактор

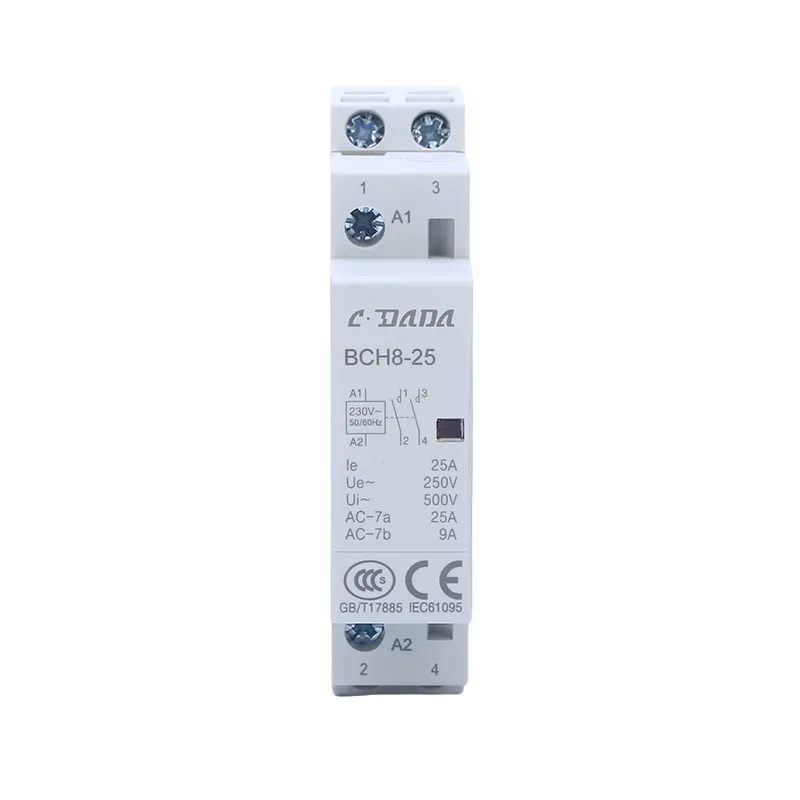

Модульний контактор — це комутаційний пристрій з електричним керуванням, призначений для керування силовими ланцюгами в компактному модульному форматі, який підходить до стандартних систем на DIN-рейку. На відміну від традиційних громіздких контакторів, модульні контактори спеціально розроблені для обтічних електричних розподільних панелей, де економія простору, безпека та простота встановлення є критичними.

Вони широко використовуються в управлінні освітленням, системах HVAC, промисловій автоматизації та інфраструктурі розумних будівель. Їхня конструкція відповідає сучасним вимогам до автоматизації, енергоефективності та централізованого керування.

Оскільки електричні системи розвиваються в напрямку інтелектуального керування та розподіленого управління енергією, модульні контактори все частіше стають стандартним компонентом, а не додатковим оновленням.

2. Структура та принцип роботи

Модульний контактор працює на простому, але високоефективному електромагнітному принципі. Коли на котушку подається керуюча напруга, вона створює магнітне поле, яке зближує контакти, дозволяючи струму протікати через головне коло.

Ключові компоненти включають:

• котушка:Під напругою створює електромагнітну силу
• Контакти:Розімкніть або замкніть ланцюг
• Додаток:Забезпечує ізоляцію та захист безпеки
• Корпус на DIN-рейку:Дозволяє модульне встановлення

Конструкція забезпечує швидке перемикання, низьке енергоспоживання і стабільну роботу при змінних навантаженнях.

3. Основні переваги сучасних систем

Зростаюча популярність модульних контакторів зумовлена ​​декількома важливими перевагами, які вирішують завдання сучасної електротехніки.

• Компактний дизайн:Ідеально підходить для компактних розподільних щитів
• Енергоефективність:Низьке енергоспоживання котушки знижує експлуатаційні витрати
• Безшумна робота:Підходить для житлових і комерційних середовищ
• Легка установка:Монтаж на DIN-рейку спрощує налаштування
• Висока надійність:Розроблено для тривалого життєвого циклу комутації
• Гнучке управління:Сумісний із системами автоматизації

Ці переваги роблять модульні контактори особливо цінними в системах розумних будівель, де ефективність і автоматизація є головними пріоритетами.

4. Модульний контактор проти традиційного контактора

Розуміння різниці між модульними та традиційними контакторами має важливе значення для вибору правильного рішення.

Хоча традиційні контактори все ще домінують у важких промислових середовищах, модульні контактори явно переважають у сучасних автоматизованих системах.

5. Сценарії застосування в різних галузях

Модульні контактори використовуються в широкому спектрі застосувань завдяки своїй універсальності та компактній конструкції.

• Житлові будинки:Управління освітленням, водонагрівачами та системами розумного дому
• Комерційні приміщення:Системи керування ОВК, ескалатори та ліфти
• Промислова автоматизація:Перемикання двигунів і керування машиною
• Енергетичні системи:Сонячні інвертори та акумуляторні системи
• Інфраструктура:Системи громадського освітлення та регулювання дорожнього руху

У розумних будівлях модульні контактори часто служать основою централізованих систем керування енергією, забезпечуючи автоматизований контроль навантаження та планування.

6. Як вибрати правильний модульний контактор

Вибір правильного модульного контактора має вирішальне значення для надійності та ефективності системи. Слід враховувати кілька ключових факторів.

• Номінальний струм:Має відповідати вимогам щодо навантаження
• Керуюча напруга:Забезпечте сумісність із системами керування
• Кількість полюсів:Однофазні або трифазні системи
• Робочий цикл:Періодичність операцій перемикання
• Умови навколишнього середовища:Температура, вологість і рівень пилу

Нижче наведено спрощену інструкцію з вибору:

7. Рекомендації щодо встановлення та обслуговування

Правильний монтаж забезпечує оптимальну продуктивність і тривалий термін служби. Модульні контактори розроблені для простоти використання, але правильні процедури все одно повинні дотримуватися.

• Перед встановленням переконайтеся, що живлення відключено
• Надійно закріпіть на DIN-рейці
• Перевірте підключення проводів відповідно до схем
• Перевірте сумісність напруги котушки
• Перевірте операцію перемикання перед повним розгортанням

Обслуговування, як правило, мінімальне, але рекомендується періодична перевірка, щоб переконатися, що контакти залишаються чистими та не зношеними.

8. Поширені проблеми та усунення несправностей

Навіть у високоякісних модульних контакторах можуть виникнути проблеми, якщо їх використовувати або встановити неналежним чином.

• Контактне зварювання:Часто це викликано перевантаженнями
• Несправність котушки:Через неправильну подачу напруги
• Перегрів:Погана вентиляція або надмірне навантаження
• Механічний знос:Часті цикли перемикання з часом

Усунення несправностей завжди слід починати з перевірки умов навантаження, а потім електричного тестування котушки та цілісності контактів.

9. Майбутні тенденції в технології модульної комутації

Майбутнє модульних контакторів тісно пов’язане з розвитком інтелектуальних мереж і систем інтелектуальних будівель. Кілька тенденцій формують їх розвиток:

• Інтеграція з системами управління на основі IoT
• Віддалений моніторинг і діагностика
• Алгоритми оптимізації енергоспоживання
• Мініатюризація та висока щільність дизайну
• Покращена технологія дугогасіння

Оскільки автоматизація продовжує розширюватися, модульні контактори відіграватимуть дедалі важливішу роль у забезпеченні ефективного та інтелектуального розподілу електроенергії.

10. Часті запитання

Q1: Яке основне призначення модульного контактора?
Він використовується для перемикання електричних навантажень у системах керування, особливо в системах автоматизації та управління будівлею.

Q2: Чи можна використовувати модульні контактори в промислових умовах?
Так, але вони найкраще підходять для легких і середніх промислових навантажень, а не для важких машин.

Q3: Скільки служить модульний контактор?
За умови належного використання він може витримати від сотень тисяч до мільйонів циклів перемикання залежно від умов навантаження.

Q4: чи є модульні контактори енергоефективними?
Так, вони розроблені з низьким енергоспоживанням котушки, що робить їх високоефективними порівняно з традиційними моделями.

11. Висновок і контакт

Модульні контактори являють собою значний прогрес у технології електричної комутації. Їхня компактна структура, ефективність і адаптивність роблять їх важливим компонентом сучасних електричних систем, починаючи від побутової автоматизації та закінчуючи промисловими мережами керування. Оскільки інфраструктура стає все більш інтелектуальною, попит на надійні та гнучкі комутаційні пристрої продовжуватиме зростати.

Виробникам подобаєтьсяShanghai DaDa Electric Co., Ltd.роблять внесок у цю еволюцію, розробляючи високоефективні модульні контакторні рішення, адаптовані до світових промислових стандартів.

Якщо ви шукаєте стабільні, ефективні та рентабельні модульні контакторні рішення, наша команда інженерів готова підтримати ваші вимоги проекту.

Зв'яжіться з намисьогодніщоб вивчити індивідуальні рішення та технічну підтримку для ваших електричних систем керування.
