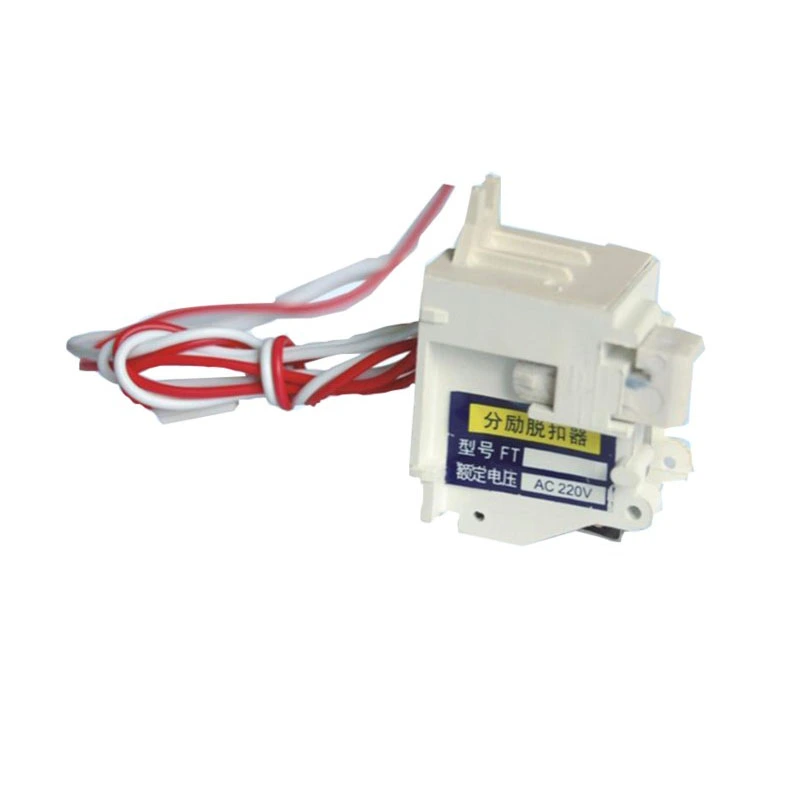

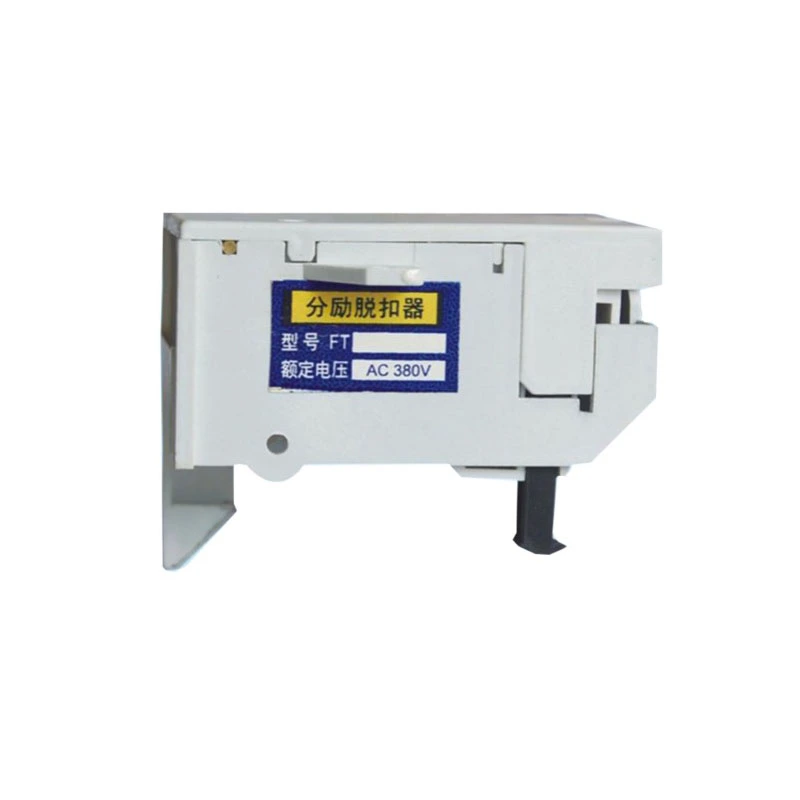

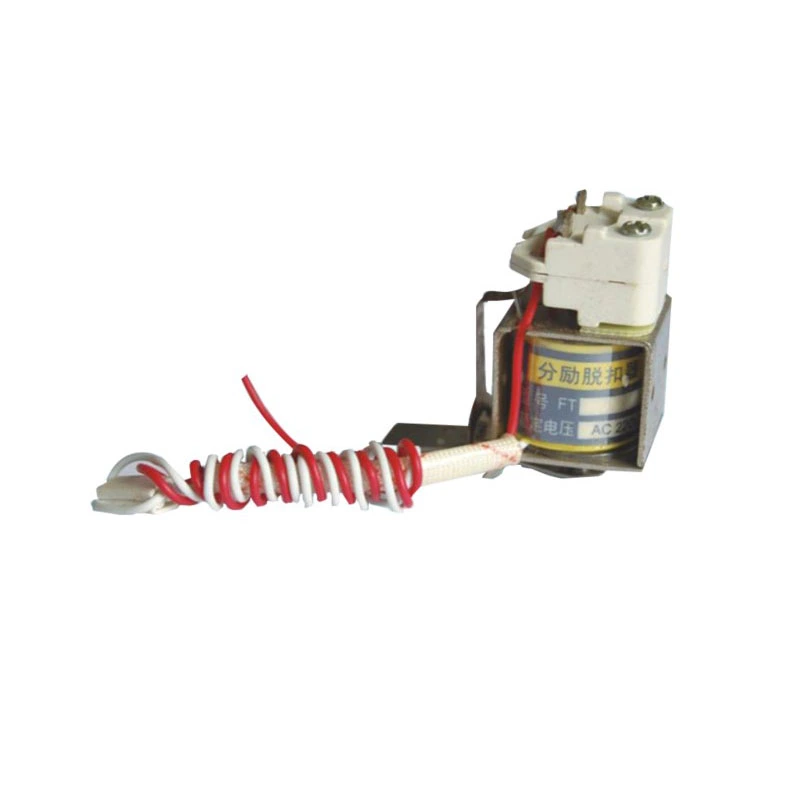

Шунтовий розчіпник MCCB

Shanghai DADA Electric CO., LTD. є надійним виробником у Китаї та має власний бренд CDADA. Ми розуміємо важливість наявності надійних і ефективних електричних компонентів, якими можна керувати дистанційно для забезпечення безпеки та цілісності системи. Ось чому ми розробили шунтовий розчіплювач CDADA MCCB, розроблений спеціально для задоволення цих потреб.

Незалежно від того, чи є ви інженером, який прагне покращити функції безпеки вашої системи, чи менеджером із закупівель, якому потрібні високоякісні компоненти, наш розчіплювач забезпечує надійність і простоту використання, які вам потрібні.

Особливості продукту

★ Призначення: дистанційне керування автоматичними вимикачами в литому корпусі для негайного відключення.

★ Діапазон напруги: сумісний з джерелами змінного струму 50 Гц 220 В/380 В і постійного струму 110 В/220 В.

★ Зручність попереднього підключення: поставляється з підготовленою на заводі внутрішньою проводкою, залишаючи лише зовнішні підключення для користувача.

★ Проста інсталяція: під’єднайте керуючі сигнали до призначених клем — не потрібно складного налаштування.

★ Надійна продуктивність: розроблено для миттєвої роботи, забезпечуючи швидкий час реагування в критичних ситуаціях.

★ Наша рекомендація: для оптимальної продуктивності завжди збігайте номінальну напругу розчіплювача зі специфікаціями джерела живлення керування MCCB.

Технічні характеристики

Посібник із встановлення та використання

Щоб отримати максимальну віддачу від розчіплювача шунта CDADA MCCB, виконайте такі дії:

★ Перевірте сумісність: переконайтеся, що номінальна напруга розчіплювача відповідає напругі живлення вашого MCCB.

★ Підключіть контрольний сигнал: використовуйте надану кнопку (SB2) або власний пристрій керування для підключення до клем P3 і P4.

★ Перевірте схеми підключення: зверніться до схеми, що входить до комплекту, де користувач потребує підключення лише до переривчастих ліній — усі інші підключення підготовлені на заводі.

★ Тестова робота: перед повним розгортанням перевірте розчіплювач у контрольованих умовах, щоб підтвердити правильне функціонування.

★ Порада щодо технічного обслуговування: регулярно перевіряйте з’єднання проводів на ознаки зношення чи пошкодження. Щоб забезпечити надійну роботу, тримайте територію навколо розчіплювача чистою та вільною від пилу.

Огляд електричної схеми

Схема підключення для розчіплювача CDADA MCCB проста:

● SB2: кнопка відкриття (надається користувачем).

● P3, P4: номери клем для підключення сигналу керування.

● Ми: керуйте джерелом живлення.

● QF: допоміжний контакт.

Лише пунктирні лінії на схемі вимагають підключення користувача — уся інша необхідна проводка поставляється попередньо підключеною на заводі, що робить установку швидшою та легшою.

Примітка щодо встановлення: Завжди перевіряйте електропроводку перед подачею живлення, щоб уникнути потенційних небезпек.

Часті запитання

Q1: Що означає "розчіплювач"?

A1: Розчіплювач — це аксесуар, який використовується для дистанційного розмикання автоматичного вимикача в разі надзвичайної ситуації або особливих експлуатаційних вимог. Він забезпечує спосіб швидкого відключення живлення без фізичного доступу до самого вимикача.

Q2: Чи можу я використовувати цей розчіплювач з будь-яким MCCB?

A2: Ні, він повинен бути сумісний з моделлю MCCB та її керуючою напругою. Наші шунтові розчіплювачі розроблені для бездоганної роботи з автоматичними автоматичними вимикачами CDADA, але також можуть бути сумісні з іншими брендами. Якщо ви не впевнені, зверніться до нашої служби технічної підтримки.

Q3: Чи підходить розчіплювач як для змінного, так і для постійного струму?

A3: Так, наш розчіплювач підтримує як змінний струм (220 В, 380 В), так і постійний струм (110 В, 220 В), забезпечуючи гнучкість у різних середовищах.

Q4: Навіщо вибирати розчіплювач CDADA перед іншими?

A4: У CDADA ми надаємо пріоритети:

● Гарантія якості: суворе тестування гарантує, що кожен пристрій відповідає високим стандартам.

● Простота встановлення: попередньо підключені пристрої економлять час і зменшують кількість помилок.

● Підтримка клієнтів: пряма допомога від нашої досвідченої команди.

● Економічна ефективність: конкурентоспроможна ціна без шкоди для якості.

Заключна записка від CDADA

Вибір правильного розчіплювача може значно підвищити безпеку та функціональність ваших електричних систем. З CDADA ви отримуєте не просто компонент — ви отримуєте партнера, відданого досконалості в кожній деталі. Дозвольте нам допомогти вам досягти душевного спокою за допомогою наших надійних і простих у використанні рішень.
