У цьому посібнику пояснюється, як працює мініатюрний автоматичний вимикач змінного струму 6 кА, що насправді означає номінал 6 кА, як криві відключення B, C і D впливають на продуктивність і як вибрати відповідний номінальний струм і конфігурацію полюса. Він також визначає поширені помилки при купівлі та надає практичний контрольний список для інженерів, підрядників і покупців, які оцінюють рішення MCB від таких виробників, якShanghai DaDa Electric Co., Ltd.
Зміст
- Що таке мініатюрний автоматичний вимикач змінного струму 6 кА?
- Чому відключаюча здатність 6 кА має значення?
- Як мініатюрний автоматичний вимикач змінного струму захищає ланцюг?
- Які технічні параметри варто перевірити покупцям?
- Як криві відключення B, C і D впливають на вибір?
- Де зазвичай використовуються мініатюрні автоматичні вимикачі змінного струму на 6 кА?
- Які проблеми може допомогти запобігти правильний MCB?
- Як покупці можуть вибрати відповідний автоматичний вимикач 6 кА?
- Поширені помилки вибору, яких слід уникати
- Навіщо працювати з досвідченим виробником MCB?
- Часті запитання
- Зверніться до Shanghai DaDa Electric Co., Ltd.

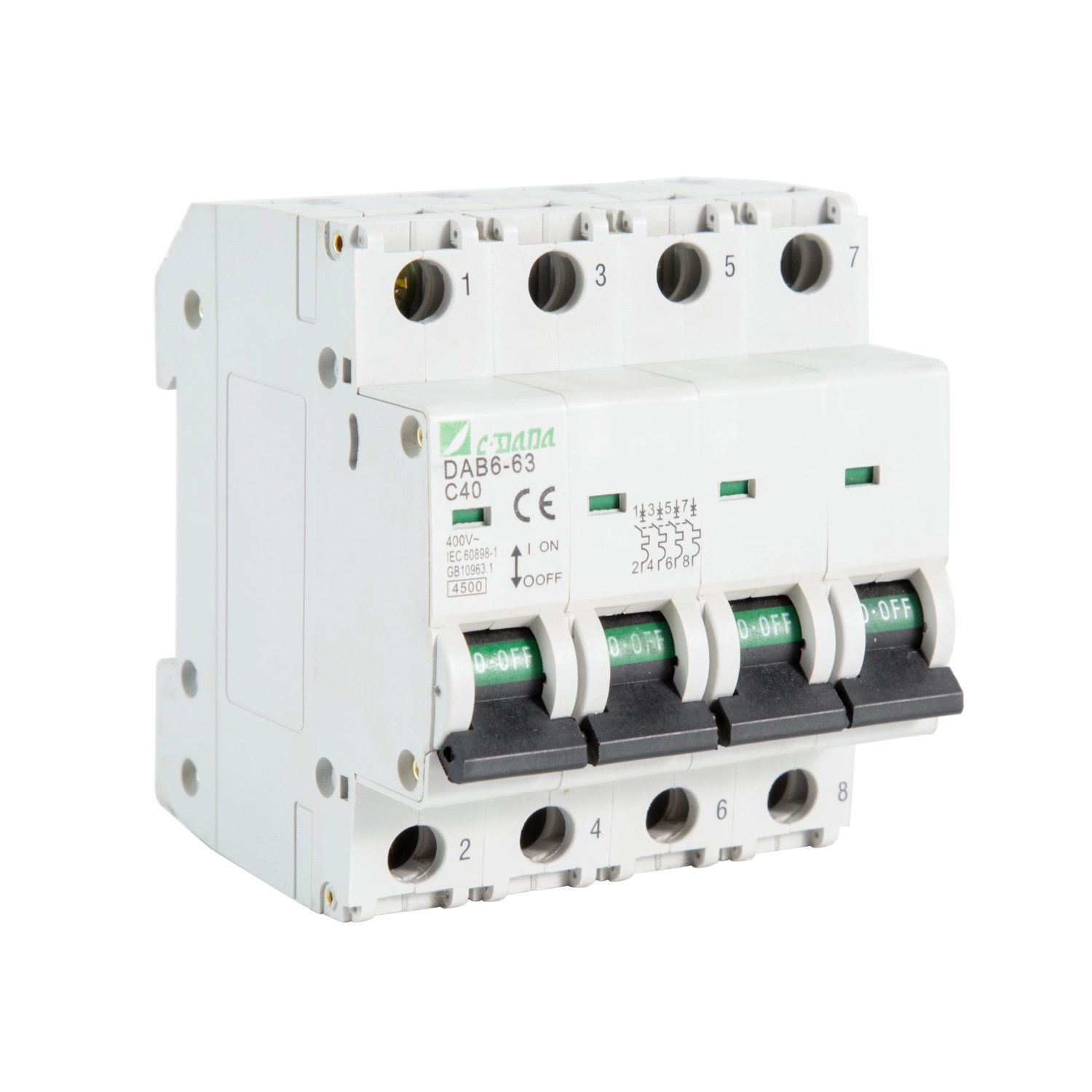

Що таке мініатюрний автоматичний вимикач змінного струму 6 кА?
Мініатюрний автоматичний вимикач, зазвичай званий MCB, є захисним комутаційним пристроєм, призначеним для автоматичного відключення електричного кола при виникненні аномальних умов струму. На відміну від традиційного запобіжника, MCB зазвичай можна скинути після усунення несправності, що робить його зручним для повторної експлуатації та обслуговування.
Термін6кАвідноситься до номінальної вимикальної здатності вимикача при короткому замиканні за відповідних умов випробування. Простіше кажучи, автоматичний вимикач на 6 кА призначений для безпечного переривання передбачуваного струму короткого замикання до 6000 ампер, якщо задовольняються вказані вимоги.
Продукти, що відповідають стандарту IEC/EN 60898-1, зазвичай визначають такі параметри, як номінальний струм, номінальна напруга, частота, відключаюча здатність і характеристики миттєвого відключення. Комерційні серії автоматичних вимикачів можуть запропонувати номінальний струм 6 кА для різних номіналів струму та конфігурацій полюсів.
6 кА не є нормальним робочим струмом вимикача. Наприклад, автоматичний вимикач на 16 А призначений для перенесення номінального струму за певних умов, тоді як цифра 6 кА описує його здатність відключати від короткого замикання. Ці дві специфікації відповідають на абсолютно різні інженерні питання.
Чому відключаюча здатність 6 кА має значення?
Короткі замикання можуть викликати надзвичайно високі струми протягом дуже короткого періоду часу. Якщо захисний пристрій не може безпечно перервати струм пошкодження, наявний у точці його встановлення, наслідки можуть включати серйозне пошкодження контакту, надмірне нагрівання, несправність обладнання або небезпечну електричну дугу.
Таким чином, відключаючу здатність не слід вибирати лише тому, що 6 кА є загальнодоступною специфікацією. Необхідно оцінити очікуваний струм короткого замикання в точці встановлення, а вибраний вимикач повинен мати достатню здатність відключати цю систему.
| Параметр | Що це означає | Чому це важливо |
|---|---|---|
| 6кА | Номінальна вимикаюча здатність при короткому замиканні | Визначає, чи може вимикач безпечно перервати вказаний рівень струму пошкодження |
| Номінальний струм (In) | Нормальний номінальний струм MCB | Має узгоджуватися з потужністю провідника та очікуваним навантаженням |
| Номінальна напруга (Ue) | Робоча напруга для застосування | Має бути сумісним з електричною системою |
| Крива поїздки | Визначає миттєвий діапазон магнітного спрацьовування | Допомагає запобігти неприємним відключенням, зберігаючи захист від несправностей |
| Кількість поляків | Кількість комутованих/захищених провідників | Має відповідати конфігурації схеми |
Специфікації виробника показують, що автоматичні вимикачі 6 кА доступні для різних номіналів струму та конфігурацій напруги, включаючи звичайні системи розподілу змінного струму 230 В та 400 В.
Як мініатюрний автоматичний вимикач змінного струму захищає ланцюг?
Типовий MCB поєднує в собі механізми теплового та магнітного захисту. Ці дві функції вирішують різні електричні проблеми.
- Тепловий захист:Тривале перевантаження нагріває біметалічний елемент. Коли температура досягає робочого порогу, механізм відпускається і розмикає ланцюг.
- Магнітний захист:Високий струм короткого замикання створює сильний магнітний ефект, який активує механізм миттєвого відключення, швидко роз’єднуючи ланцюг.
- Ручне перемикання:MCB зазвичай можна перемикати вручну для ізоляції ланцюга під час технічного обслуговування або встановлення.
Ця комбінація робить автоматичний вимикач придатним для ланцюгів, де необхідно усунути як тривалі перевантаження, так і раптові несправності короткого замикання. Сучасні серії MCB зазвичай поєднують тепловий і магнітний розчіплювачі та можуть забезпечувати характеристики B, C або D залежно від передбачуваного навантаження.
Які технічні параметри варто перевірити покупцям?
Часто покупці орієнтуються на поточний рейтинг і ціну, не звертаючи уваги на інші параметри. Для надійної специфікації проекту слід перевірити разом наведені нижче характеристики.
| Специфікація | Типове міркування | КПП покупця |
|---|---|---|
| Розривна здатність | 6кА | Переконайтеся, що він достатній для очікуваного струму пошкодження |
| Номінальний струм | Залежить від програми | Координуйте з навантаженням і пропускною здатністю провідника |
| Номінальна напруга | Загальні напруги розподілу змінного струму | Зіставте напругу в системі |
| Частота | Зазвичай вказується 50/60 Гц | Підтвердьте сумісність з локальною мережею |
| Характеристика поїздки | B / C / D | Зіставте криву з характеристиками пускового навантаження |
| Конфігурація стовпа | 1P, 1P+N, 2P, 3P, 4P залежно від продукту | Зіставте розташування проводів |
| Монтаж | DIN-рейка поширена | Підтвердити сумісність з розподільним щитом |
| Стандарти | IEC/EN 60898-1 або інший відповідний стандарт | Вимагайте технічну документацію та сертифікацію, якщо це необхідно |
У документації на продукцію від визнаних виробників ці параметри зазвичай надаються разом, а не розглядаються відключаюча здатність як окрема специфікація.
Як криві відключення B, C і D впливають на вибір?
Крива спрацьовування є одним із найважливіших рішень при визначенні MCB. У цьому листі описано приблизний діапазон, у якому спрацьовує магнітний розчіплювач миттєвого часу, відносно номінального струму вимикача.
| Крива | Типовий діапазон магнітного спрацьовування | Типове застосування |
|---|---|---|
| B | 3–5 × дюймів | Малопускові навантаження, освітлення, резистивні ланцюги |
| C | 5–10 × дюймів | Загальні та помірно індуктивні навантаження |
| D | 10–20 × дюймів | Високі пускові навантаження, такі як деякі двигуни та трансформатори |
Ці діапазони зазвичай асоціюються з характеристиками MCB IEC 60898-1.
Наприклад, якщо двигун виробляє тимчасовий пусковий струм у декілька разів вищий за його звичайний робочий струм, високочутлива крива може непотрібно спрацювати під час запуску. Пристрій C-кривої або D-кривої може бути більш доцільним, залежно від обладнання та повної конструкції схеми.
Де зазвичай використовуються мініатюрні автоматичні вимикачі змінного струму на 6 кА?
Мініатюрний автоматичний вимикач змінного струму 6 кА може бути придатним для багатьох застосувань із низькою напругою, коли фактичний рівень несправності, напруга, струм і вимоги до встановлення підпадають під специфікації пристрою.
- Житловий розподіл:ланцюги освітлення, ланцюги розеток, побутова техніка та відгалуження.
- Комерційні будівлі:офісних розподільних щитів, систем освітлення, торговельних об'єктів, ланцюгів малого обладнання.
- Промислові панелі управління:допоміжні схеми, контрольне обладнання, малі двигуни та інші відповідні низьковольтні навантаження.
- Будівельні послуги:Допоміжні схеми, пов’язані з системою опалення, вентиляції та кондиціонування повітря, насоси, освітлення та загальний розподіл електроенергії, якщо специфікації відповідні.
- Електророзподільні шафи:системи захисту відгалужень і модульні розподільні системи.
Фактичне застосування слід завжди перевіряти на відповідність документації виробника продукту та вимогам установки. Номінальний струм 6 кА ніколи не можна вважати придатним для будь-якого електричного середовища.
Які проблеми може допомогти запобігти правильний MCB?
Однією з найбільших проблем при купівлі є не просто те, чи працює рубильник, а й те, чи стабільно він працює в умовах, для яких його було обрано.
1. Постійне перевантаження
Занадто тривалий ланцюг із надмірним струмом може призвести до нагрівання провідника та передчасного зносу обладнання. Тепловий розчіпник призначений для реагування на умови тривалого перевантаження.
2. Пошкодження внаслідок короткого замикання
Відповідна відключаюча здатність дозволяє MCB переривати надмірний струм замикання, не перевищуючи визначену здатність відключення пристрою.
3. Неприємне відключення
Невідповідна крива відключення може спричинити непотрібні переривання під час запуску обладнання. Зіставлення характеристик B, C або D із навантаженням допомагає вирішити цю проблему.
4. Складне технічне обслуговування
Модульний автоматичний вимикач може забезпечити зручну ручну ізоляцію, допомагаючи електрикам ідентифікувати та працювати з окремими ланцюгами без обов’язкового відключення всієї системи розподілу.
5. Невизначеність закупівель
У проектах B2B неповні технічні характеристики можуть призвести до неправильних продуктів, затримки погоджень або витрат на заміну. Чіткий паспорт продукту та визначені технічні параметри зменшують ці ризики.
Як покупці можуть вибрати відповідний автоматичний вимикач 6 кА?
Практичний процес відбору можна розділити на кілька етапів. Це допомагає інженерам і групам із закупівель уникати вибору продукту лише за назвою каталогу.
-
Визначте напругу системи.
Перевірте номінальну напругу змінного струму та однофазне чи трифазне застосування. -
Розрахувати або підтвердити розрахунковий струм.
Номінальний струм MCB повинен узгоджуватися з очікуваним навантаженням ланцюга та допустимим струмом провідника. -
Визначити очікуваний струм короткого замикання.
Перевірте доступний струм замикання в точці встановлення та підтвердьте, що вибрана відключаюча здатність 6 кА є адекватною. -
Оцініть кидок навантаження.
Визначте, чи містить схема двигуни, трансформатори, ємнісне обладнання, імпульсні джерела живлення чи інші навантаження, які виробляють значний пусковий струм. -
Виберіть відповідну криву відключення.
Виберіть B, C або D на основі фактичних вимог до навантаження та захисту, а не просто вибирайте найпоширеніший варіант. -
Виберіть конфігурацію стовпа.
Перевірте, чи потрібна для проекту 1P, 1P+N, 2P, 3P, 3P+N або інша конфігурація, яка підтримується серією продуктів. -
Перевірте стандарти та документацію.
Запитуйте відповідну таблицю даних, інформацію про випробування, сертифікати, креслення з розмірами та інструкції зі встановлення. -
Перевірте сумісність панелі.
Перевірте розміри DIN-рейки, розташування клем, діапазон провідників, аксесуари та доступний простір для встановлення.
- □ Номінальна напруга підтверджена
- □ Номінальний струм підтверджено
- □ Перевірена вимикаюча здатність 6 кА
- □ Крива B/C/D вибирається відповідно до навантаження
- □ Конфігурацію опори підтверджено
- □ Відповідний стандарт підтверджено
- □ Розміри та кріплення на DIN-рейку перевірено
- □ Запит на сертифікацію та випробувальну документацію
- □ Операційне середовище перевірено
- □ Враховано координацію із захистом вище/вниз
Поширені помилки вибору, яких слід уникати
Навіть якщо основні характеристики здаються правильними, кілька помилок можуть створити проблеми після встановлення.
| помилка | Потенційна проблема | Краща практика |
|---|---|---|
| Вибір тільки по силі струму | Інші критичні параметри можуть не збігатися | Разом оцініть напругу, криву, відключаючу здатність, полюси та стандарти |
| Припускаючи, що кожен вимикач 6 кА є взаємозамінним | Різні продукти можуть мати різні розміри та характеристики продуктивності | Порівняйте повні таблиці даних |
| Використання неправильної кривої відключення | Неприємне відключення або невідповідність застосування | Оцініть фактичний стрибок навантаження |
| Ігнорування очікуваного струму пошкодження | Розривна здатність може бути недостатньою | Перевірте рівень несправності в точці встановлення |
| З огляду на координацію диригента | Захист може не відповідати системі проводки | Зіставте рейтинг MCB з ємністю провідника |
| Купівля без документів | Схвалення та встановлення можуть ускладнитися | Перед покупкою вимагайте технічні документи та документи відповідності |
Правильна координація між номінальним струмом, ємністю провідника, характеристикою відключення та рівнем несправності є центральною для надійного вибору MCB.
Навіщо працювати з досвідченим виробником MCB?
Для закупівель великого обсягу, OEM-проектів, дистриб’юторських партнерств і виробництва електричних панелей якість продукту є лише одним із факторів, що розглядаються. Покупцям також потрібні узгоджені специфікації, стабільне виробництво, оперативний технічний зв’язок і документація, яка підтверджує схвалення проекту.
Shanghai DaDa Electric Co., Ltd.можна розглядати як виробничого партнера для клієнтів, які шукають мініатюрні автоматичні вимикачі та відповідні низьковольтні електричні засоби захисту. Для покупців B2B найкорисніша оцінка постачальника повинна зосереджуватися на вимірюваній технічній інформації, а не лише на маркетингових заявах.
- Чіткі характеристики та технічні параметри товару
- Визначені діапазони номінального струму та напруги
- Доступні варіанти відключення
- Інформація про схему відключення для різних умов навантаження
- Креслення виробів і інформація про встановлення
- Застосовна сертифікація та документація про відповідність
- Стабільні процедури виробництва та контролю якості
- Технічна комунікація для конкретних вимог проекту
- Підтримка OEM/ODM, де це можливо
Для імпортерів і дистриб’юторів електротехніки ці фактори можуть бути особливо важливими, коли продукти потрібно інтегрувати в різні системи розподілу або продавати на кількох ринках.
Часті запитання
6 кА відноситься до номінальної вимикаючої здатності короткого замикання за відповідних умов випробування. Це 6000 ампер, і його не слід плутати зі звичайним номінальним струмом MCB.
Ні. Придатність залежить від очікуваного струму короткого замикання, напруги системи, номінального струму, характеристики відключення, конфігурації полюса, умов встановлення та відповідних норм. Перед вибором вимикача слід перевірити доступний струм замикання.
Два числа описують різні параметри. 6 кА — це номінальна відключаюча здатність, а 6 А — номінальне значення струму. Вимикач потенційно може мати номінальний струм 6 А та відключаючу здатність 6 кА.
Вони визначають різні характеристики миттєвого магнітного відключення. Згідно з IEC 60898-1, B зазвичай пов’язано з номінальним струмом приблизно в 3–5 разів, C – приблизно в 5–10 разів, а D – приблизно в 10–20 разів.
Двигуни можуть мати значний пусковий струм, тому характеристики C або D можуть бути відповідними залежно від двигуна та схеми. Остаточний вибір повинен враховувати пусковий струм, струм замикання, опір кабелю та координацію з іншими захисними пристроями.
Не автоматично. Якщо очікуваний струм короткого замикання перевищує номінальну відключаючу здатність вимикача, пристрій на 6 кА може не підійти. Вимикач необхідно вибирати відповідно до рівня несправності та застосовних вимог до встановлення.
Зазвичай покупці повинні вимагати детальну таблицю даних, технічні специфікації, розмірні креслення, інструкції з монтажу, відповідні випробувальні або сертифікаційні документи та відповідні стандарти продукту. Специфічні вимоги проекту можуть потребувати додаткової документації.
Узгодженість між виробничими партіями, можливість відстеження, технічна документація, контроль якості, можливість доставки та післяпродажна технічна підтримка можуть суттєво вплинути на загальну вартість і надійність електричного проекту B2B.
Створіть більш надійне рішення для захисту ланцюгів
Вибір aМініатюрний автоматичний вимикач змінного струму 6 кАслід починати з електричних умов застосування, а не лише з етикетки продукту. Номінальний струм, відключаюча здатність, крива спрацьовування, напруга, конфігурація полюса, середовище встановлення та технічна документація – все це сприяє надійному захисту.
Якщо ви купуєте MCB для проектів розподілу електроенергії, панелей керування, комерційних будівель, житлових приміщень або оптової дистрибуції,Shanghai DaDa Electric Co., Ltd.може допомогти вам оцінити відповідні специфікації продукту відповідно до вимог вашого проекту.
Потрібні технічні специфікації, інформація про продукт або підтримка для проекту оптових закупівель?Зв'яжіться з намищоб обговорити вашу заявку та знайти відповідне рішення мініатюрного автоматичного вимикача.
