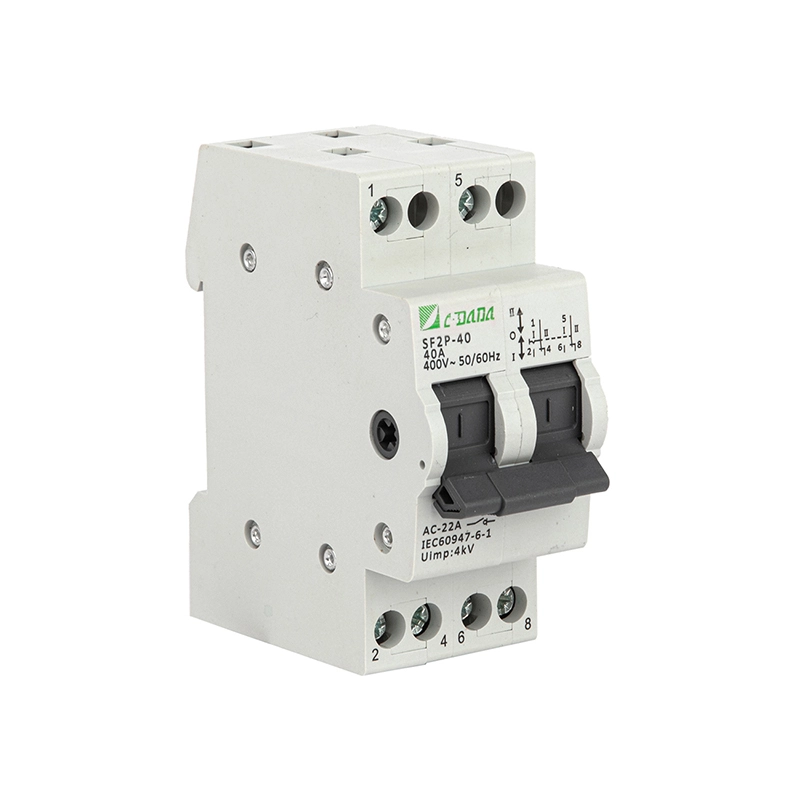

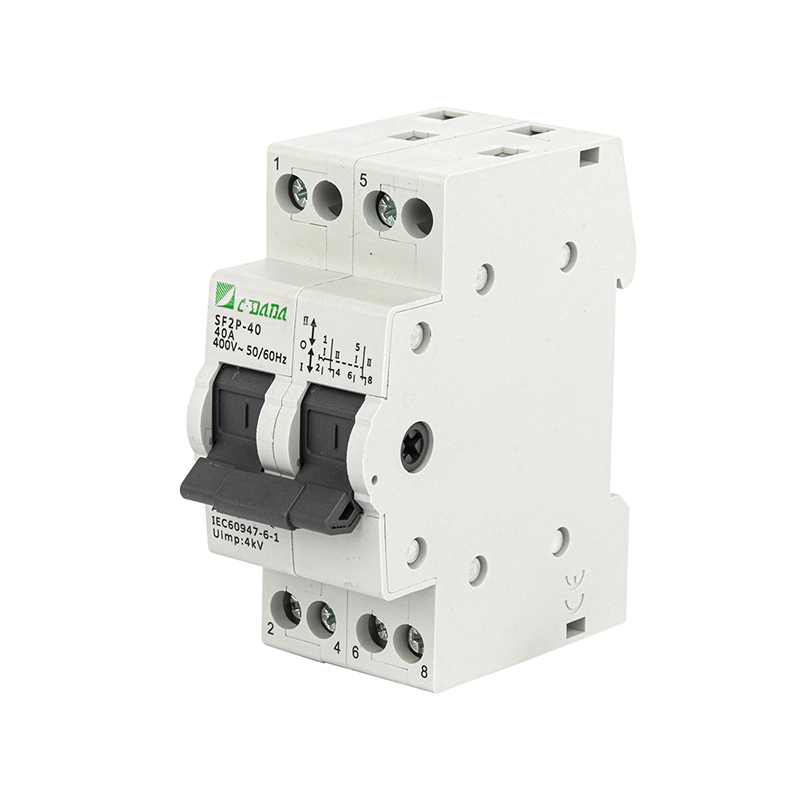

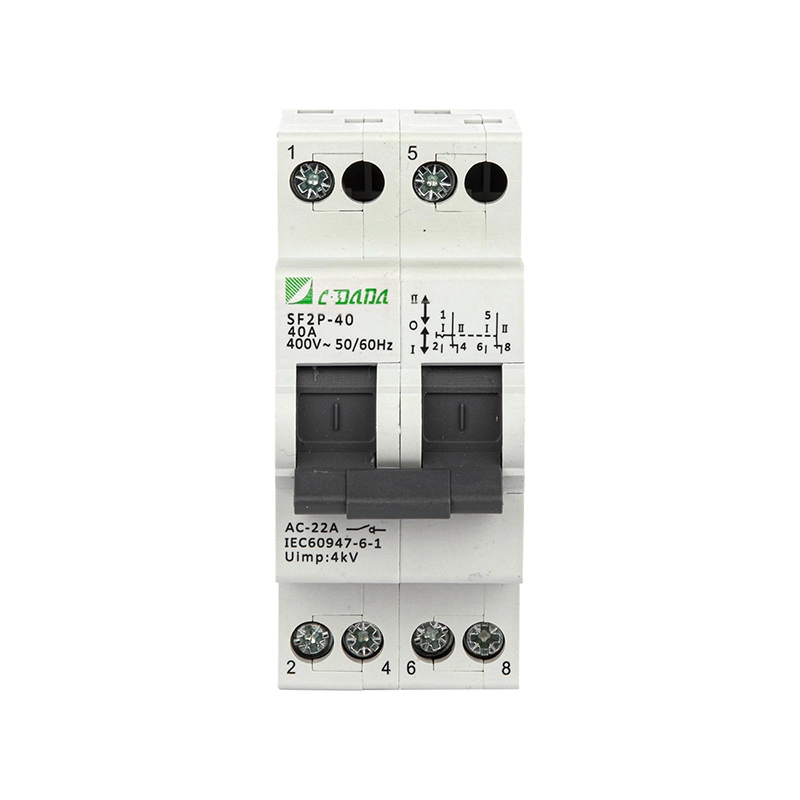

Перемикач 2P

Забезпечте безпечне та надійне перемикання джерела живлення за допомогою 2-контактного перемикача серії CDADA SF, який підходить для перетворення критичних ланцюгів у житлових, комерційних і легких промислових приміщеннях. Цей мікроперемикач, встановлений на DIN-рейку, підтримує подвійні джерела живлення або навантаження з чіткою 3-позиційною роботою: I - OFF-II, що забезпечує плавний перехід між основним/мережевим і резервним/генераторним джерелами живлення, керування двигуном вперед/назад або схеми моніторингу фази/напруги.

Розрахований на змінний струм 50/60 Гц, 230–400 В і силу струму від 16 А до 125 А, перемикач CDADA 2P відповідає стандартам IEC 60947-3 і EN 60947-3. Завдяки індикаторам положення ON/OFF, контактам з високою провідністю та пружинним механізмом швидкого вмикання/розмикання він забезпечує стабільну роботу навіть за частого ручного керування. Розроблений для модульної установки разом із автоматичними вимикачами та контакторами, він ідеально підходить для розподільних щитів у будівлях, насосних відділеннях, телекомунікаційних шафах і системах аварійного освітлення.

Основні характеристики

Серія: ручний перемикач 2P серії SF

Бренд: CDADA | Виробник: Shanghai DADA Electric CO., LTD

Полюси: 2P (двополюсні) — доступні у варіантах від 1P до 4P

Номінальний струм: 16 A – 125 A (зниження до 80% вище 40 °C навколишнього середовища)

Номінальна напруга: 230/400 В змінного струму, 50/60 Гц

Напруга ізоляції (Ui): 500 В

Категорія використання: AC-22A (змішане резистивне та індуктивне навантаження)

Короткочасний витримуваний струм (Icw): 12×Ie протягом 1 с

Робоча потужність: 20 × Ie, t = 0,1 с

Механічний ресурс: 8500 операцій

Електричний ресурс: 1500 операцій (під навантаженням)

Ступінь забруднення: II

Монтаж: стандартна DIN-рейка TH35

Керування: Ручна 3-позиційна ручка (I – O – II)

Індикатори: видиме положення ON/OFF через вирівнювання ручки

Клеми: з’єднання кабелю або шини

Момент затягування:

1,2 Н·м (16–40 A)

3,5 Н·м (63–125 A)

Примітка щодо безпеки: Немає камери для гасіння дуги → слід використовувати з запобіжниками/автоматичними автоматичними вимикачами для захисту від короткого замикання

Технічний паспорт

Чому варто вибрати перемикач CDADA 2P?

★ Безпечна 3-позиційна ізоляція

Справжнє положення ВИМКНЕНО (O) відключає обидва джерела, що є критичним для технічного обслуговування та захисту від зворотного струму.

★ Модульна конструкція на DIN-рейку

Встановлюється за лічені секунди поруч із автоматичними вимикачами — економить простір і спрощує компонування панелей у розумних будівлях або корпусах OEM.

★ Контакти високої надійності

Оптимізована динамічно-статична геометрія контакту забезпечує низький опір і тривалу стабільність.

★ Глобальна відповідність

Сертифіковано відповідно до IEC 60947-3, прийнятого в Європі, Азії, Африці та Латинській Америці.

★ Безпечна експлуатація

Пружинний механізм запобігає частковому зачепленню; подовжена рукоятка опціональна для моделей 63A+.

★ Універсальні програми

Від перемикання генератора до реверсування напрямку двигуна — один перемикач, кілька функцій.

Типові програми

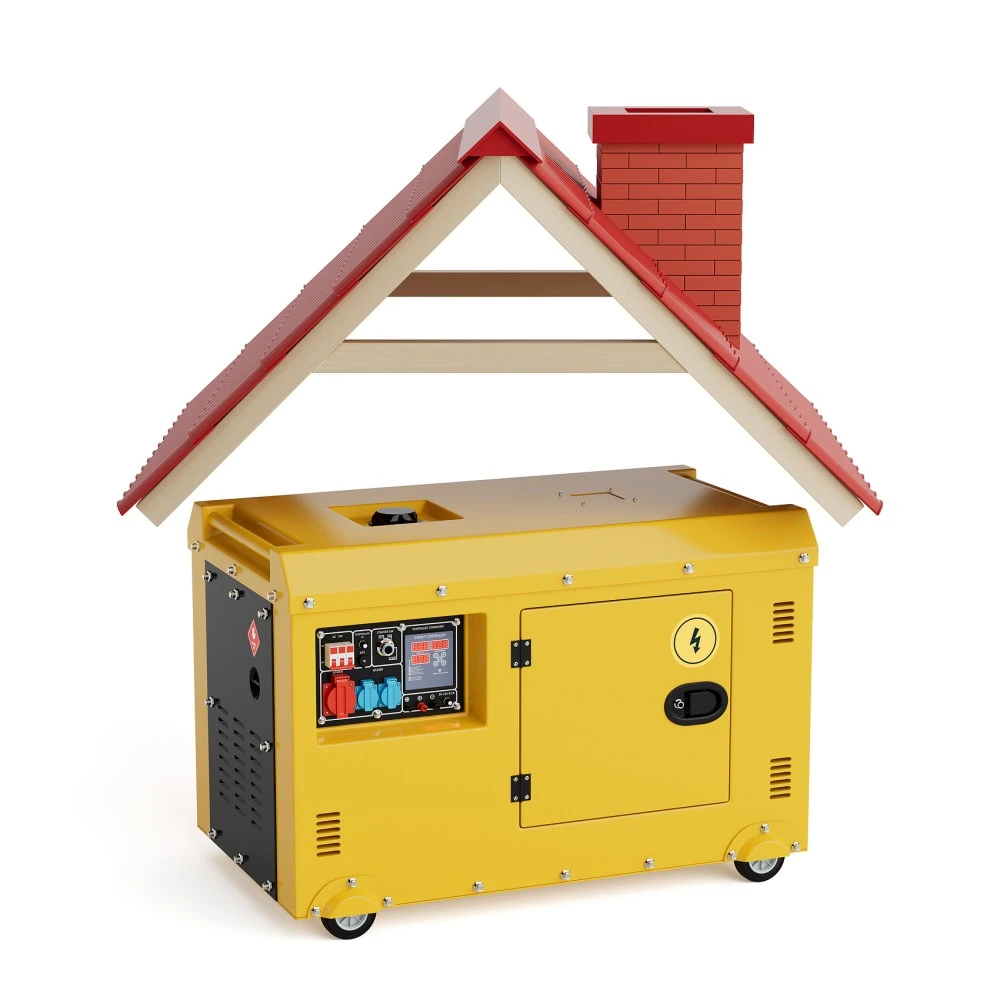

Системи резервного живлення: перемикання між енергосистемою та генератором

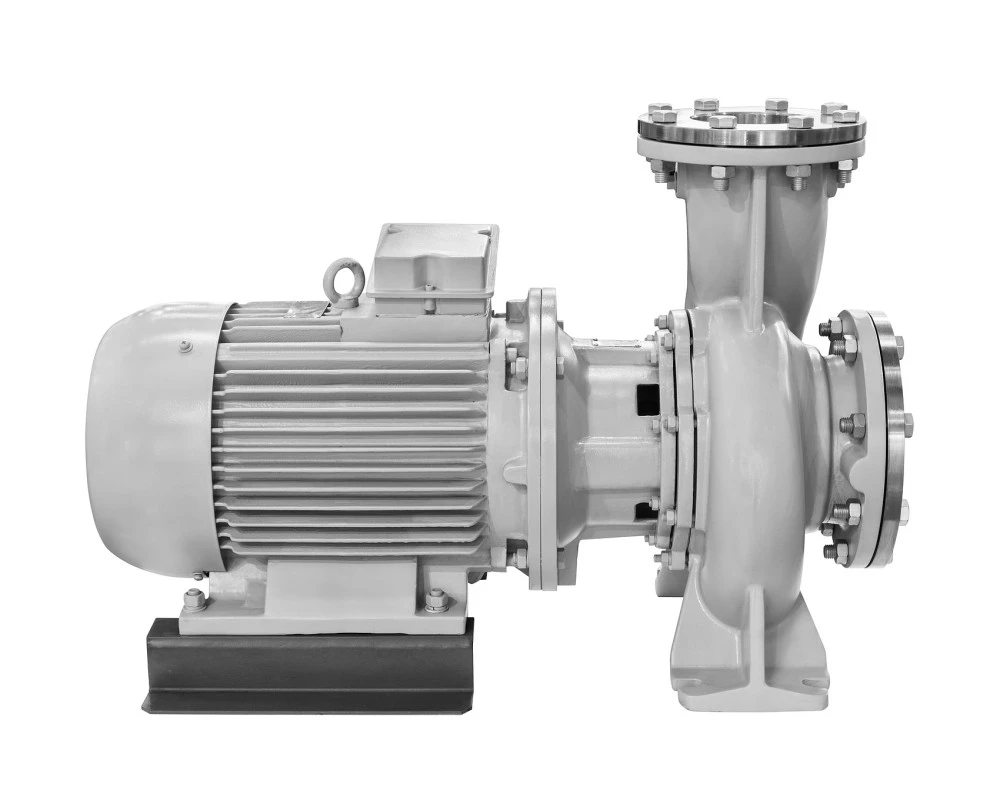

Управління двигуном: прямо/назад обертання малих насосів або вентиляторів

Схеми вимірювання: вибір напруги/фази в вимірювальних панелях

Автоматизація будівель: подвійне перемикання блоків HVAC, передача аварійного освітлення

Телекомунікаційні та центри обробки даних: вибір джерела резервного блоку живлення

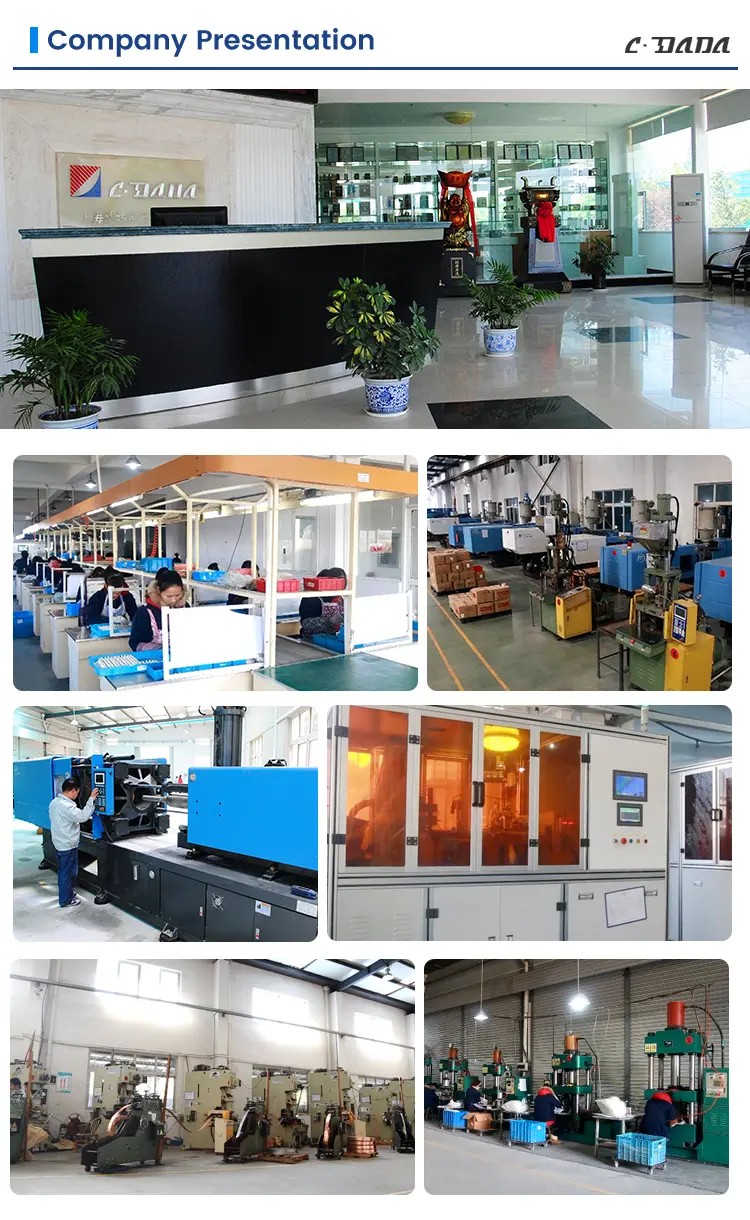

Про CDADA

★ Наші ключові переваги:

1) Повні міжнародні сертифікати,

2) Сильна можливість OEM/ODM,

3) Високе співвідношення ціни та якості,

4) Надійні великомасштабні виробничі потужності,

5) Великий досвід експорту.

★ Наша продукція успішно експортується в Південно-Східну Азію, Близький Схід, Південну Америку, Африку, Європу та країни СНД, приділяючи значну увагу ринкам «Один пояс, один шлях».

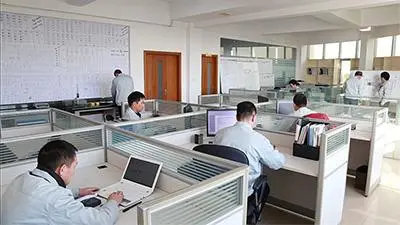

★ Ми постійно інвестуємо в дослідження та розробки, відстежуємо світові стандарти та ринкові тенденції та співпрацюємо з галузевими експертами, щоб оновити портфоліо наших продуктів.

Часті запитання

Q1: Чи можна перемикатися під навантаженням?

A1: Не рекомендується. Перемикач 2P серії SF не має камери для гасіння дуги. Завжди вимикайте ланцюг перед перемиканням або використовуйте лише для перемикання без навантаження (наприклад, функція ізолятора). Для перемикання живого навантаження розгляньте моторизовані АВР або роз’єднувачі з запобіжниками.

Q2: Чому тут стоїть «O» (ВИМК.)?

A2: центральне положення ВИМКНЕНО забезпечує повну ізоляцію від обох джерел живлення — це важливо для безпеки технічного обслуговування та запобігання зворотному живленню в генератори або інвертори.

Q3: Чи потрібні мені запобіжники з цим перемикачем?

A3: Так. Оскільки він не може переривати струми замикання, завжди підключайте його до запобіжників або автоматичних вимикачів, розрахованих на очікуваний струм короткого замикання вашої системи.

Q4: Чи може він контролювати напрямок двигуна?

A4: Так — для невеликих двигунів 2-полюсний перемикач може змінювати послідовність фаз за правильного підключення. Переконайтеся, що двигун зупинено та знеструмлено перед зміною напрямку.

Q5: Чому варто вибрати CDADA замість інших брендів?

A5: CDADA пропонує:

● Справжнє 3-позиційне механічне блокування (без плаваючих станів)

● Сумісність DIN-рейки з міжнародними стандартами панелей

● Чітка візуальна індикація положення перемикача

● Міцний пружинний механізм для надійного контактного тиску

● Конкурентоспроможні ціни з повною сертифікацією IEC і технічною підтримкою
