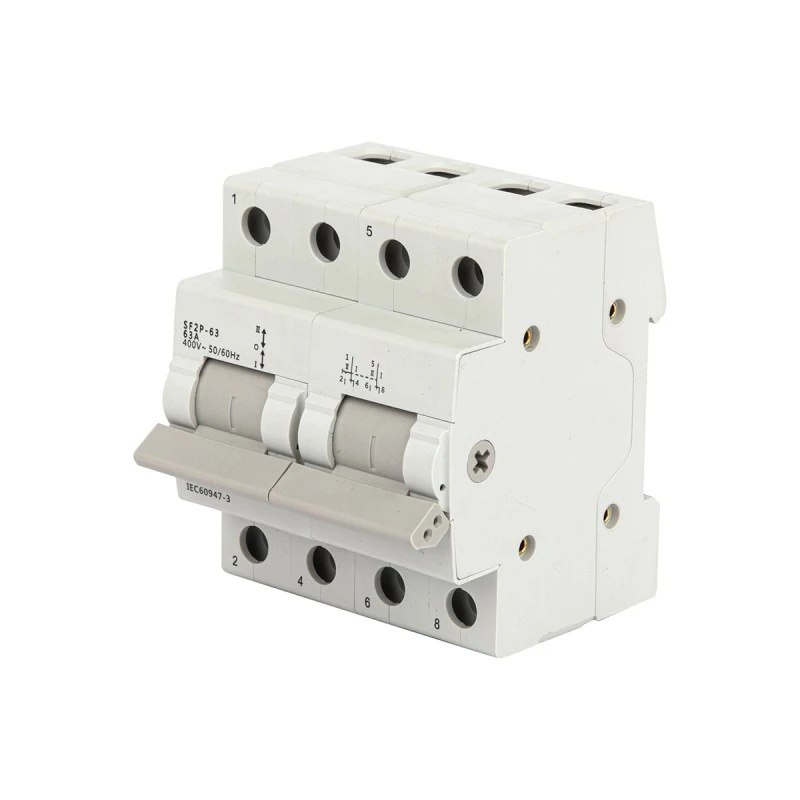

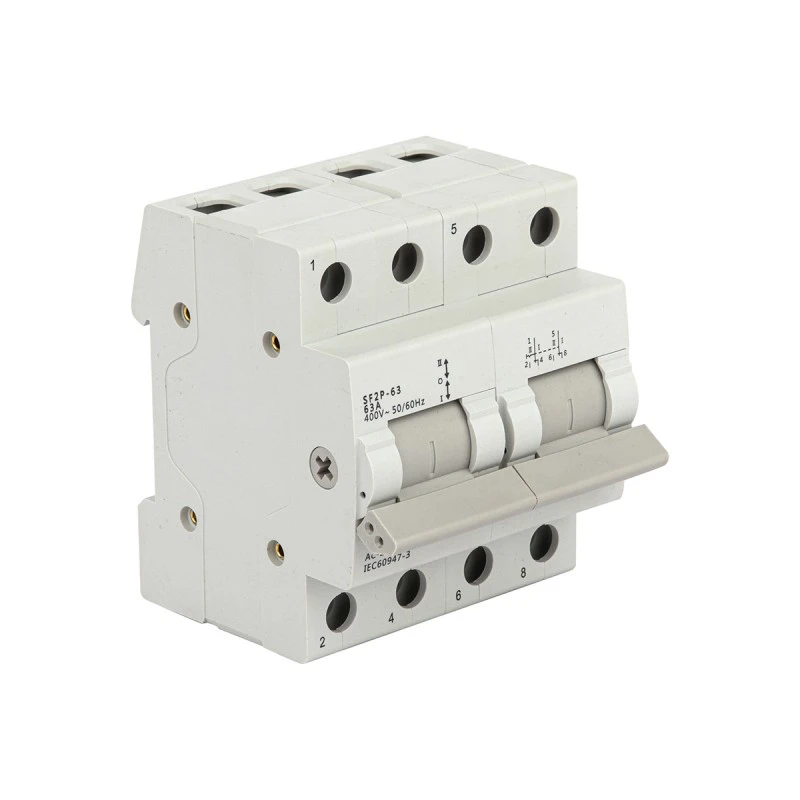

Перемикач на DIN-рейку 125A

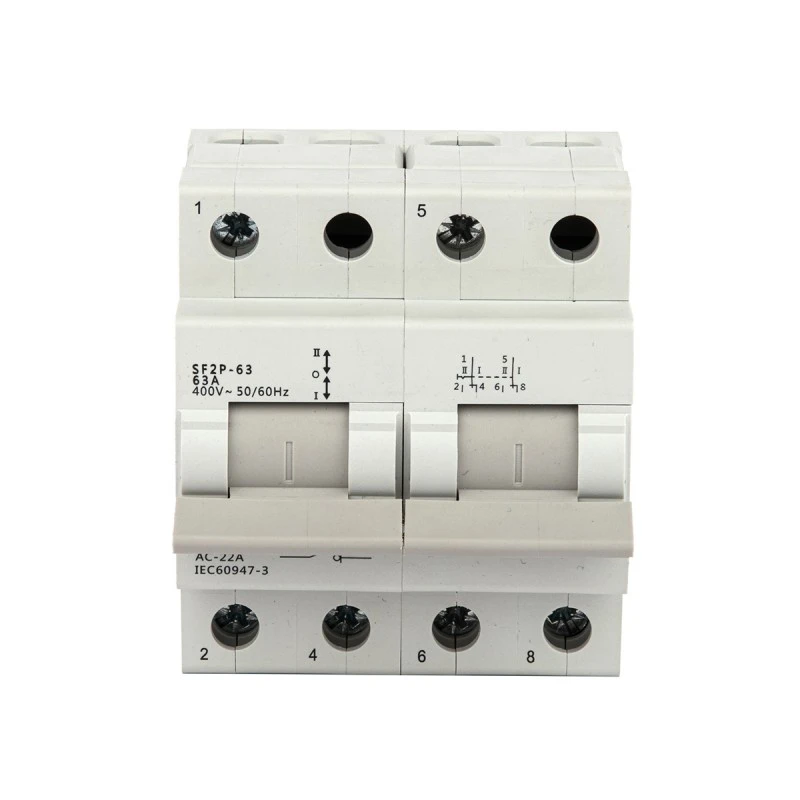

Перемикач на DIN-рейку серії CDADA SF 125A — це надійне комутаційне рішення з ручним керуванням, розроблене Shanghai DADA Electric CO., LTD для надійного подвійного джерела живлення або перетворення навантаження в комерційних, промислових та інфраструктурних додатках. Сумісний із IEC 60947-3 і EN 60947-3, цей перемикач підтримує системи змінного струму 50/60 Гц до 400 В і витримує безперервні струми до 125 А в категорії використання AC-22A (змішане резистивне та індуктивне навантаження).

Завдяки чіткій 3-позиційній ручній ручці (I – OFF – II) він забезпечує безпечне перемикання між основною мережею та резервним генератором, подвійними трансформаторами або резервними ланцюгами, тоді як центральне положення OFF забезпечує повну ізоляцію, що є критично важливим для обслуговування та безпеки. Розроблений для стандартного монтажу на DIN-рейку TH35, він легко інтегрується в сучасні розподільні щити разом із автоматичними вимикачами, контакторами та захистами від перенапруг.

Завдяки контактам з високою провідністю, пружинним механізмом швидкого вмикання/розмикання та внутрішнім компонентам із прецизійним змащенням модель 125A забезпечує 8500 механічних операцій і 1500 електричних циклів за номінальних умов. Примітка: у ньому відсутня камера для гасіння дуги, тому для захисту від короткого замикання його слід використовувати з запобіжниками або автоматичними вимикачами, розташованими вище.

Основні характеристики (модель 125A)

Чому варто вибрати перемикач на DIN-рейку CDADA 125A?

★ Надійність при сильному струмі

Розроблено для безперервної роботи 125 А — ідеально підходить для великих насосів, блоків HVAC або систем резервного копіювання центрів обробки даних.

★ Справжня ізоляція з положенням ВИМК

Центральне положення «O» відключає обидва джерела, усуваючи ризик зворотного живлення або випадкового включення.

★ DIN-рейка готова для сучасних панелей

Економить простір і спрощує установку в компактних або модульних розподільних щитах.

★  Будівництво промислового рівня

Пружинні контакти, змащений шпиндель і ємність клеми 50 мм² забезпечують тривалу стабільність.

★ Відповідність глобальним стандартам

Сертифіковано згідно з IEC 60947-3 — прийнято в усьому світі для комерційного використання та використання в легкій промисловості.

★ Керівництво з безпечної роботи

Включає рекомендації щодо розширеної ручки для моделей 125A — забезпечує контрольоване перемикання на повний хід.

Типові програми

Екстрена передача електроенергії: головна мережа ↔ генератор (лікарні, телекомунікаційні опори)

Резервні системи живлення: подвійний ДБЖ або перемикання трансформатора

Промислове обладнання: вибір джерела для великих двигунів або систем опалення

Управління будівлею: резервне освітлення або підведення живлення ліфта

Інтеграція з відновлюваними джерелами енергії: електромережа проти ізоляції сонячної гібридної системи

Про CDADA

★ Ми маємо професійну команду досліджень і розробок, стандартний процес розробки. Може надати відмінне індивідуальне обслуговування.

★ У нас є повністю функціональна лабораторія, наша лабораторія може бути свідком лабораторії, ми можемо виконувати теплове навантаження, магнітне та обмеження відключення, термін служби механізму, ЕМС у нашій лабораторії.

★ ми пропонуємо структуровані партнерські програми для дистриб’юторів, агентів і OEM-партнерів на ключових ринках, надаючи підтримку продажів, маркетингові матеріали та конкурентні умови.

★ Профіль компанії

Часті запитання

Q1: Чи можу я перемикати перемикач на DIN-рейку 125A під навантаженням?

A1: Ні. Цей перемикач не має можливості гасити дугу. Він повинен працювати лише в знеструмленому стані або використовуватися виключно як ізолятор (перемикання холостого ходу). Для перемикання постійного навантаження використовуйте автоматичний перемикач (ATS) або моторизований перемикач із запобіжником.

Q2: Чому для моделі 125A потрібні дві руки або подовжена ручка?

A2: Пружинний механізм у сильнострумових моделях створює значну силу інерції. Операція однією рукою може призвести до неповного зачеплення контакту, спричинивши виникнення дуги або перегрів. CDADA рекомендує використання обома руками або заводську подовжену ручку для безпечної роботи на повний хід.

Q3: Який розмір кабелю потрібен для 125A?

A3: використовуйте мідний кабель 50 мм² (відповідно до наданих специфікацій). Переконайтеся, що клеми затягнуті до 3,5 Н·м, щоб запобігти перегріванню.

Q4: Чи потрібні мені запобіжники з цим перемикачем?

A4: Так. Оскільки він не може переривати струми короткого замикання, завжди встановлюйте запобіжники або автоматичні вимикачі, розраховані на потенційний рівень несправності вашої системи. Перемикач забезпечує лише ручну ізоляцію/перетворення.

Q5: Чому варто вибрати CDADA замість конкурентів для переходу на 125A?

A5: CDADA пропонує:

● Справжнє 3-позиційне механічне блокування (без плаваючих станів)

● Сертифікація IEC 60947-3 із глобальним визнанням

● Оптимізований тепловий дизайн для корпусів на DIN-рейку

● Чітка візуальна індикація положення перемикача

● Конкурентні ціни з технічною підтримкою англійською мовою
