Автоматичний вимикач ДПН 6КА

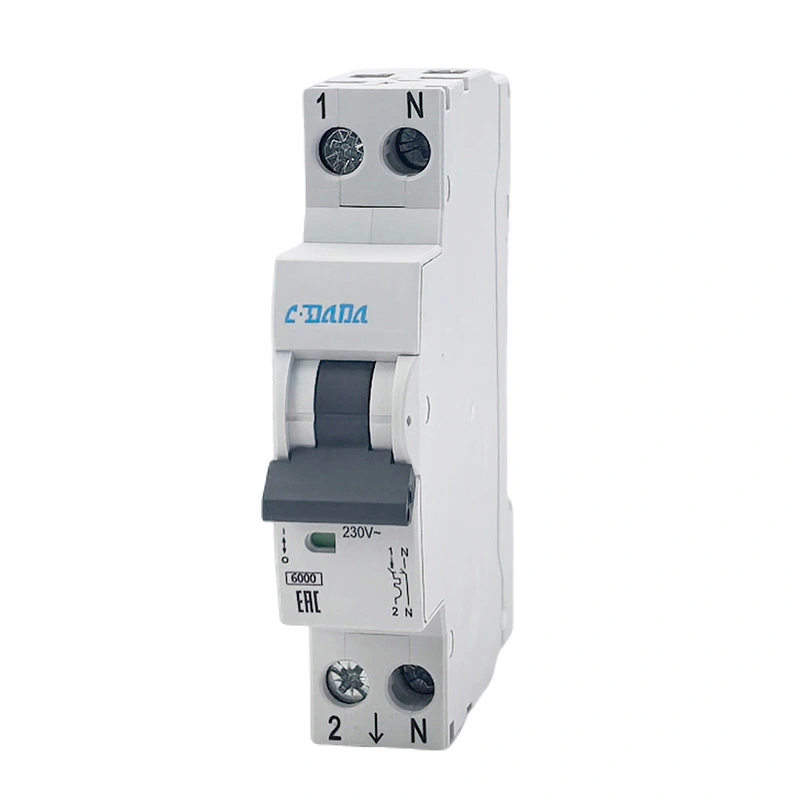

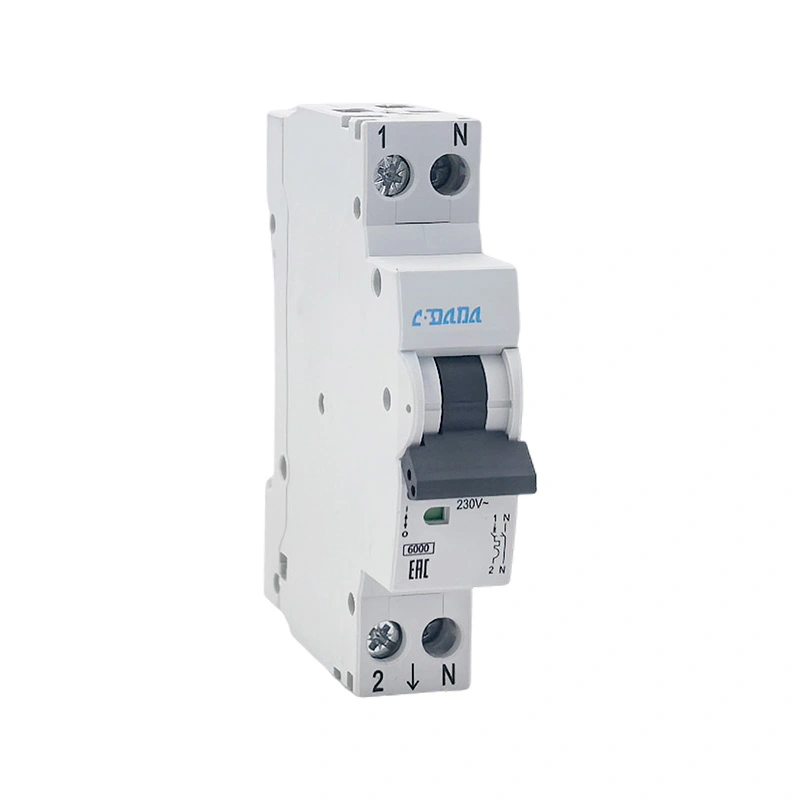

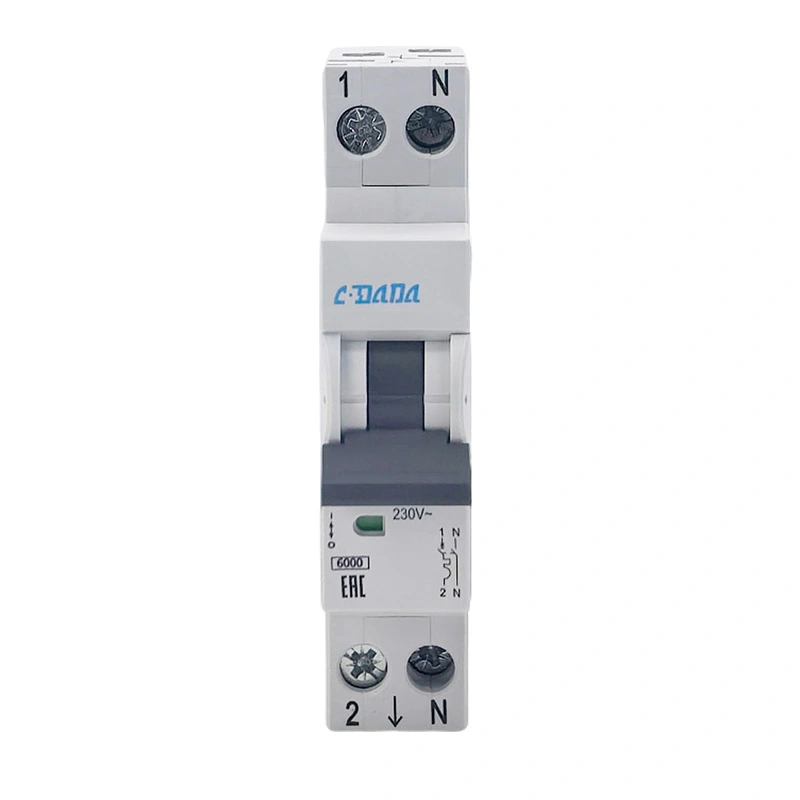

Мініатюрний автоматичний вимикач CDADA DAB7N DPN 6KA — це професійний мініатюрний автоматичний вимикач 1P+N з подвійним розривом, незалежно розроблений компанією Shanghai DADA Electric, надійним виробником із 40-річним досвідом. Завдяки високій відключаючій здатності 6 кА, синхронній роботі та N-полюсній конструкції «спочатку ввімкніть, потім вимкніть» він ефективно покращує ефективність гасіння дуги та надійно захищає схеми та обладнання. Широко використовується в розподільних коробках, прикрасах для дому, комерційних ланцюгах живлення та освітлення, це перший вибір для глобальних покупців, дистриб’юторів та клієнтів OEM.

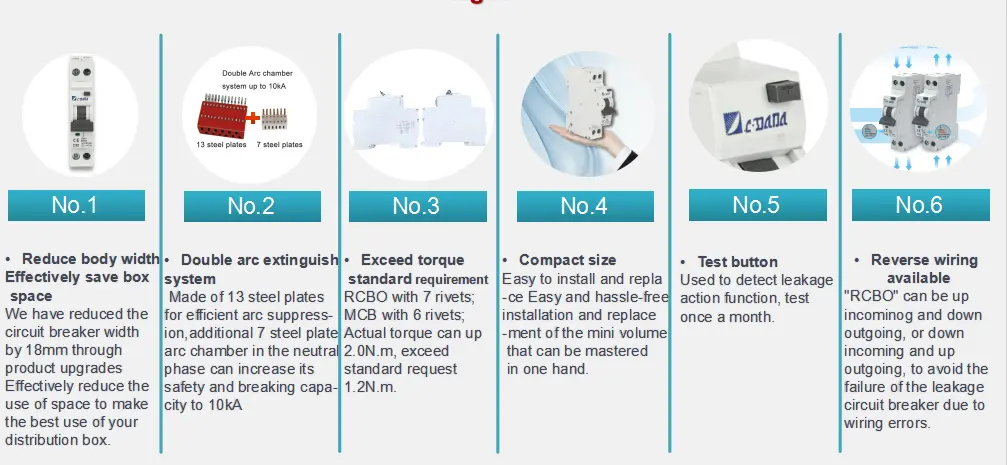

Які переваги MCB DPN 6KA?

★ Структура DPN 1P+N, подвійні точки розриву, безпечніше та надійніше

★ N полюс спочатку створюється, а потім ламається, покращує розривну здатність дуги

★ 6 кА реальна відключаюча здатність, сильний захист від короткого замикання

★ Компактна ширина 17,8 мм, економить місце в шафі

★ Доступні криві відключення B/C для різних навантажень

★ Ступінь захисту IP20, безпечний на дотик

★ Широкий діапазон підключення: гнучкий кабель 1–25 мм²

★ Монтаж на DIN-рейку, швидкий і стабільний монтаж

★ Стійкість до високих і низьких температур: -25 ℃ ~ +50 ℃

★ Тривалий механічний термін служби до 20 000 разів

Додатки

Автоматичний вимикач CDADA DPN 6KA широко використовується в:

★ Житлові будинки, квартири, вілли, оздоблення дому

★ Офіси, магазини, готелі, школи, лікарні

★ Освітлювальні схеми, розетки, малоенергетичне обладнання

★ Побутова техніка: водонагрівачі, кондиціонери, електрообігрівачі

★ Реконструкція старої схеми та модернізація розподільної коробки

★ Комерційні та цивільні низьковольтні системи розподілу електроенергії

Таблиця технічних параметрів

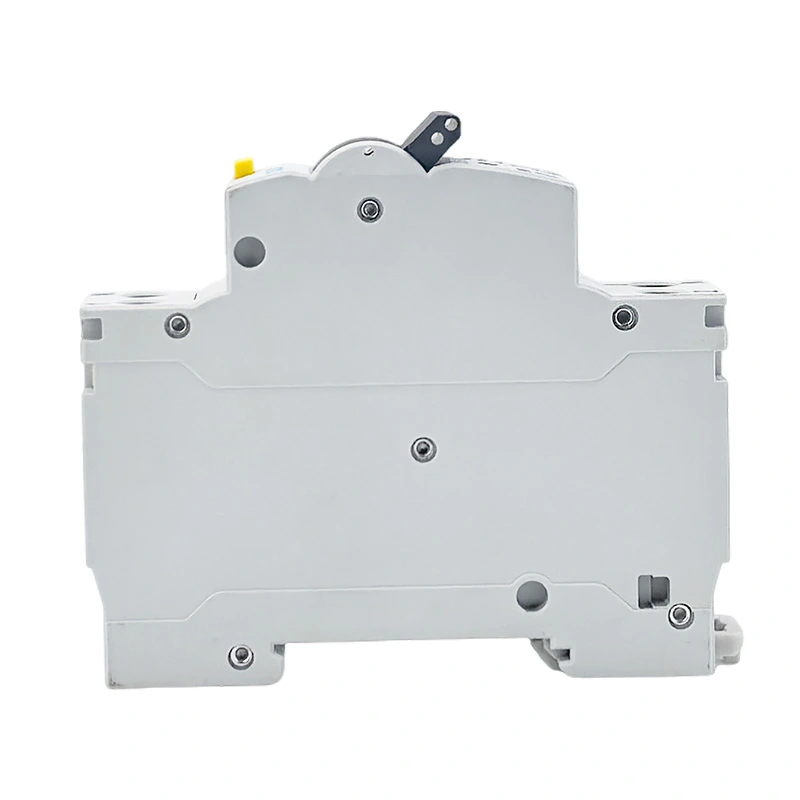

Контурні розміри

★ Довжина: 82,5 мм

★ Висота: 73,2 мм

★ Ширина: 17,8 мм (стандартна ширина 1 модуля)

★ Кріплення: DIN-рейка 35 мм

★ Електропроводка: підходить для гнучкого/жорсткого кабелю 1–25 мм²

★ Товщина збірної шини: 0,8–2 мм

Стандартні предмети тестування

★ 1,13 У тесті без відключення (≥1 години)

★ 1,45 тесту на відключення (<1 години)

★ 2,55 тесту на перевантаження

★ Тест на миттєве спрацьовування магнітного поля (3In/5In для кривої B/C)

★ Випробування діелектричної напруги

★ Тест підвищення температури

★ Перевірка відключаючої здатності при короткому замиканні (6 кА)

★ Механічний і електричний тест на довговічність

★ Тест роботи при високих і низьких температурах

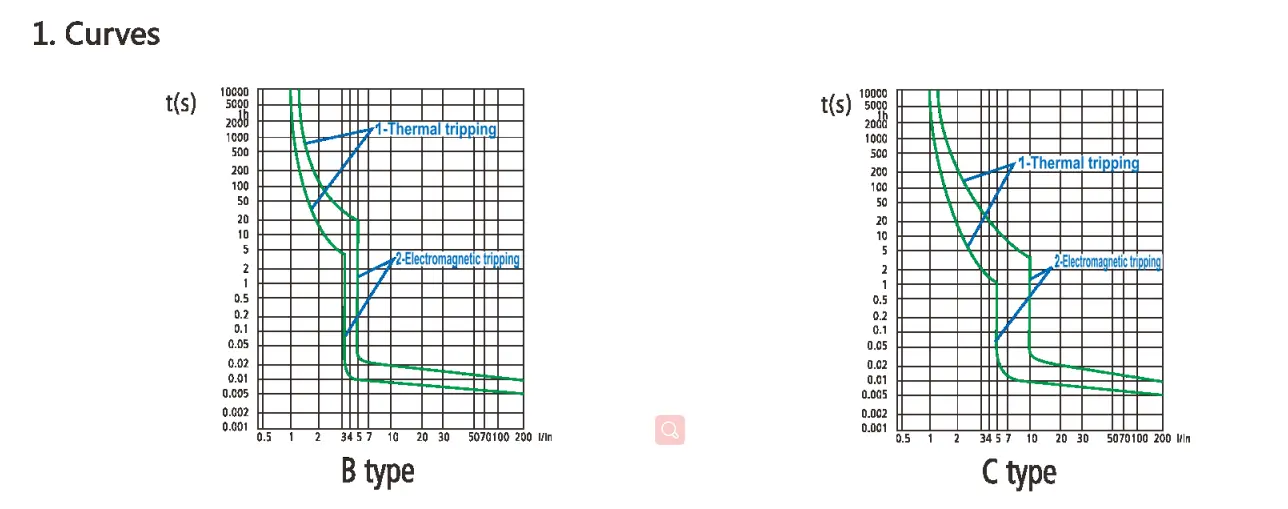

Характеристики відключення

IEC 60898-1

Магнітний розчеплювач

Коли виникає коротке замикання, миттєве відключення досягається магнітом із залізним сердечником. Відповідно до стандарту IEC60898 цей продукт можна розділити на три типи: B, C і D.

Термічний випуск

●Якщо в ланцюзі виникає перевантаження, біметалева стрічка автоматичного вимикача зігнеться через нагрівання, що призведе до роз’єднання контактів і теплового спрацьовування;

●Стандарт IEC визначає діапазон часу відключення для різних струмів перевантаження;

●Еталонна температура випробувального середовища становить 30 °C.

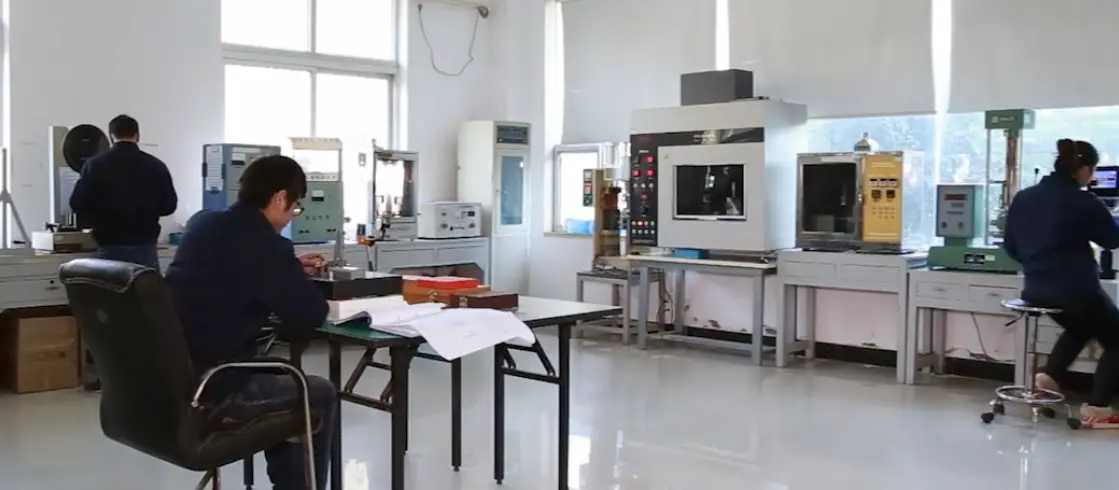

Процес контролю якості

1. Вхідна перевірка сировини та перевірка сертифікації

2. Автоматичне лиття під тиском і точне штампування металу

3. Складання та калібрування напівфабрикату

4. 100% повне тестування характеристики відключення

5. Тест на витримку напруги та ефективності ізоляції

6. Випробування на старіння при високих і низьких температурах

7. Перевірка зовнішнього вигляду, розмірів і логотипу

8. Остаточне пакування та перевірка відвантаження

Упаковка та доставка

★ Стандартна коробка для експорту з протиударною підкладкою

★ Групова коробка упакована, щоб уникнути подряпин

★ Чітка етикетка: модель, струм, полюси, кількість, сертифікація

★ Підходить для морського, повітряного та наземного транспорту

★ Підтримка упаковки OEM, спеціального логотипу та етикетки

Кейси успіху клієнтів

CDADA MCB DPN 6KA експортується в більш ніж 50 країн і регіонів:

★ Довгострокове масове постачання для європейських та азіатських дистриб’юторів

★ Проекти реконструкції домашнього господарства на Близькому Сході та в Африці

★ Співпраця OEM з відомими міжнародними брендами електротехніки

★ Підтримка розподілу електроенергії для розробників нерухомості

★ Стабільні замовлення від електротехнічних підрядників та системних інтеграторів

Чому варто вибрати DADA Electric?

★ 40+ років професійного досвіду в розробці та виробництві автоматичних вимикачів

★ 90% основних компонентів виробляються власними силами, стабільний контроль якості

★ Сертифікат ISO9001, повна відповідність міжнародним стандартам

★ Повні сертифікати: CE, CB, CCC тощо.

★ Великі виробничі потужності, швидка доставка для оптових замовлень

★ Професійна технічна підтримка та післяпродажне обслуговування

★ Приймайте налаштування OEM і ODM для задоволення потреб ринку

★ Глобальна система логістики, безпечна та своєчасна доставка
