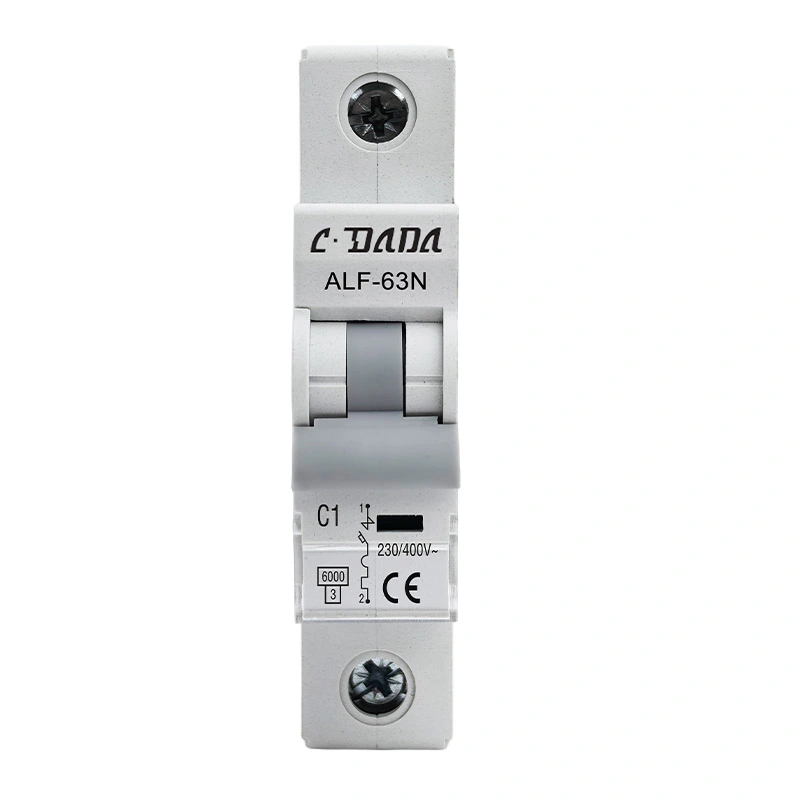

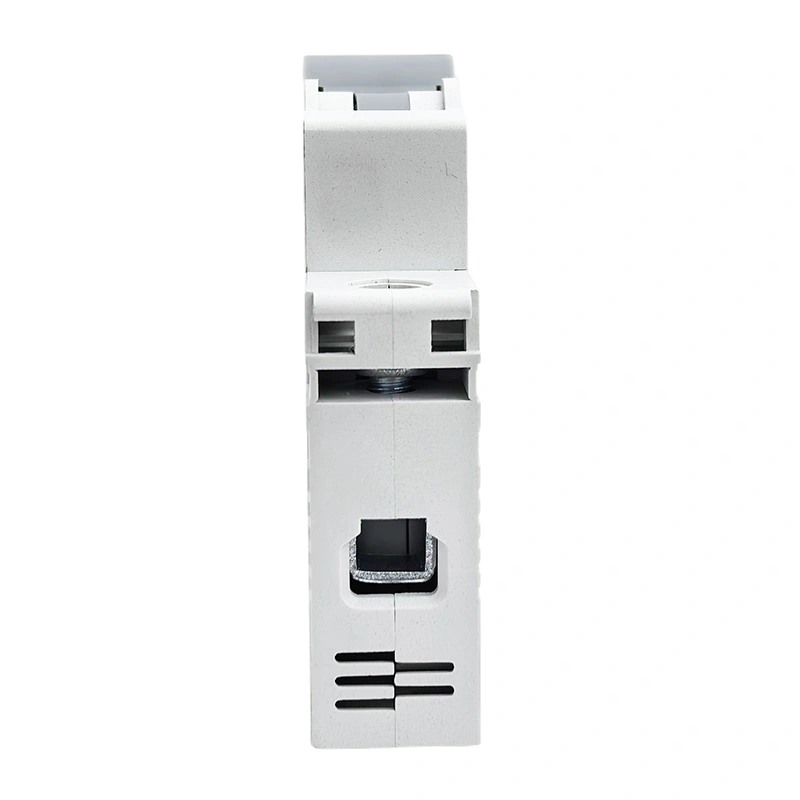

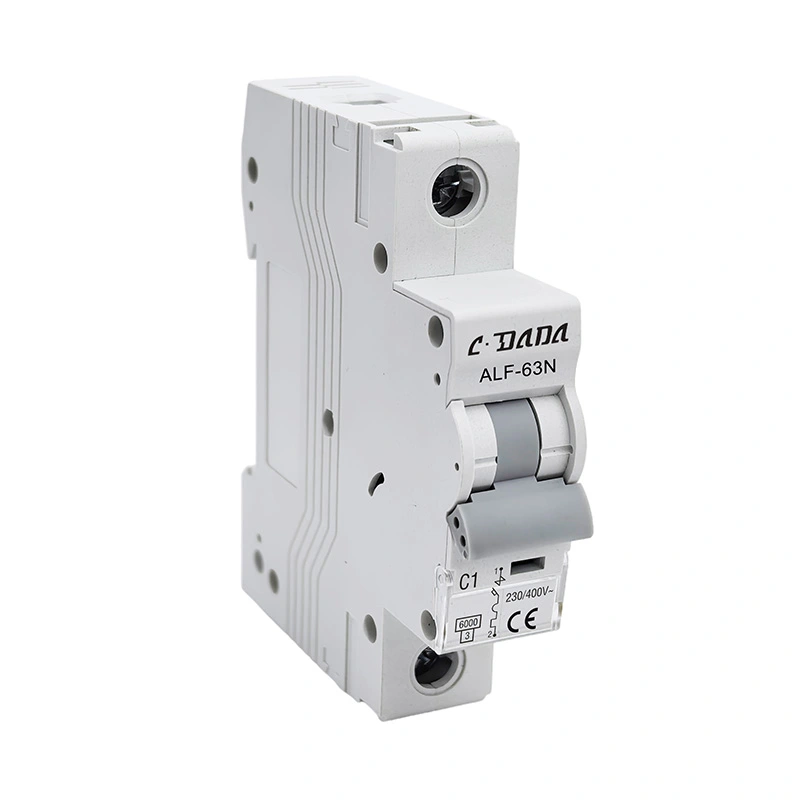

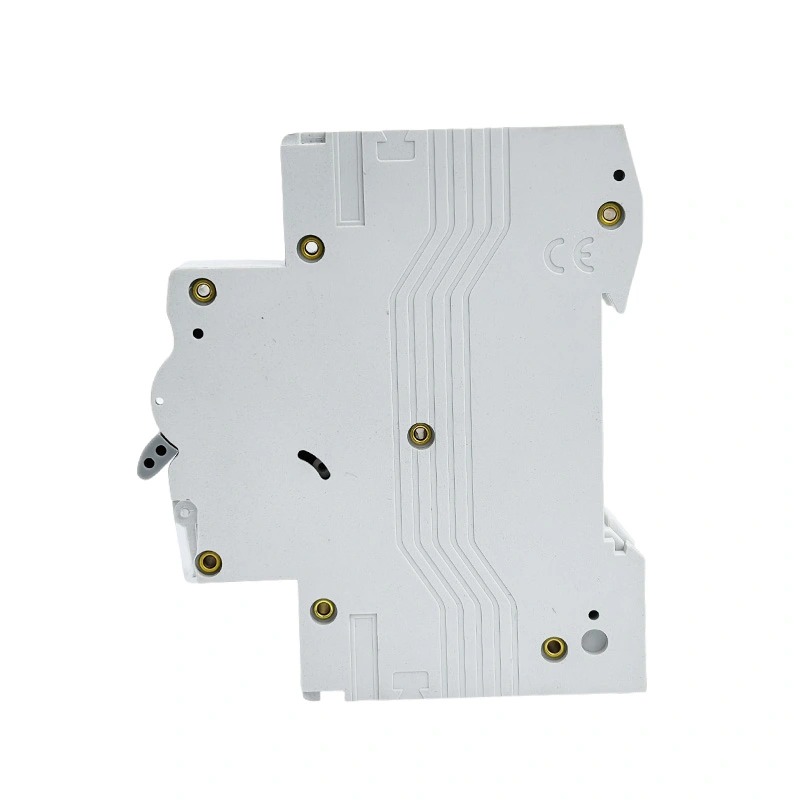

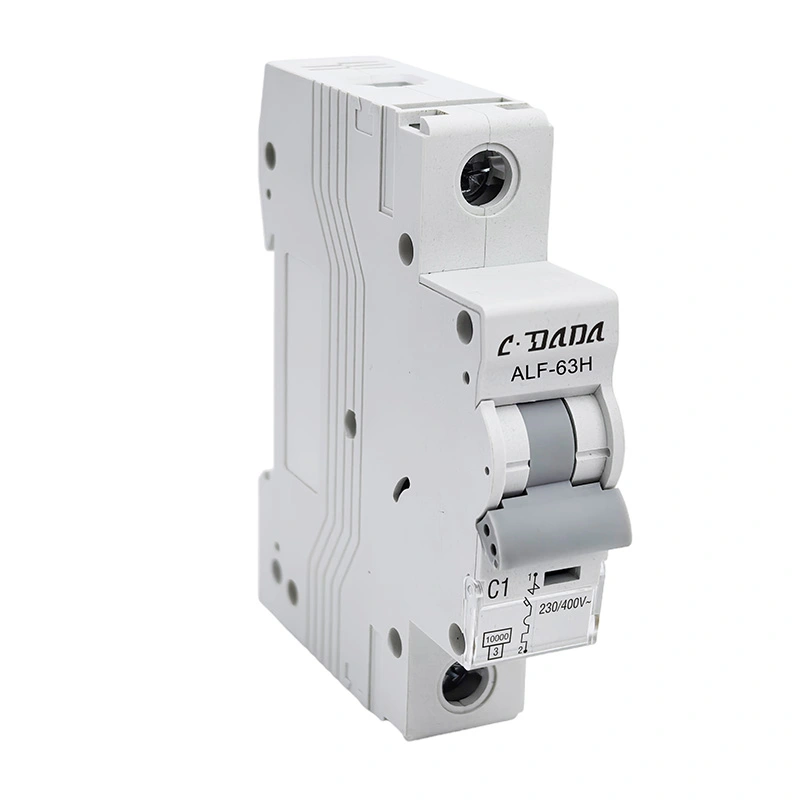

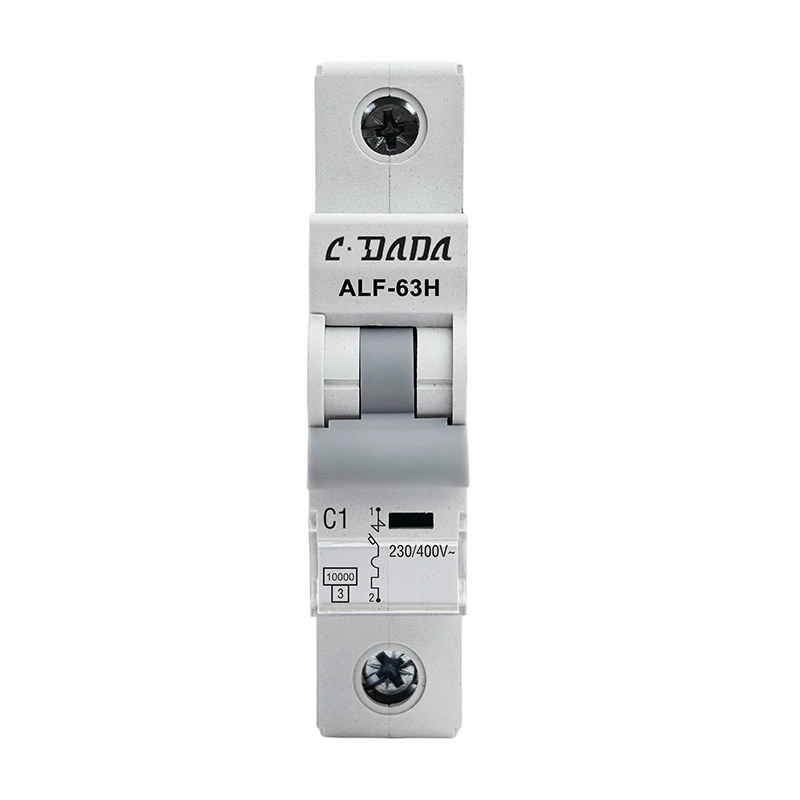

Автоматичний вимикач 6KA 10kA

Мініатюрний автоматичний вимикач серії ALF-63N/H 6KA 10kA відповідає стандарту IEC60898. MCB має характеристики надійної роботи, точної захисної функції, короткого часу відключення та високої розривної здатності, а також невеликого обсягу. Він широко використовується в контакторах, комутаційних пристроях і електричних апаратах, а також при перевантаженні.

Зв'яжіться з CDADA та виберіть нас як свого виробника, ми можемо запропонувати послуги OEM/ODM.

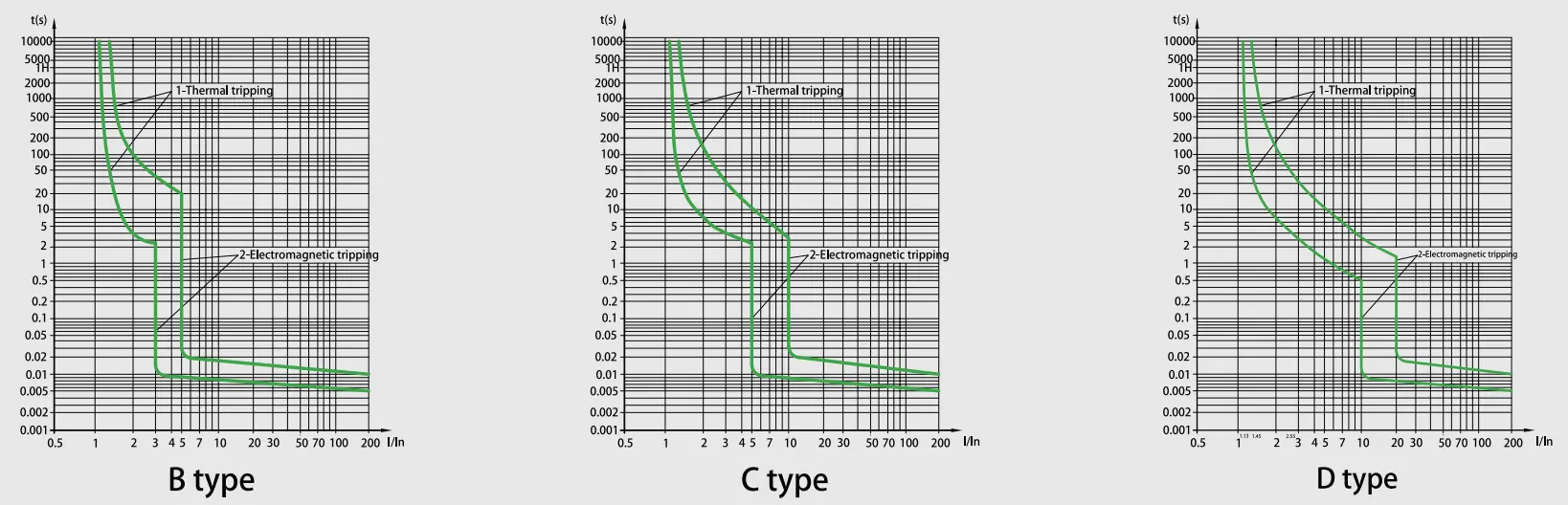

Крива характеристики

Технічна специфікація

Автоматичний вимикач серії ALF-63N/H 6KA 10kA
Стандартний	EN/IEC60898-1
Розривна здатність (кА)	6,10
захист	Від перевантаження і короткого замикання
Номінальний струм (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Номінальна напруга (В)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Номінальна імпульсна напруга Uimp (кВ)	4
Номінальна напруга ізоляції Ui(V)	500
Обмеження енергії кас	3
Температура навколишнього середовища (℃)	-25~+40, Макс.95% вологості
Теплова межа експлуатації	1,13xln Без відключення протягом години
	1,45xIn Відключення протягом години
Магнітний робочий	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Кількість полюсів	1P, 1P+N, 2P, 3P, 3P+N і 4P
Тип поїздки	Тепловий/магнітний розчіплювач
Ємність терміналу	16 мм² гнучкий або 25 мм² жорсткий до 25 А
	25 мм² гнучкий або 35 мм² жорсткий від 32 A до 63 A
Ступінь захисту	IP20
монтаж	Кріплення на DIN-рейку 35 мм
Ширина	17,8 мм на полюс

Характеристика розчеплення автоматичного вимикача

НІ	Номінальний струм розчеплення (А)	Початковий стан	Тестовий струм	Зазначений час	Результат, який потрібно отримати	Зауваження
1	1-63	холодний стан	1,13 дюйма	t≤1год	Непоїздка
2	1-63	на попередній тест	1,45 фунтів	t<1год	поїздка	Регулювання струму до заданого значення протягом 5 секунд
3	В≤32	холодний стан	2,55 дюйма	1s	поїздка
	В>32
4	1-63	холодний стан	3 дюйми	t≤0,1с	Непоїздка	B тип
			5 дюймів	t<0,1с	поїздка	B тип
			5 через 10 фунтів	t≤0,1с	Непоїздка	тип С
			10 дюймів	t<0,1с	поїздка	тип С
			20 фунтів	t≤0,1с	Непоїздка	D тип
				t<0,1с	поїздка	D тип

Витривалість (операції)

Категорія	Операційні цикли	Частота роботи	Номінальний струм
Електрична витривалість	4000	240/год	1-32
		120/год	40-63
Механічна витривалість	10000	240/год	1-63

особливості

★ Надвисока вимикаюча здатність при короткому замиканні

Удосконалена технологія керування дугою забезпечує більш високу пропускну здатність порівняно з галузевими стандартами, забезпечуючи надійний захист електричних систем промислового класу в екстремальних умовах несправності.

★ Дворежимний інтерфейс підключення

Інтегрована конструкція гібридного терміналу підтримує як жорстку стиковку шин, так і гнучке затискання кабелю, забезпечуючи адаптацію без використання інструментів до різноманітних сценаріїв встановлення, скорочуючи час підключення на 40%.

★ Механізм накопичення енергії для довголіття

Пружинна операційна система з витривалістю до 10 000 механічних циклів із технологією компенсації зносу

★ Розширений композитний корпус

з інтегрованими дугогасильними камерами для уповільнених, термостійких і імпульсних властивостей для локалізованих випадків несправності.

★ Топологія динамічного обмеження струму

Інтелектуальне придушення наскрізної енергії зменшує пікові струми замикання на 65-80%, що дозволяє оптимізувати специфікації пристроїв нижче за схемою з потенціалом зниження загальної вартості системи на 30%.

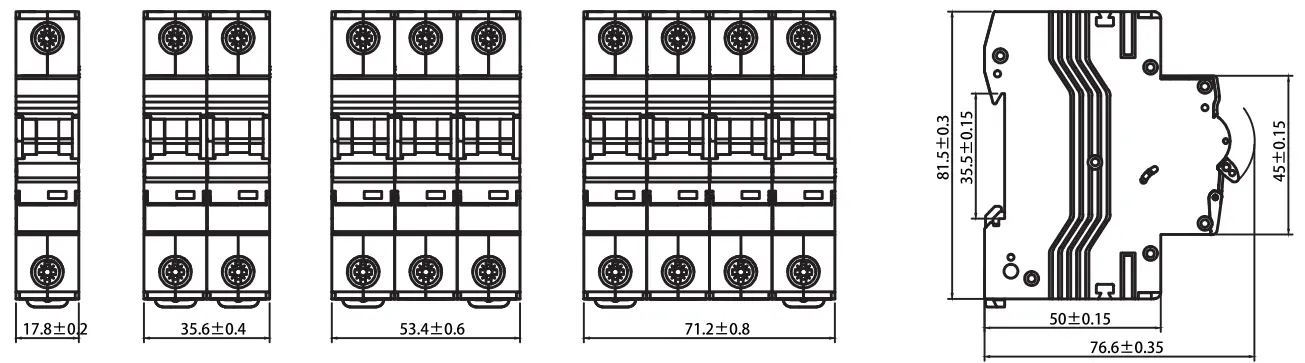

Контурні розміри

Сценарії застосування

★ Житлові приміщення: споживчі блоки та розподільні щити для домашньої безпеки.

★ Промисловість: захист контакторів, розподільних пристроїв і важких електричних апаратів.

★ Комерційні: офісні будівлі та торгові центри, які вимагають високої надійності.

Контроль якості та стандартне тестування

★ Кожен автоматичний автоматичний вимикач CDADA проходить суворе тестування на відповідність IEC60898-1:

★ Тест на теплове спрацьовування: перевірено на 1,13 дюйма (без спрацьовування) і 1,45 дюйма (спрацьовування протягом 1 години).

★ Випробування на магнітне спрацьовування: точне тестування характеристик B, C і D.

★ Електрична стійкість: перевірено протягом 4000 робочих циклів.

★ Механічна стійкість: перевірено на 10 000 циклів.

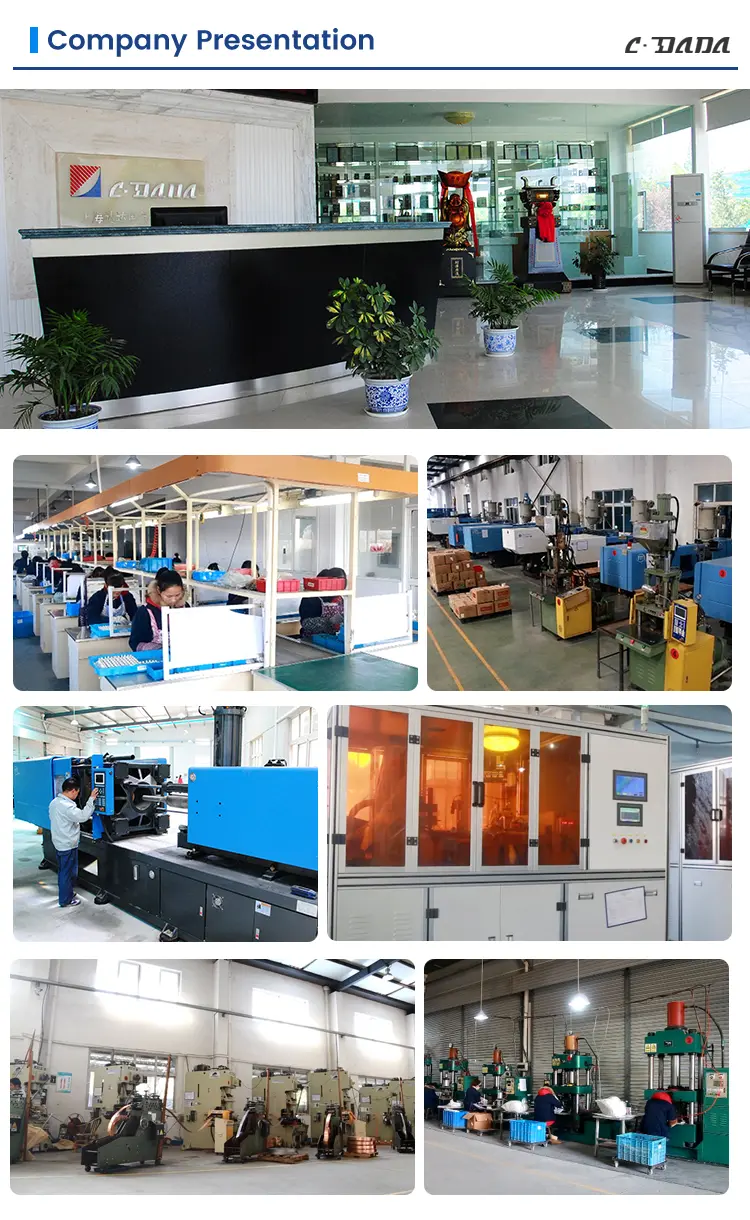

Заводська міцність і підтримка
