Який принцип роботи автоматичного вимикача?

Принцип роботи aавтоматичний вимикачобертається навколо основної логіки моніторингу, судження та виконання. Завдяки вбудованому механізму відключення та системі дугогасіння він забезпечує нормальний контроль з’єднання та від’єднання та швидке розмикання несправних ланцюгів. Зокрема, його можна розділити на нормальний режим роботи та режим захисту від несправностей. Система дугогасіння є найважливішим допоміжним механізмом, що забезпечує надійне відключення.

Коли в ланцюзі виникають такі несправності, як перевантаження, коротке замикання або низька напруга, вбудований розчіплювач запускає механізм блокування для розблокування, досягаючи автоматичного відключення. Різні несправності відповідають різним принципам відключення:

Захист від перевантаження (принцип термічного відключення)

Основний компонент: біметалева смуга (виготовлена ​​з двох стиснутих разом металевих листів зі значно різними коефіцієнтами теплового розширення).

Робоча логіка: коли ланцюг перевантажений, струм постійно перевищує номінальне значення, що призводить до згинання та деформації біметалічної стрічки через нагрівання. Коли деформація досягає порогового значення, вона штовхає механізм блокування, щоб розблокувати, і рухомий контакт розриває ланцюг під дією пружини.

Особливості: Сповільнена дія; короткочасні перевантаження (наприклад, запуск двигуна) не викликають відключення, уникаючи помилкового відключення.

Захист від короткого замикання (принцип електромагнітного відключення)

Основний компонент: електромагнітна котушка (намотана навколо залізного сердечника).

Логіка роботи: коли відбувається коротке замикання, струм миттєво зростає в десятки або навіть сотні разів, ніж номінальне значення. Електромагнітна котушка генерує сильну електромагнітну силу, притягуючи залізний сердечник до замикаючого механізму, миттєво розблоковуючи схему.

Характеристики: Швидка дія на рівні мілісекунд, здатна розірвати ланцюг за надзвичайно короткий час, запобігаючи спалюванню обладнання дугою або спричиненню пожежі.

Захист від пониженої напруги/втрати напруги (Принцип відключення при зниженні напруги)

Основний компонент: котушка вимикача зниженої напруги, з’єднана паралельно в ланцюзі для контролю напруги.

Логіка роботи: коли напруга падає нижче приблизно 70% від номінального значення або повністю втрачається, електромагнітна сила котушки відключення зникає, і залізний сердечник під дією пружини запускає механізм блокування, щоб розблокувати, розриваючи ланцюг.

Функція: запобігає неправильній роботі та пошкодженню обладнання під низькою напругою, а також запобігає загрозі безпеці, спричиненій раптовим запуском обладнання після відновлення живлення.

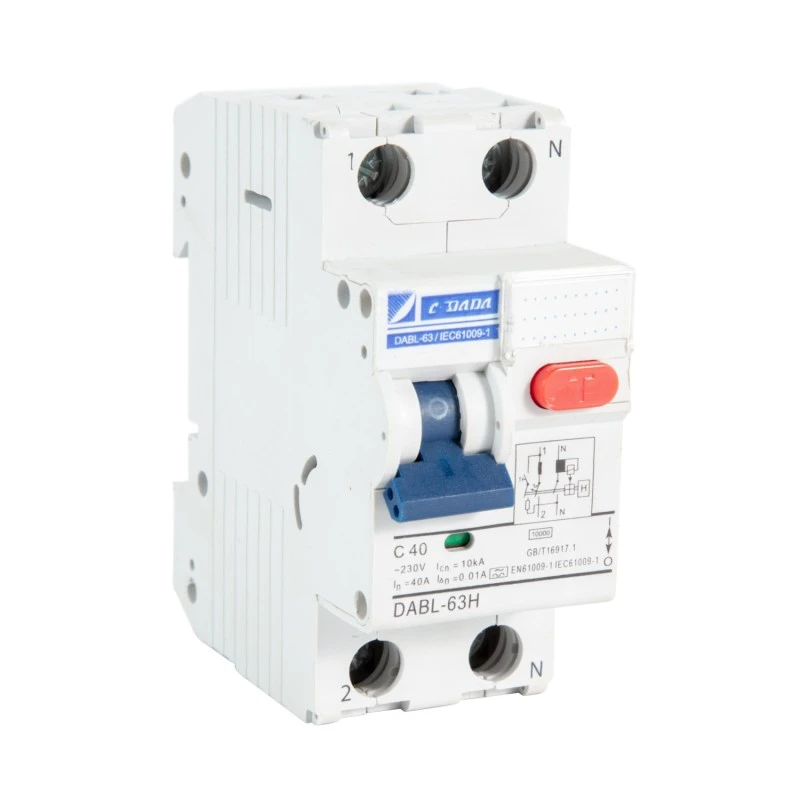

Захист від витоку (принцип захисту від залишкового струму)

Основний компонент: трансформатор струму нульової послідовності.

Логіка роботи: за нормальних умов струми у фазній і нейтральній лініях є однаковими за величиною та протилежними за напрямком. Магнітний потік в сердечнику трансформатора гасить один одного, що призводить до відсутності індукованого вихідного струму. У разі витоку (наприклад, ураження електричним струмом) частина струму втрачається через землю, викликаючи дисбаланс у двофазних струмах. Трансформатор генерує індукований сигнал, який запускає розчіплювач.

Особливості: низький поріг спрацьовування (зазвичай 30 мА), пріоритет особистої безпеки.
