MCCB із захистом від протікання

Підвищте електричну безпеку, окрім захисту від перевантаження та короткого замикання, за допомогою автоматичного вимикача серії CDADA DAM1L із захистом від витоку, вбудованого автоматичного вимикача в литому корпусі з вбудованою функцією захисту від залишкового струму (RCD/ELCB). Розроблений професійним виробником Shanghai DADA Electric CO., LTD відповідно до міжнародних стандартів, цей автоматичний автоматичний автоматичний автомат витоку 4P поєднує в собі високопродуктивний розподіл електроенергії з виявленням замикання на землю, що рятує життя та вогонь.

Номінальний струм від 10 А до 500 А при 400 В/415 В, він пропонує регульований залишковий робочий струм (30 мА–1000 мА) і додаткову затримку часу, що забезпечує індивідуальний захист для особистої безпеки (≤30 мА) або запобігання пожежі (100 мА–500 мА+). Завдяки електроніці з багатофазним живленням він залишається працездатним навіть у разі виходу з ладу однієї фази або падіння напруги до 50 В, забезпечуючи неперевершену надійність у критичній інфраструктурі, як-от тунелі, багатоповерхівки, транспортні вузли та промислові підприємства.

Основні характеристики

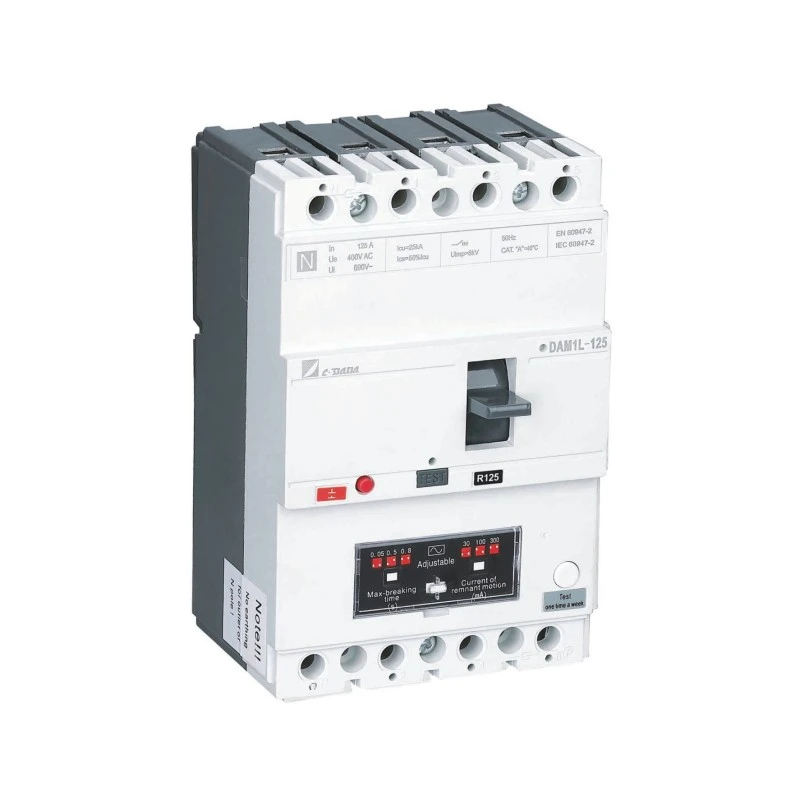

Модель: серія DAM1L – автоматичний автоматичний вимикач із захистом від витоку на землю (MCCB типу CBR)

Полюси: 4P (стандарт; 3P доступний за запитом)

Номінальний струм (In): 10A – 500A

Номінальна напруга: 400 В / 415 В змінного струму, 50 Гц

Напруга ізоляції (Ui): 400 В (≤160 А), 690 В (> 250 А)

Параметри залишкового струму (I△n): 30 мА, 100 мА, 300 мА, 500 мА, 1000 мА

Можливість регулювання: налаштування I△n і часу поїздки на місці (миттєво або із затримкою)

Типи відключаючої здатності:

Тип B: базовий (Inm < 100A)

Тип S: стандартний

Тип H: Високий розрив (>160A)

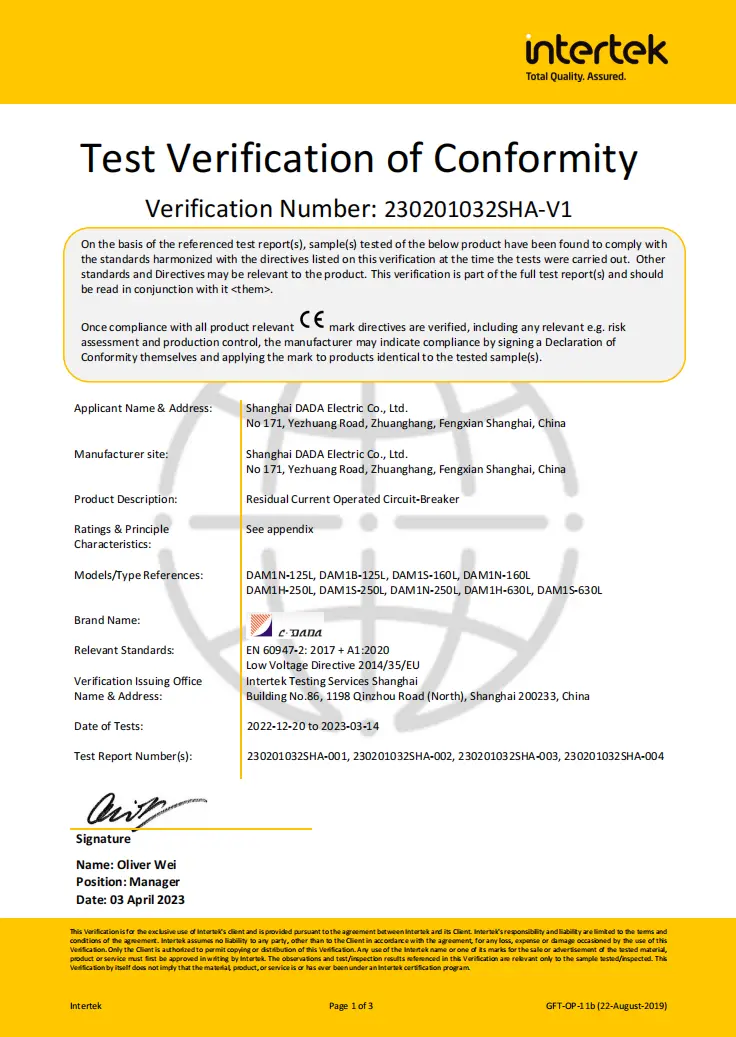

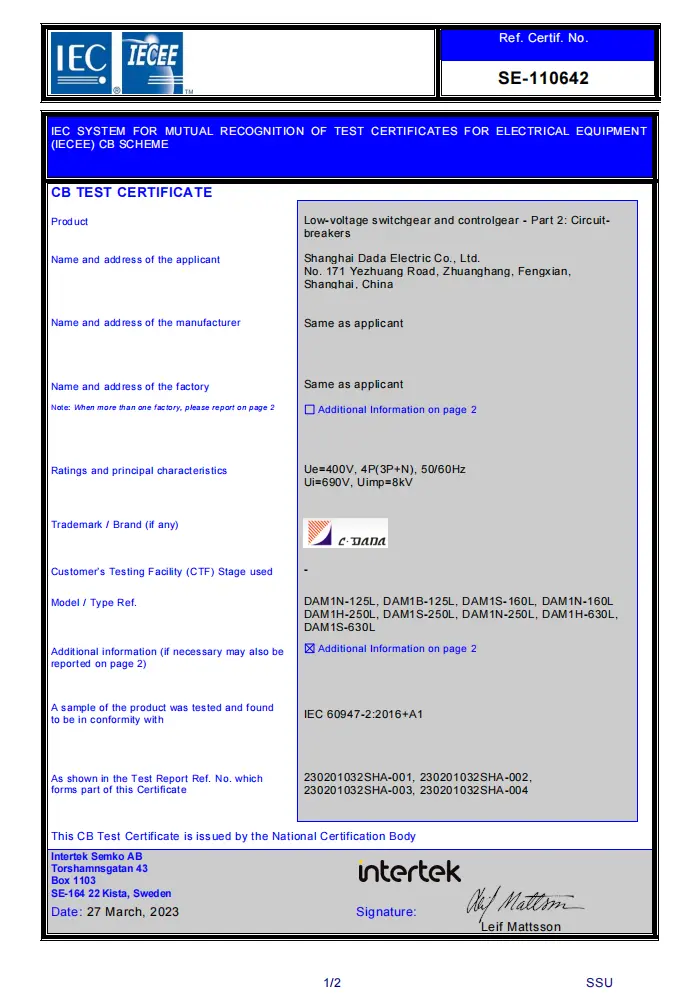

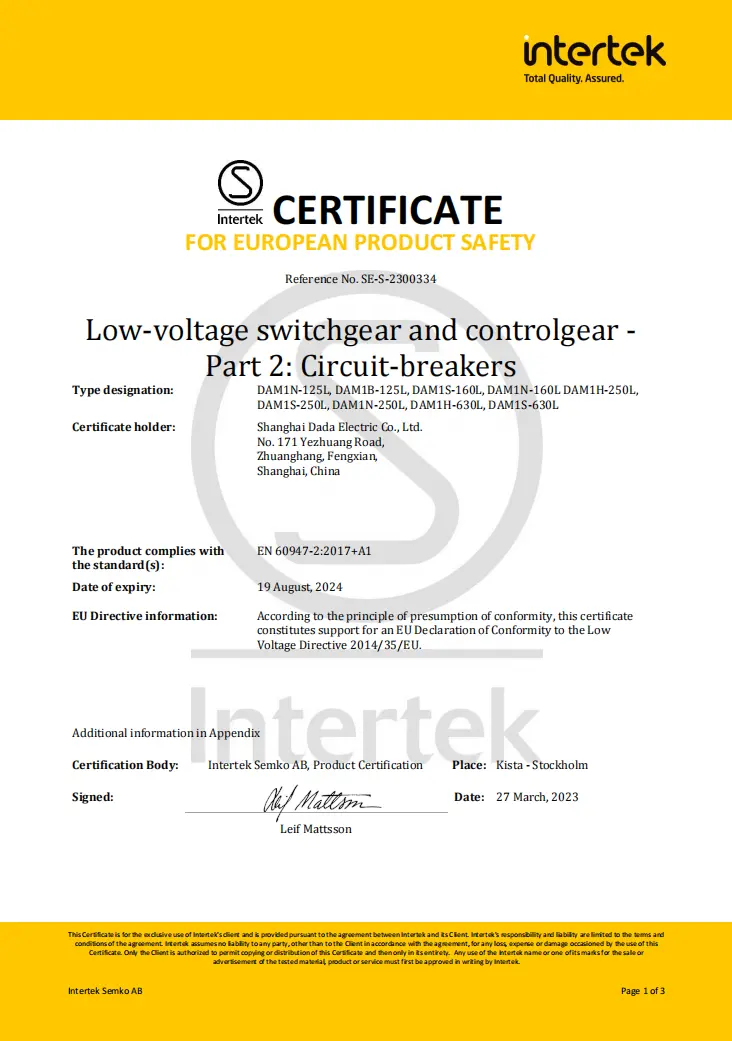

Сертифікати: CE, CB, SEMKO

Ключові характеристики:

★ Схема УЗО з багатофазним живленням → працює до 50 В

★ Окремі основні та дугогасильні контакти

★ Кнопка тестування Push-to-trip

★ Регульоване магнітне налаштування (0,8–1,0 × дюйм)

★ Сильна здатність запобігати перешкодам EMI/RFI

★ Повний асортимент аксесуарів: шунтовий розчіпник, допоміжні контакти/контакти сигналізації, поворотна ручка

Технічний паспорт

Автоматичні вимикачі витоку на землю (ELCB)

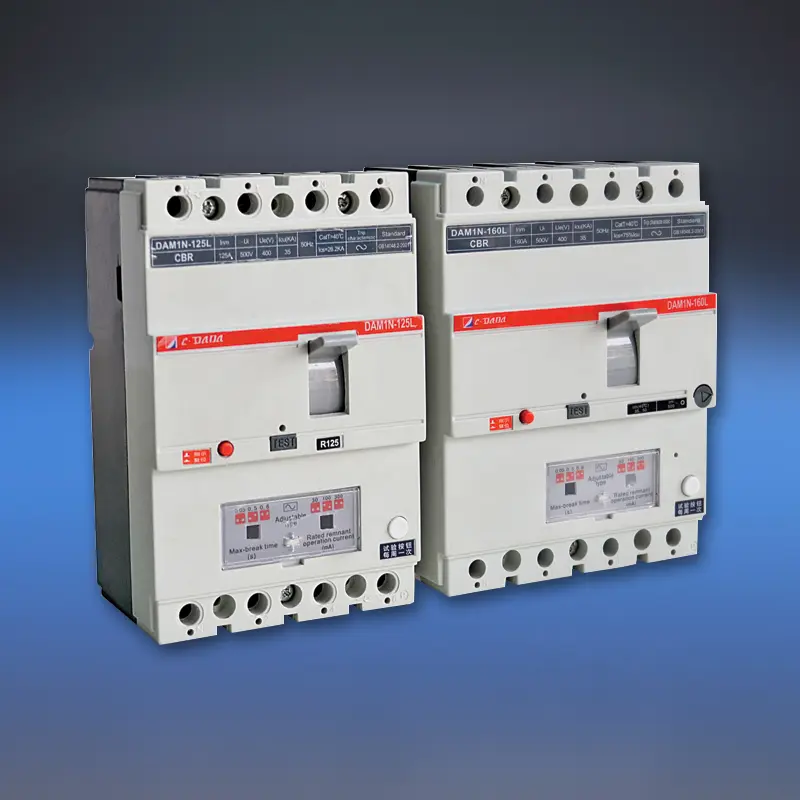

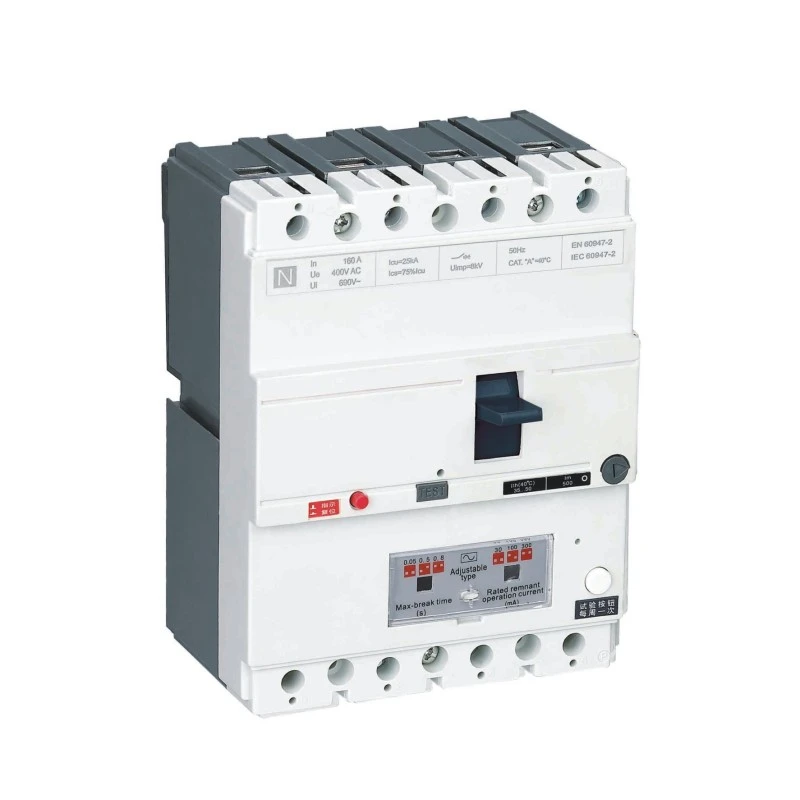

Модель			ДАМ1-125Л			ДАМ1-160Л
Код відключаючої здатності			B	N	S	B	N	S
Номінальний струм розміру корпусу - дюйм (A)			125А			160А
Номінальний струм (40,50 або 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Ui (V)			690В			690В
Ue (V)			400В			400/415В
Номер поляка			4P			4P
Icu (KA)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(пік)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Поріг залишкового струму (мА)			100-300-500			100-300-500
Час затримки (мс)			50-500-800			50-500-800
Uimp (V)			10000			8000
Діелектричні властивості (V)			2500			3000
відстань лонізації (мм)			≤30/0			≤30/0
Витривалість	Загальна кількість циклів		8000			8000
	Електричне життя		1000			1000
	Механічне життя		7000			7000
Категорія (EN 60947-2/IEC 60947-2)	Основний контур		A/0			A/0
	Допоміжний контур		АС-15			АС-15
Зниження напруги			√			√
Розчіплювач			√			√
Допоміжний контакт			√			√
Контакт сигналізації			√			√
Допоміжний контакт і контакт сигналізації			√			√
Механізм роботи ручки			√			√
Електричний механізм роботи			√			√
Кришка клем			√			√
Роздільник фаз			√			√
	Ш (мм)	3P	-			-
		4P	101			120
	L (мм)	3P	-			-
		4P	155			120
	H (мм)	3P	-			-
		4P	70			70
вага	Фіксована версія 3P/4P		-			-
	Версія плагіна 3P/4P		-			-
	Витягнути варіант 3P/4P		-			-

Чому варто вибрати CDADA MCCB із захистом від витоку?

★ Справжня інтегрована безпека

На відміну від додаткових модулів УЗО, DAM1L має вбудований, відкалібрований на заводі захист від витоку, що забезпечує ідеальну координацію та усуває проблеми сумісності.

★ Багатофазне живлення для схеми УЗО

Ранні УЗО виходили з ладу при втраті однієї фази. Конструкція CDADA використовує всі фази для живлення захисної електроніки, тому він продовжує працювати навіть у разі втрати фази або значного зниження напруги.

★ Цілі подвійного захисту в одному пристрої

◆ 30 мА: відповідає вимогам IEC щодо індивідуального захисту від ударів

◆ 100 мА–1000 мА: запобігає пожежі погіршення ізоляції внаслідок невеликих постійних замикань на землю

★ Можливість налаштування поля для реальних умов

Тонко налаштуйте чутливість і час затримки, щоб уникнути неприємних відключень у вологому середовищі (наприклад, на автомийках, фермах), зберігаючи безпеку.

★ Надійність промислового рівня

Висока відключаюча здатність (тип H), надійне розділення дуги та захист клем IP20+ роблять його придатним для суворих комерційних і промислових умов.

★ Глобальна відповідність, місцеве значення

Сертифіковано для Європи (CE/CB), скандинавських країн (SEMKO)—ідеально підходить для експортних проектів—з конкурентними цінами від перевіреного китайського виробника.

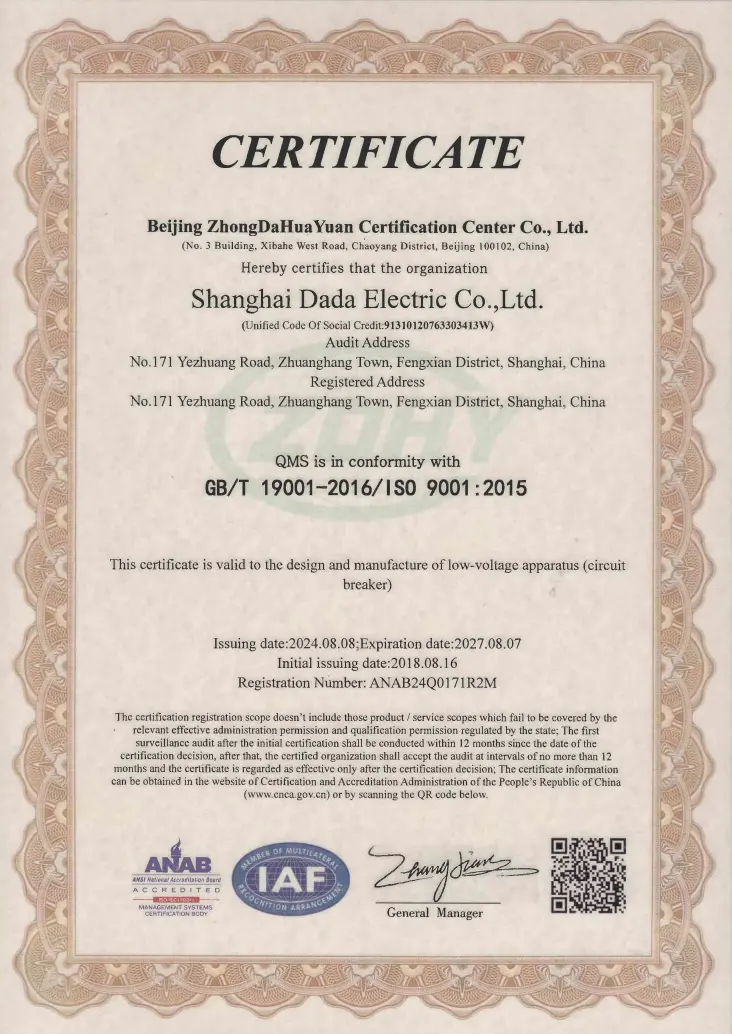

★ Наше виробниче підприємство сертифіковано за системою управління якістю ISO9001:2015.

Типові програми

Висотні житлові будинки: головний вхід або панелі підлоги (300 мА для зменшення ризику пожежі)

Тунелі та метро: критично важлива інфраструктура, яка потребує безвідмовного виявлення витоків

Лікарні та школи: захист від струму 30 мА у вологих приміщеннях (лабораторії, туалети)

Промислові установки: живильники двигунів із моніторингом замикання на землю

Будівельні майданчики: Тимчасовий розподіл електроенергії із захистом персоналу

FAQ

Q1: Яка різниця між стандартним MCCB і MCCB із захистом від витоку?

A1: Стандартний MCCB захищає лише від перевантаження та короткого замикання. DAM1L додає функцію виявлення залишкового струму (витоку на землю) — відключення, коли струм витікає на землю (наприклад, через людину або пошкоджену ізоляцію), запобігаючи ураження електричним струмом або пожежу.

Питання 2: Чи можу я використовувати УЗО на 100 А для індивідуального захисту?

A2: Лише якщо встановлено значення 30 мА. Номінальний струм (100А) визначає навантажувальну здатність; залишкове налаштування (I△n) визначає функцію безпеки. Для захисту від удару I△n має бути ≤30 мА, незалежно від In.

Q3: Чому схема УЗО потребує багатофазного живлення?

A3: Якщо живлення подається лише від однієї фази, однофазна несправність вимкне захист від витоку. Багатофазна конструкція CDADA гарантує, що УЗО залишається активним навіть під час втрати фази або низької напруги (до 50 В), що є критичним для безперервної роботи.

Q4: Чи підходить 4P автоматичний автоматичний автомат для захисту від витоку для систем TT або TN-S?

A4: Так, він розроблений для систем TT, TN-S та IT. Конструкція 4P розриває всі фази та нейтраль, що важливо для систем TT, де нейтраль не надійно заземлена на вході.

Q5: Чому варто вибрати CDADA замість модульних комбінацій RCD + MCCB?

A5: CDADA DAM1L пропонує:

● Менша площа (інтегрована проти двох пристроїв)

● Гарантована координація (без ризику невідповідності)

● Низька вартість і складність проводки

● Вища надійність (один герметичний блок)

● Регулювання на місці неможливо з УЗО з фіксованою чутливістю
