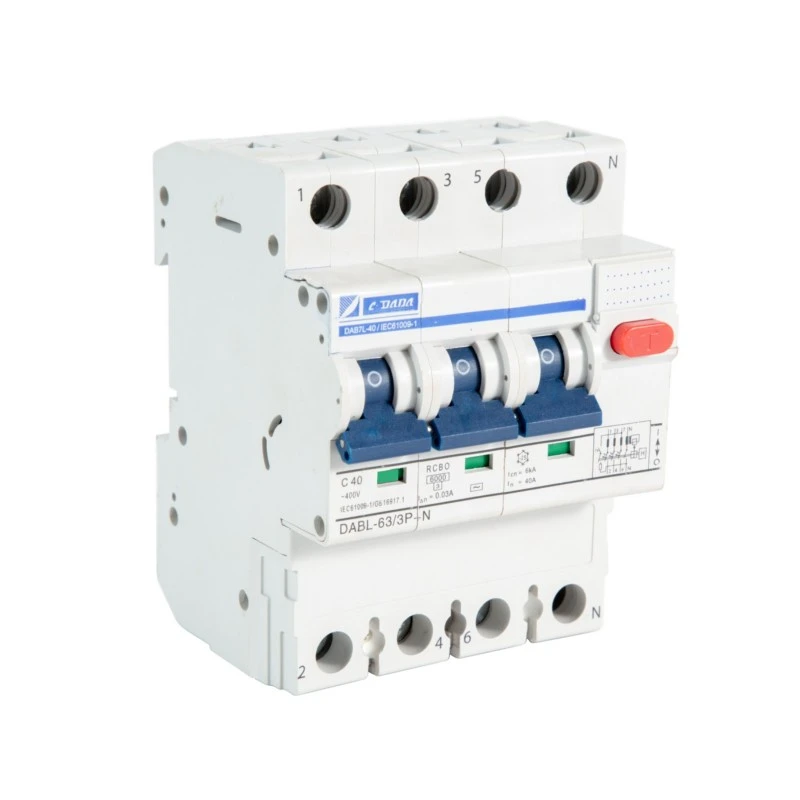

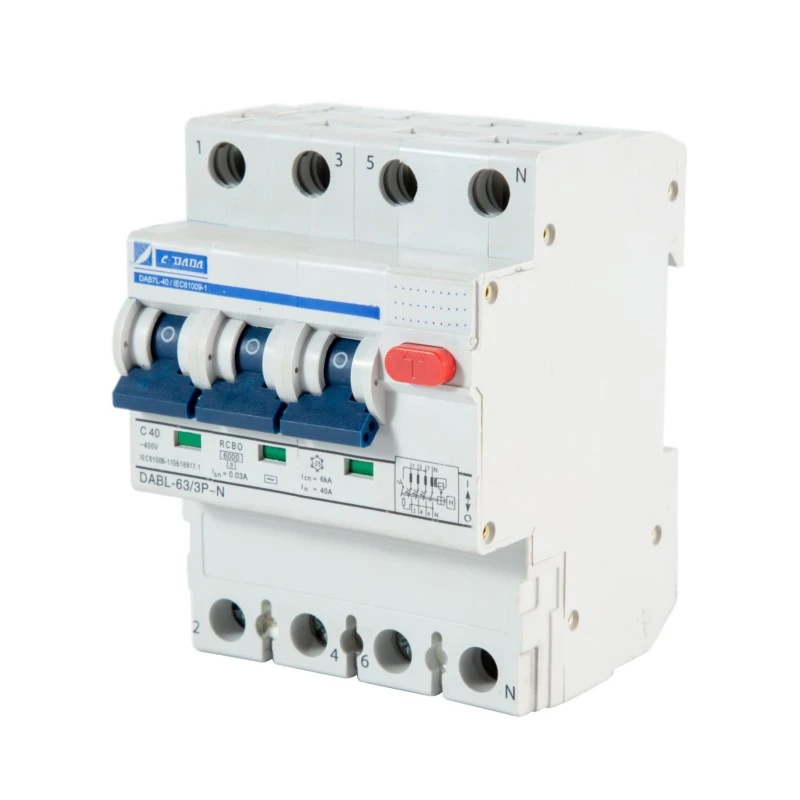

2P 4P Електромагнітний дистанційний вимикач

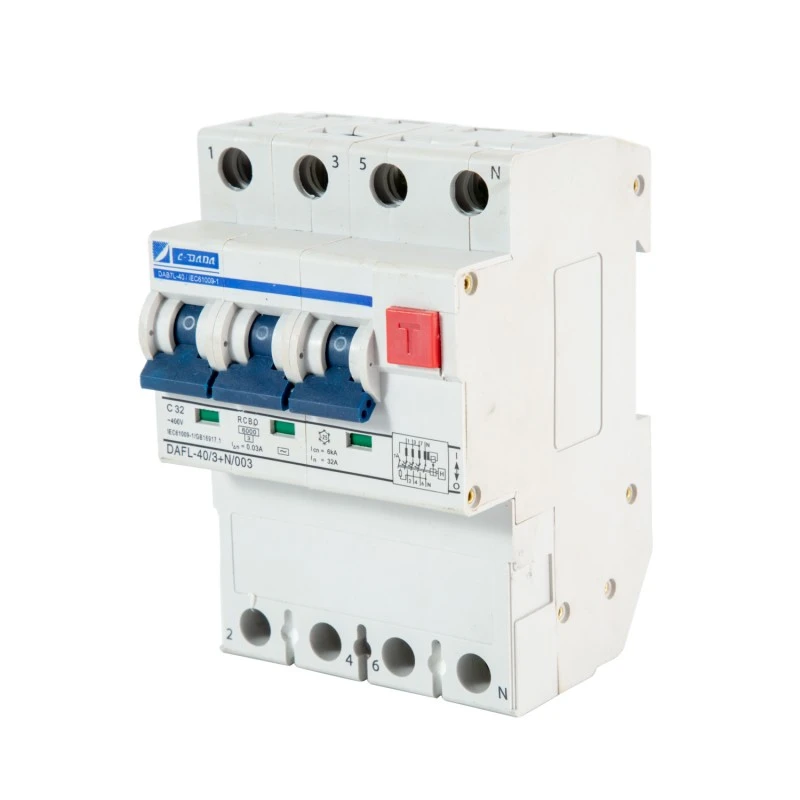

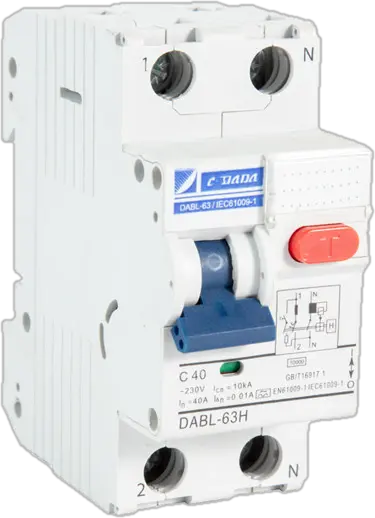

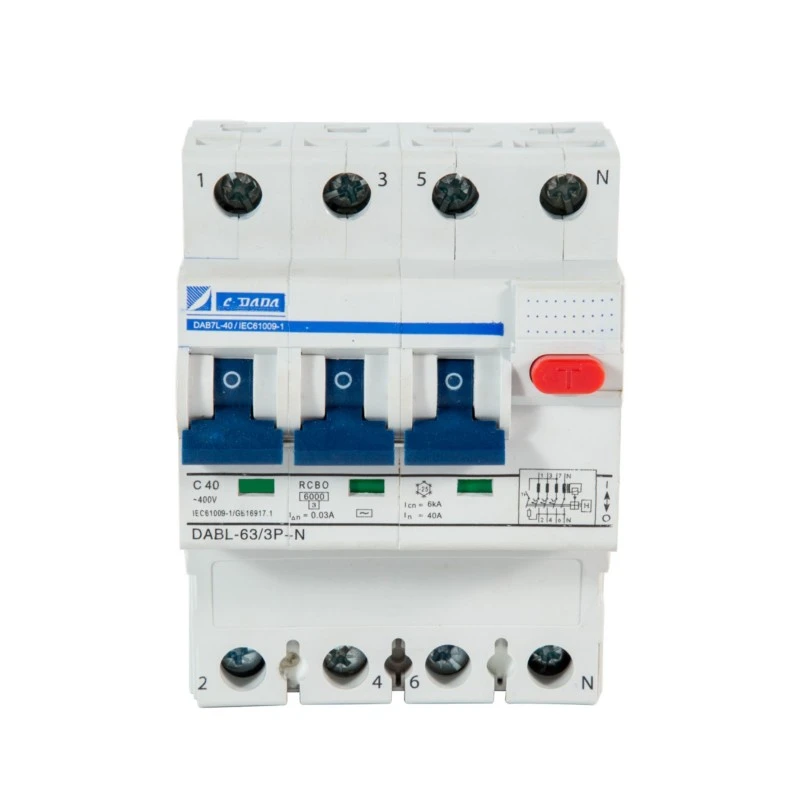

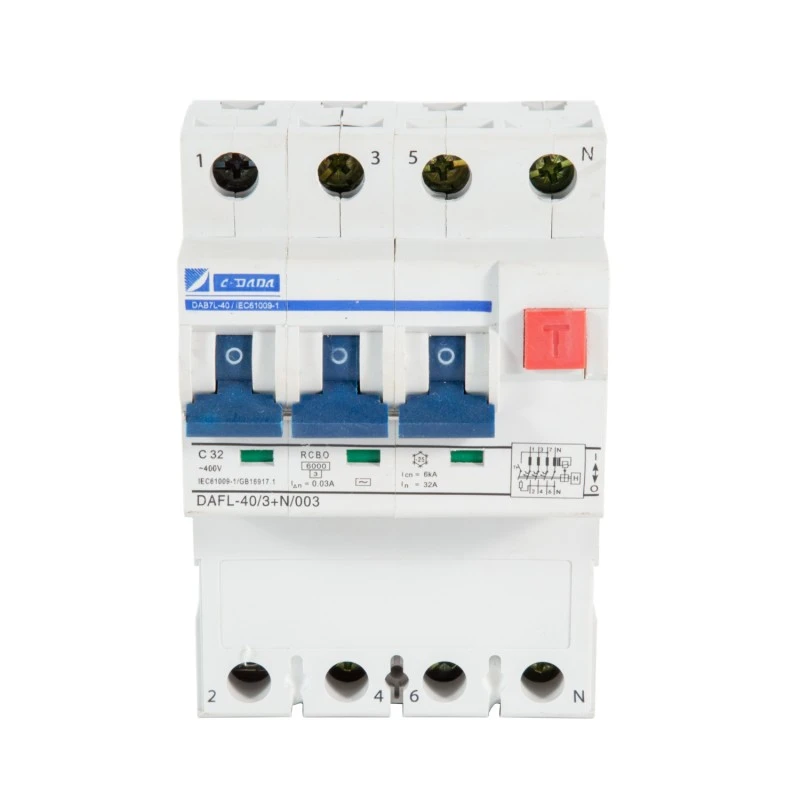

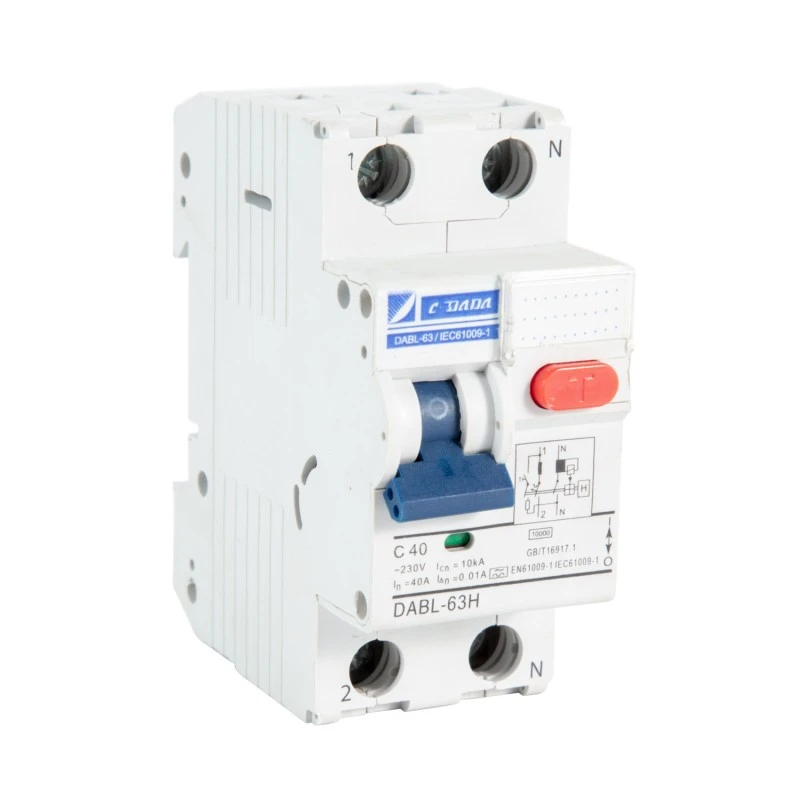

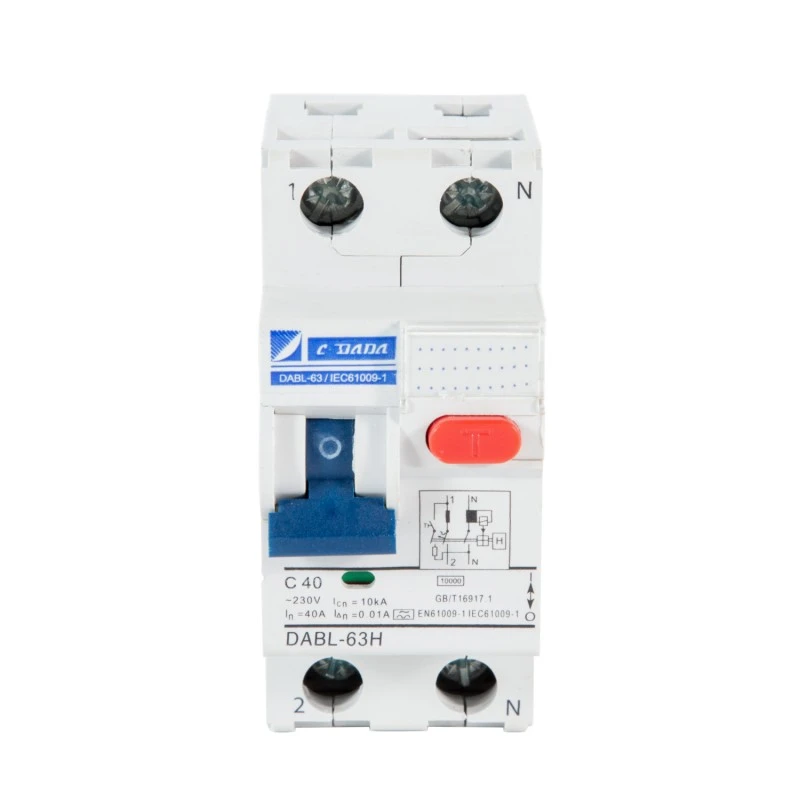

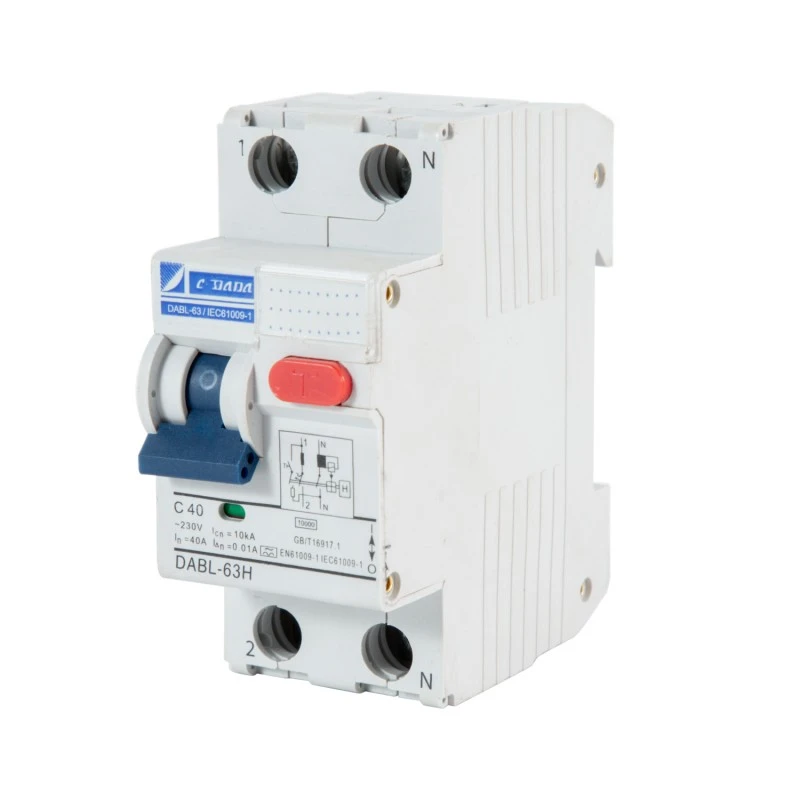

Для безкомпромісної безпеки в середовищах, де надійність живлення невизначена, Shanghai DADA Electric CO., LTD. представляє CDADA DABF-63 2P 4P Electromagnetic RCBO — справжній 2P/4P електромагнітний автоматичний вимикач диференційного струму із захистом від надструму, який працює без електронних компонентів або зовнішнього джерела живлення. Розроблений відповідно до стандартів IEC, цей RCBO забезпечує три основні засоби захисту в одному пристрої:

★ Запобігання ураження електричним струмом (за допомогою визначення залишкового струму 30 мА),

★ Захист від перевантаження (термічний механізм),

★ Переривання короткого замикання (магнітний розчіплювач, 6kA).

Рекомендований для зовнішніх розеток, гаражів, підвалів і сільських установок, DABF-63 продовжує функціонувати навіть у разі втрати нейтралі, падіння напруги або під час відключення електроенергії — критична перевага перед електронними альтернативами. Завдяки незалежному індикатору положення контакту, робочому діапазону від –25 °C до +40 °C і надійній конструкції клем він забезпечує безвідмовну роботу там, де це найбільш важливо.

Основні характеристики

Модель: серія DABF-63

Тип: електромагнітний RCBO (без електроніки, допоміжне живлення не потрібне)

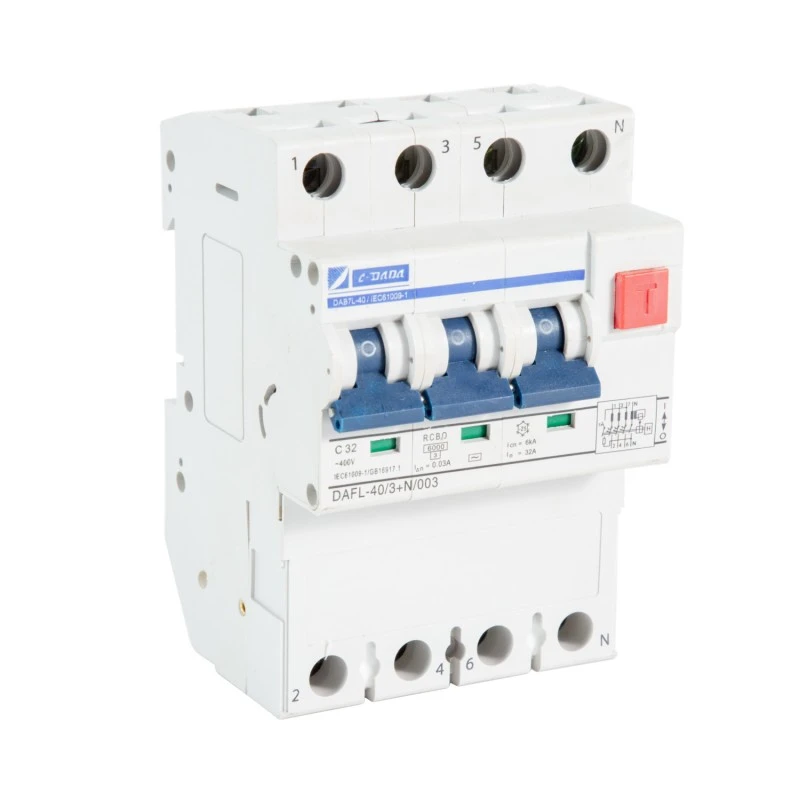

Полюси: 2P (1+N) або 4P (3+N)

Номінальний струм (In): 6–63 A (типовий діапазон на основі платформи DAB7)

Залишкова чутливість (I△n): 30 мА (стандарт для індивідуального захисту; 100 мА додатково)

Струм без відключення: 0,5 × I△n

Час поїздки при I△n: ≤ 0,1 с

Розривна здатність: 6 кА

Функції захисту:

Залишковий струм (витік) – електромагнітний датчик

★ Перевантаження – біметалічний термічний

★ Коротке замикання – магнітний розчіплювач

★ Робоча температура: від –25°C до +40°C

Монтаж: ширина 2 модулів на DIN-рейку 35 мм

Ключові характеристики:

★ Чистий електромагнітний диференціальний механізм

★ Незалежний індикатор положення контакту (справжній статус УВІМК./ВИМК./відключення)

★ Кнопка «ТЕСТ» для щомісячної перевірки працездатності

★ Вирізані клемні затискачі → менші втрати тепла, міцніший зчеп

★ Срібні контакти → висока міцність, низький опір

★ Багатофункціональні гвинти (+/–) → легке встановлення

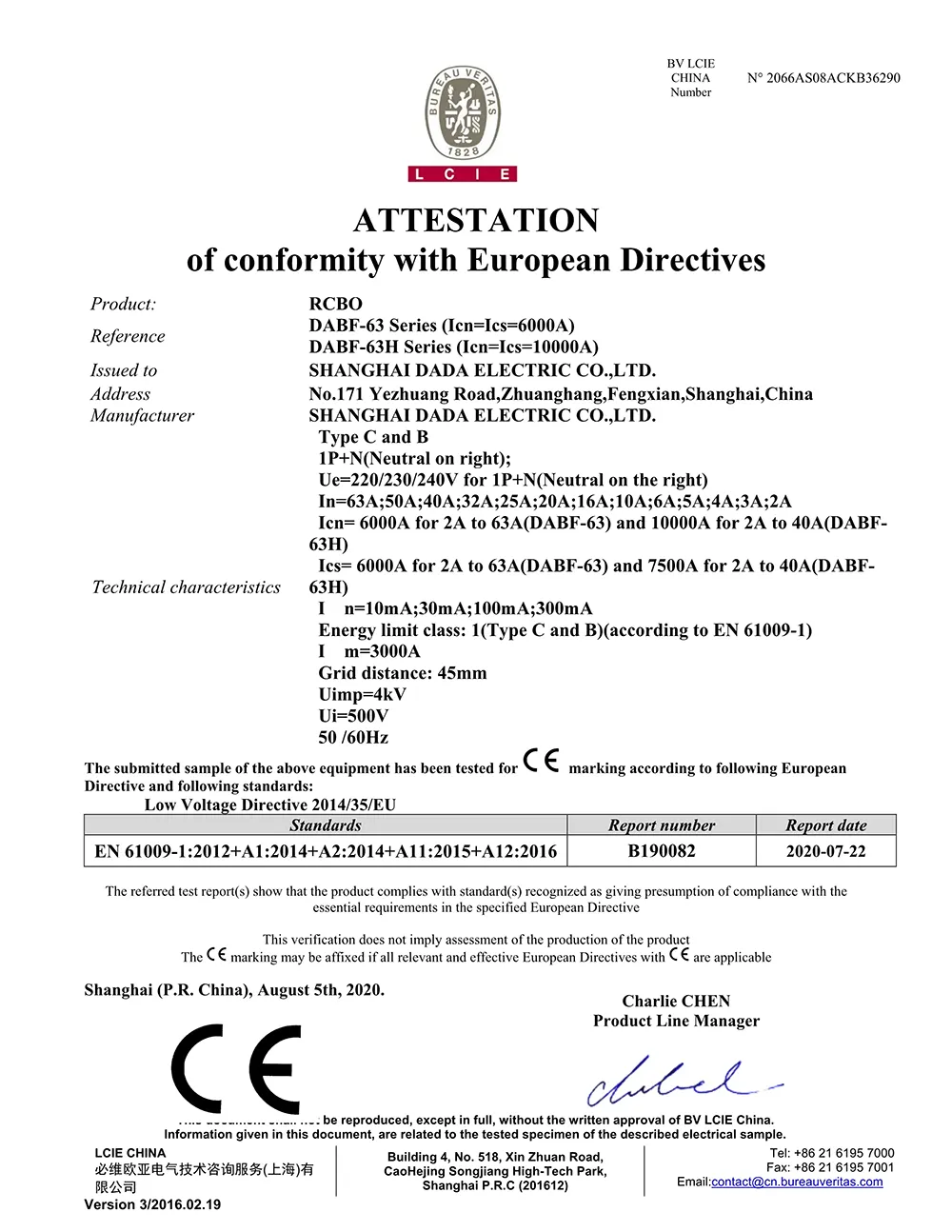

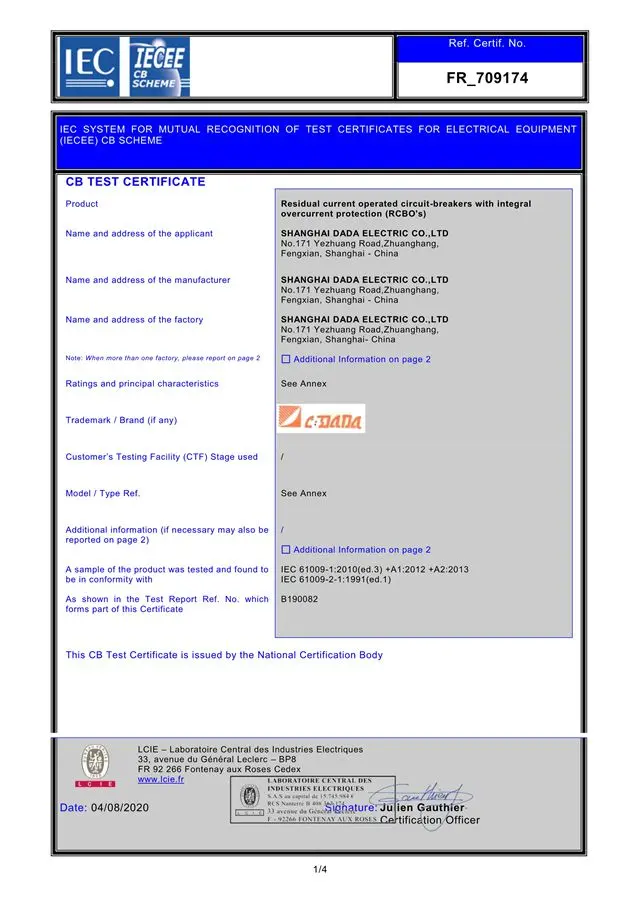

★ Сертифікати: CE, CB (сумісні матеріали RoHS)

Чому варто вибрати електромагнітний RCBO CDADA?

★ Працює без живлення – ніколи

На відміну від електронних RCBO, наш електромагнітний RCBO 2P 4P не потребує напруги в мережі для виявлення витоку, що забезпечує захист під час збою нейтралі, відключень або повних відключень.

★ Ідеально підходить для суворих або віддалених місць

Ідеально підходить для сільської місцевості, будівельних майданчиків, ферм, тунелів і регіонів з нестабільною мережею, де електронні пристрої можуть працювати з ладу.

★ За своєю суттю відмовостійкість

Немає напівпровідників = немає старіння, немає помилок програмного забезпечення, немає чутливості до електромагнітних перешкод. Просто доведена електромагнітна фізика.

★ Очистити робочий статус

Незалежний індикатор контакту показує фактичний стан контакту — критично важливий для технічного обслуговування та перевірок безпеки.

★ Компактний і надійний

2-модульний розмір економить місце на панелі, а контакти зі срібного сплаву та міцні клеми забезпечують тривалий термін служби.

★ Глобальна відповідність

Сертифіковано за стандартами IEC, CE і CB — надійно підходить для експортних і міжнародних проектів.

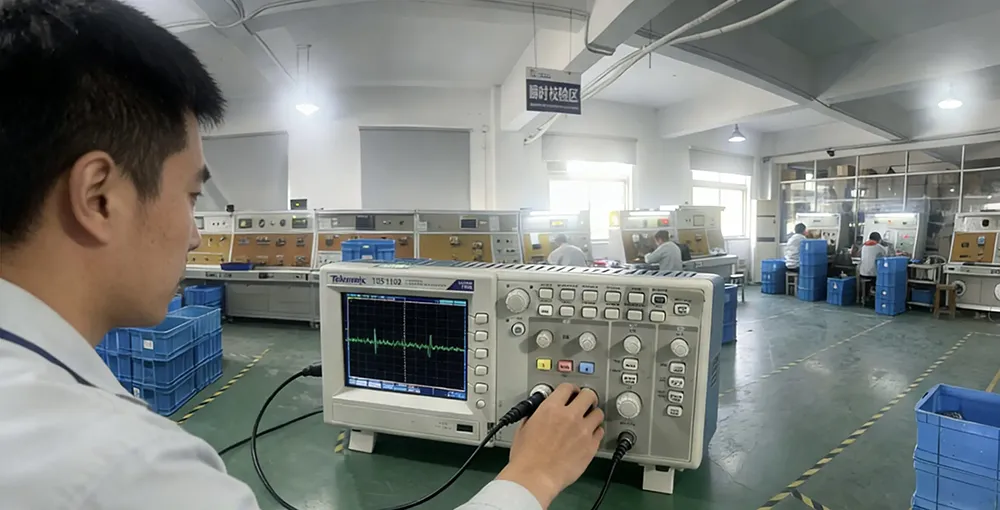

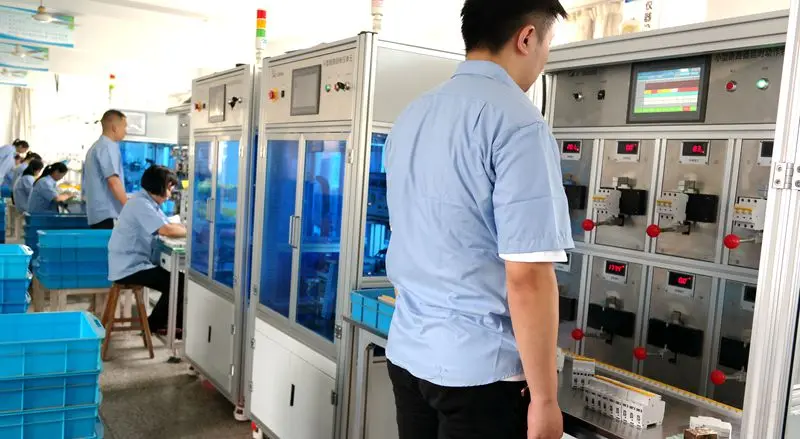

★ Оскільки нашою політикою є 100% перевірка всіх продуктів, які залишають наше підприємство, ми можемо з абсолютною впевненістю гарантувати, що продукт є функціонально 100% точним, перш ніж він покине наш завод.

★ Ми продовжуватимемо нарощувати наш технологічний досвід, інвестуючи в обладнання, процеси, людей і сертифікацію, що відобразиться на нашому продукті та, зрештою, на задоволенні наших клієнтів.

Типові програми

Проекти електрифікації сільської місцевості

Зовнішні розетки та точки зарядки електромобілів (базовий рівень)

Гаражі, підвали та майстерні (вологі, холодні середовища)

Системи заземлення TT (де цілісність нейтралі погана)

Резервні схеми та аварійні панелі

Часті запитання

Q1: Яка різниця між електронними та електромагнітними RCBO?

A1:

Q2: Чи забезпечує цей RCBO захист від перенапруги?

A2: Ні. Справжні електромагнітні RCBO не включають варистори чи систему придушення перенапруг — для цього потрібні електронні компоненти. Якщо потрібен захист від перенапруги, з’єднайте її з окремим SPD (пристроєм захисту від перенапруги).

Q3: Чи достатньо 30 мА для особистого захисту від ударів?

A3: Так. 30 мА є стандартним порогом IEC для захисту життя від прямого контакту в житлових і комерційних колах.

Q4: Чи можна використовувати його як основний захист входу?

A4: Так — з відключаючою здатністю 6 кА DABF-63 може служити захистом вхідного сигналу в невеликих розподільних щитах, особливо в системах TT.

Q5: Чому варто вибрати CDADA для електромагнітного RCBO?

A5: CDADA пропонує:

● Справжній електромагнітний дизайн (без прихованої електроніки)

● Справжня можливість роботи 0 В

● 2-модульний компактний розмір — рідкість для електромагнітних типів

● Незалежний контактний індикатор для перевірки безпеки

● Глобальні сертифікати (CE/CB) і готова підтримка OEM
